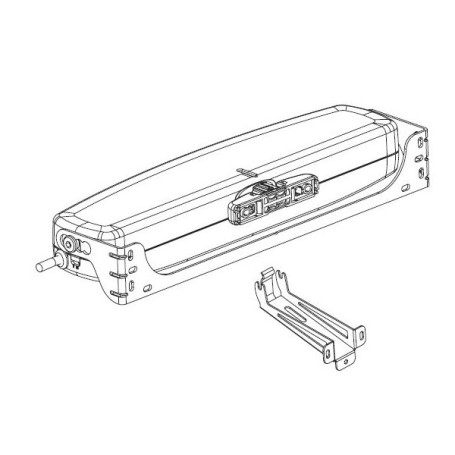

Kettenmotorantrieb für Fenster vasistas TOPP C30 24V 3A49952 WEISS

TOPP

Artikelnummer: 3A49952
MOD.: C30 24V
TYP: AKTUATOR
LINIE: C30

ALLGEMEINE BESCHREIBUNG C30-SERIE:

Kettenantrieb
Schubkraft 300 N - Max. Hub 380 mm

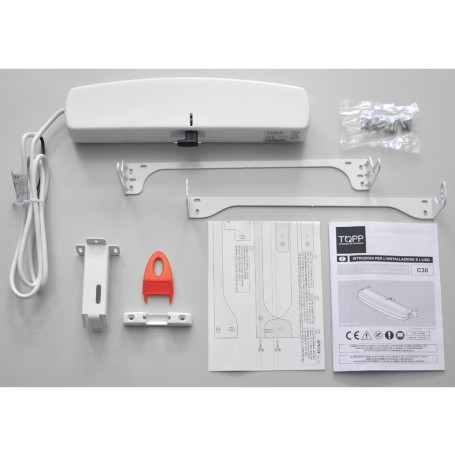

Elektrischer Antrieb TOPP Modell C30 mit doppelter Gelenkkette, die in einem speziellen Gehäuse enthalten ist, komplett mit Halterung und Zubehör zum Überstehen oder Öffnen von Vasistas. Betrieb 230 V 50 Hz oder alternativ 24 VDC Maximal anwendbare Last 300N.
Schnelle Befestigung am Rahmen. Hub von außen einstellbar über einen Wahlschalter mit Anschlägen bei 200 und 380 mm. Elektronik mit Hupe zur Anzeige von Fehlmontage.
Auf Anfrage ist die verfügbare Version S für die Synchronisation und den gleichzeitigen Betrieb mehrerer Aktoren vorbereitet, die in einem einzigen Fenster installiert sind.
CE-gekennzeichnete Leuchte.

Vorteile:
Teleskopkettenklemme mit Schnellverstellung (von 0 bis 15mm), auch mit voll eingekerbter Kette, für den Einsatz an überlappenden Fenstern (internationales Patent).
Kippbügel einfach, schnell und für Fenster aller Arten und Größen geeignet.
Doppelmaschige Kette mit sehr hoher Belastbarkeit.

LEISTUNGSBESCHREIBUNG:
Versorgungsspannung: 24VDC
Maximal anwendbare Schublast: 300 N
Maximal anwendbare Zugbelastung: 300 N
Hübe (jederzeit wählbar): 200 und 380 mm
Absorption: 1,3 A
Verfahrgeschwindigkeit im Leerlauf: 17 mm
Leerhubdauer: 22 s
Doppelte elektrische Isolierung: ja
Art der Dienstleistung: S2 von 4 min
Betriebstemperatur: - 5°C + 50°C
Schutzart von elektrischen Geräten: IP 30 (Sonderausführung IP40 verfügbar)
Einstellung der Verbindung zum Rahmen: 15 mm
Einstellung der Kippbügelstifte: 15 mm
Parallelschaltung von 2 oder mehr Aktoren: ja
Verknüpfen mehrerer C30 im selben Fenster: S-Version
Endschalter: Encoder
Akustische Vorrichtung bei falscher Montagesignalisierung: ja
Abmessungen: 337,2x80x49 mm
Gewicht der installierten Leuchte: 1,1 kg
