Getriebemotor für Schiebetor 600kg 230V FAAC 746 ER Z16 109776

FAAC 109776 746 ER Z16

EAN 8055195003345

Getriebemotor im Ölbad FAAC 746 ER Z16 230V, Ritzel Z16 Zähne,

für Schiebetore bis 600 kg Gewicht, mit Elektronik und Encoder, die maximale

Sicherheit bei Anti-Quetschung auch durch die mechanische Zweischeibenkupplung auch im Ölbad optimiert.

Entriegelungssystem mit europäischer Ratsche und Hebel zur Erleichterung der Bewegung. Magnetischer Endschalter.

Eingebaute Elektronik 780D bei 230V mit Encoder-Management und Hindernisumkehr, ausgestattet mit allen für die Installation notwendigen Ein- und Ausgängen.

Ritzel enthalten Z 16 Zähne modulo 4 mit Schubkraft 810N.

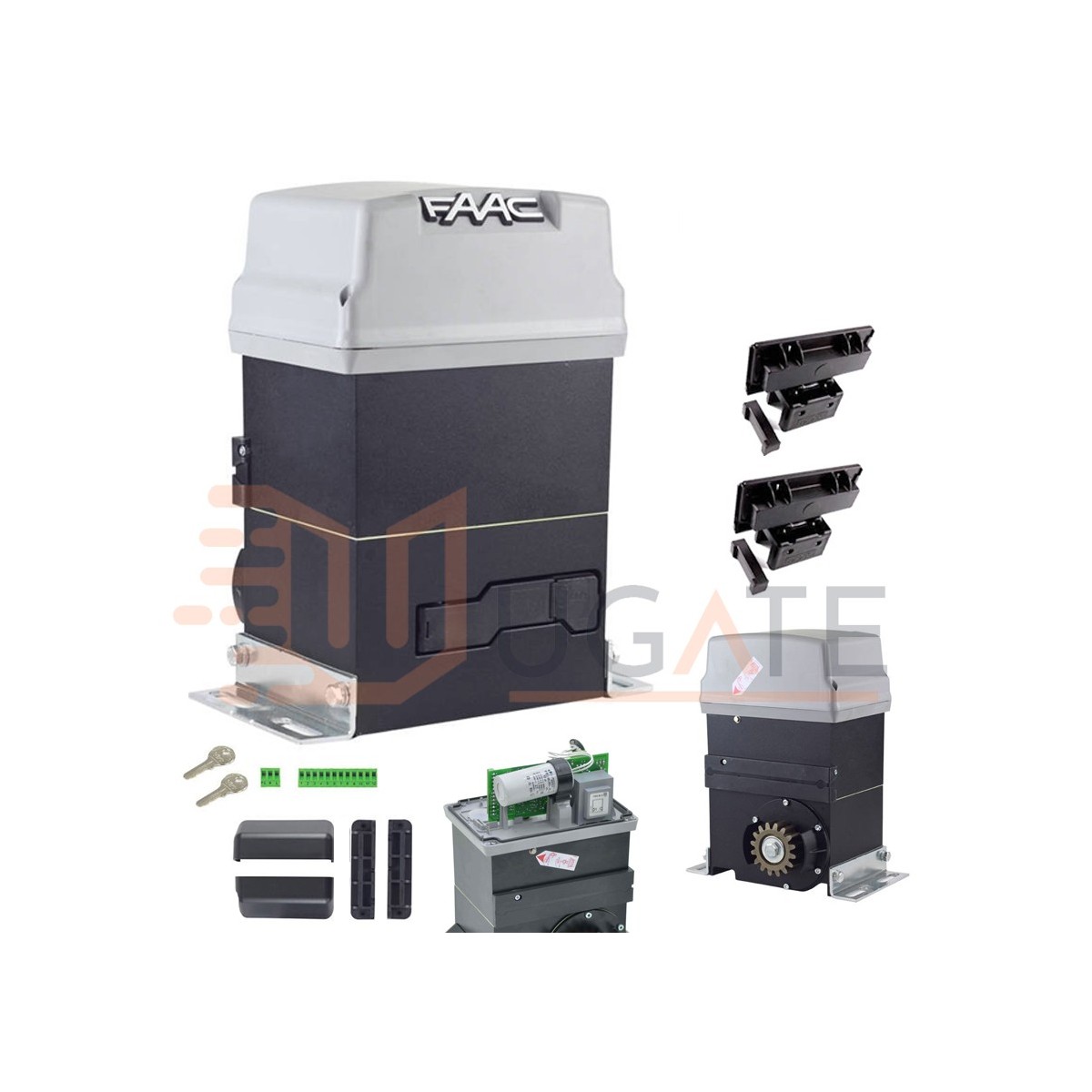

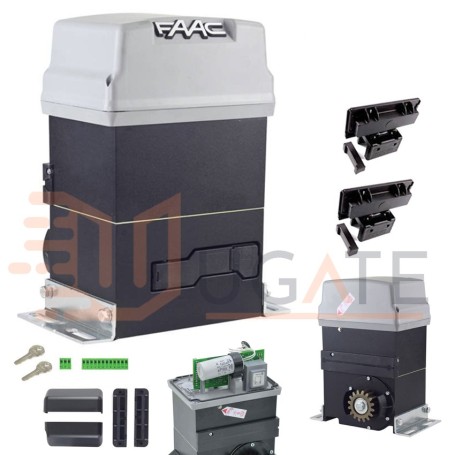

Im Paket:

1 Getriebemotor 746 ER Z16

1 Elektronik 780D

2 Magnetische Endschalter

1 Installationsanleitung

LEISTUNGSBESCHREIBUNG:

Netzspannung: 220-240V ~ 50 / 60Hz

Elektromotor: Asynchron einphasig

Max. Leistung: 400 W

Max. Drehmoment: 26 Nm (*)

Max. Schubkraft: 810 N (*)

Untersetzungsverhältnis: 1:30

Maximale Türbreite: 40 m

Blattgeschwindigkeit: 9,6 m/min

Drehzahlregelung und Motorsteuerung: Nein

Endschalter: Magnetisch

Kettenrad: Z16 modulo 4

Encoder: Magnetischer Encoder

Kraftverstellung: Zweischeibenkupplung im Ölbad und per Karte

Betriebsumgebungstemperatur: -20 °C ÷ +55 °C

Thermoschutz: 120°C

Schutzart: IP44

Gewicht: 14 kg

Öltyp: FAAC HP ÖL

Abmessungen (BxTxH): 277 x 155 x 337 mm

Blattgewicht: 600 Kg

Nutzungshäufigkeit: 70%

Garantie 24 Monate
