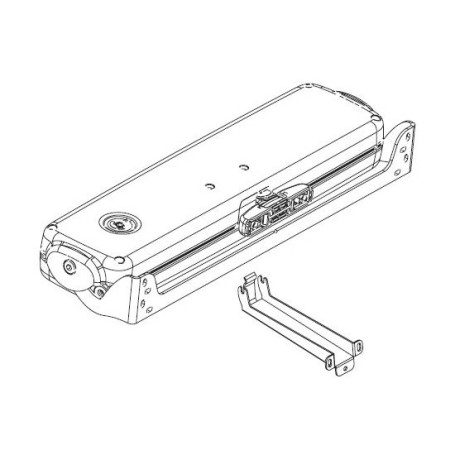

Pogon verižnega motorja za okna TOPP C40S 230V 3A22000005568 BELA

TOPP

Šifra: 3A22#000005568
MOD.: C40S 230V
TIP: AKTUATOR
VRSTICA: C40 SYNC

SPLOŠNI OPIS SERIJE C40:

Verižni pogon
Kotalni upor 400 N - Maksimalni hod 500 mm nastavljiv

Električni pogon TOPP model C40 z dvočlenno zgibno verigo, ki se nahaja v posebnem ohišju, skupaj s podporo in dodatki za štrleče ali spodnje odpiranje. Delovanje 230 V 50 Hz ali 24 V DC. Največja uporabna obremenitev 400N.
Hitra pritrditev na okvir. Največji hod 500 mm z nastavitvijo hoda v 7 položajih (100, 150, 200, 250, 300, 400, 500 mm) s posebnim nastavkovalnim gumbom. Končno stikalo pri elektronskem zapiranju z absorpcijo toka. Varnostna naprava za zmanjšanje vlečne sile v zadnjih 10 cm hoda. Stopnja zaščite električnih naprav IP 55. Na zahtevo je na voljo različica S za sinhronizacijo in hkratno delovanje več aktuatorjev, nameščenih na enem oknu.
Naprava z oznako CE.

Prednosti:
Možnost nastavitve hoda v 7 položajih po 100 ali 500 mm.
Končno stikalo za zapiranje, ki absorbira tok, da se izognete nastavitvam zapiranja in se izognete napakam pri pozicioniranju aktuatorja.
Visoka stopnja zaščite IP55.

OPIS IZDELKA TOPP 3A22#000005568:

Sinhronizirano (S) za hkratno delovanje 2 potisnih točk na istem oknu

SPECIFIKACIJE:
Napajalna napetost: 230V ~ 50Hz
Največja uporabna potisna obremenitev: 400 N
Največja uporabna napetostna obremenitev: 400 N
Gibi (izbirljivi kadar koli): 100 - 150 - 200 - 250 - 300 - 400 - 500 mm
Poraba energije: 0,24 A
Hitrost vožnje brez tovora: 18,5 mm
Čas praznega delovanja: 27 s
Dvojna električna izolacija: da
Vrsta storitve: S2 5 min
Delovna temperatura: -5 °C + 50 °C
Stopnja zaščite električnih naprav: IP 55
Prilagoditev povezave z okvirjem: ni potrebno
Vzporedna povezava 2 ali več aktuatorjev: da
Povezovanje več C40 v istem oknu: različica S
Nadzor položaja verige: da
Končno stikalo: elektronsko pri odpiranju, amperometrična absorpcija pri zapiranju
Akustična naprava za signalizacijo nepravilne namestitve: da
Dimenzije: 387,6x95x50 mm
Teža nameščene naprave: 1,9 kg
