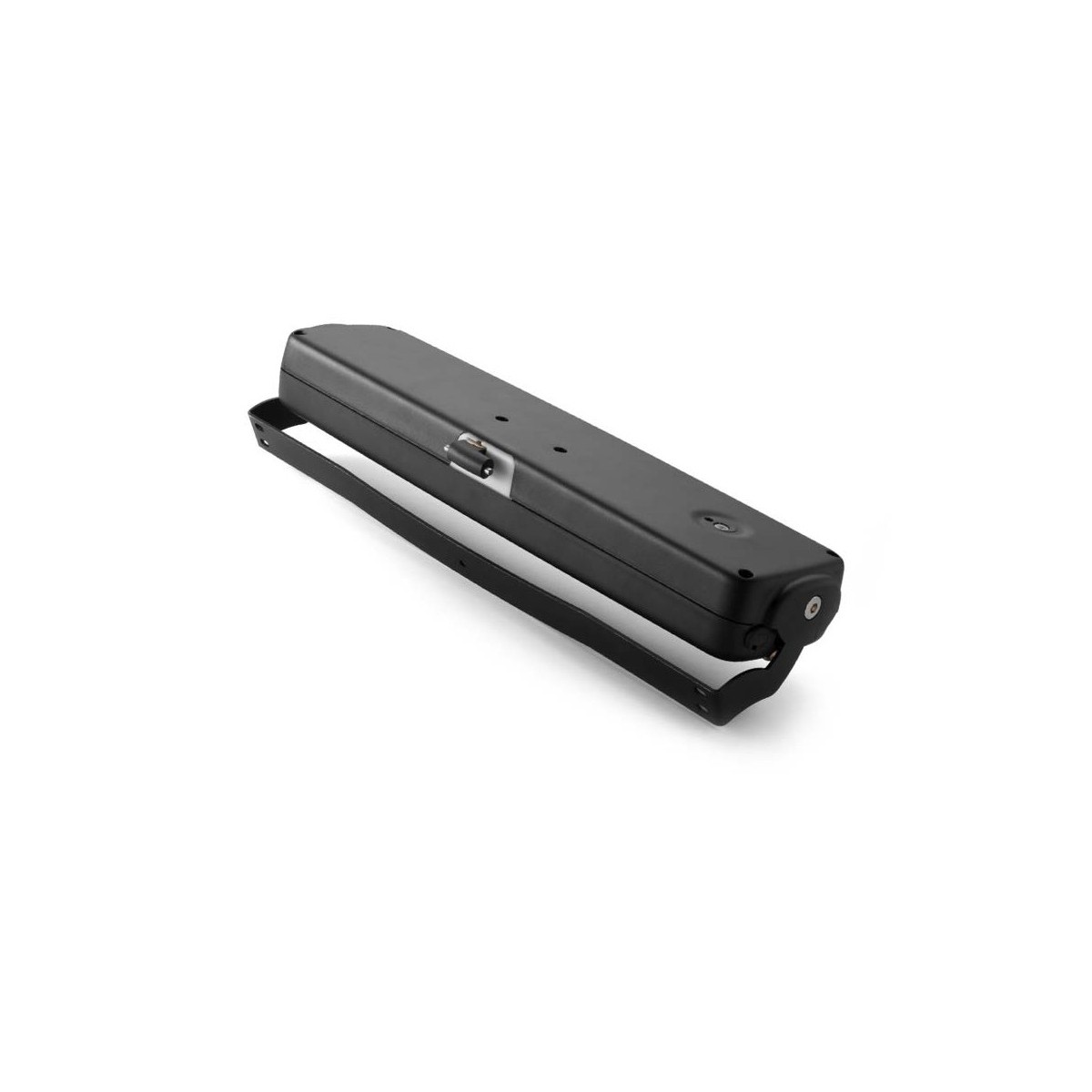

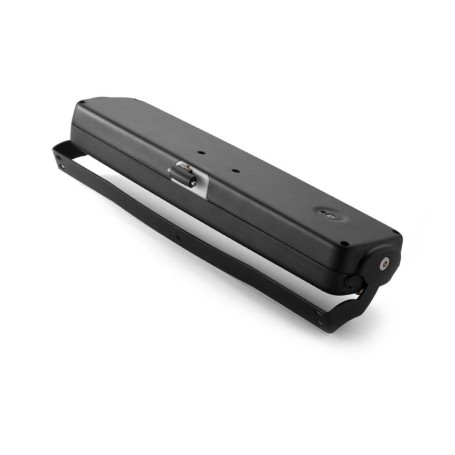

Vasistas TOPP C40 24V 3A29951 Kettenmotorantrieb für Vasistas SCHWARZ

TOPP

Artikelnummer: 3A29951
MOD.: C40 24V
TYP: AKTUATOR
LINIE: C40

ALLGEMEINE BESCHREIBUNG C40-SERIE:

Kettenantrieb
Schubkraft 400 N - Max. Hub 500 mm einstellbar

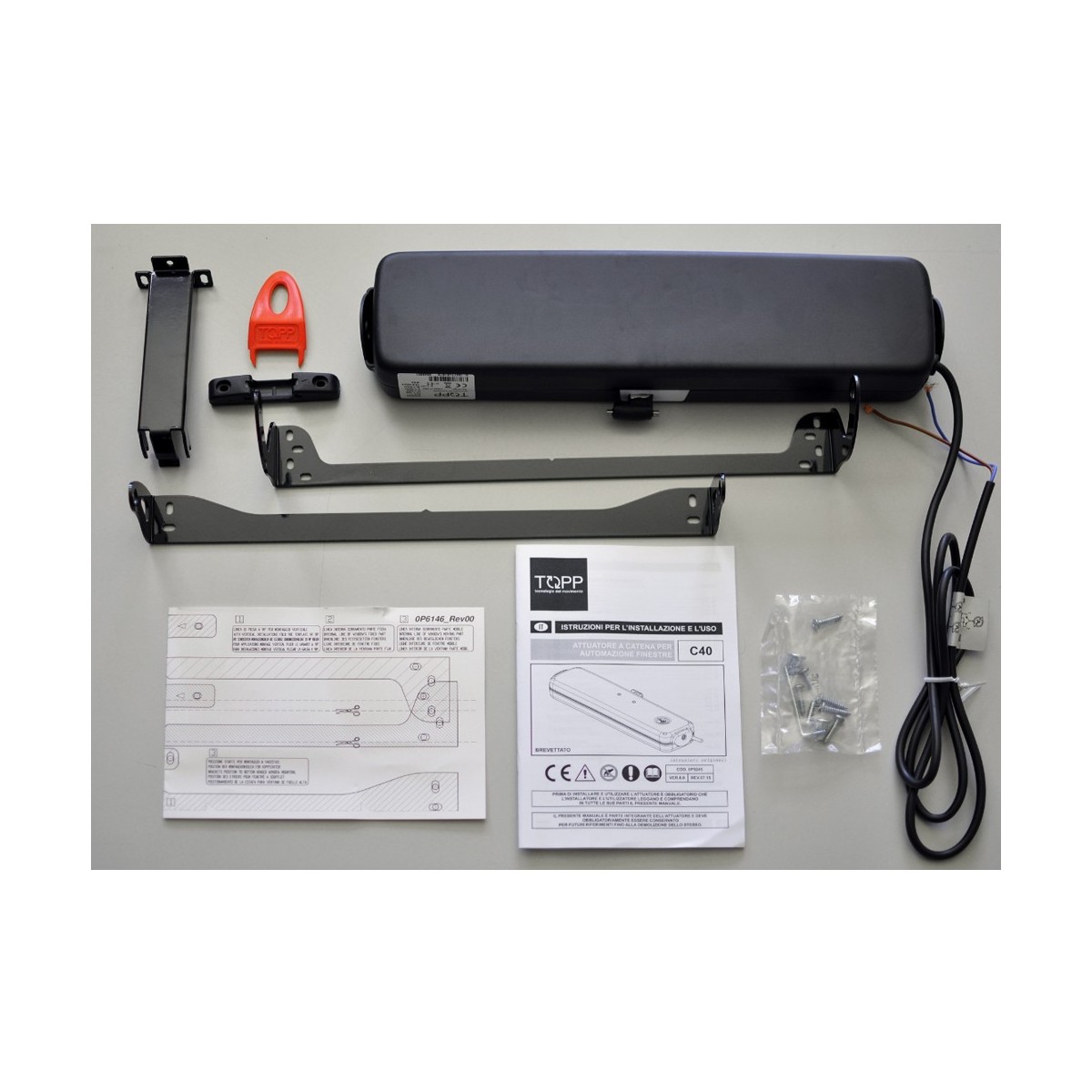

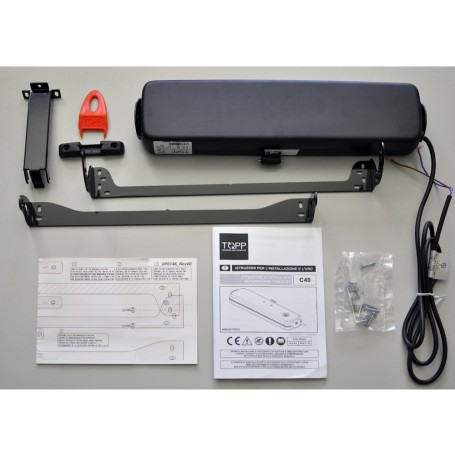

Elektrischer Antrieb TOPP Modell C40 mit doppelter Gelenkkette, in einem speziellen Gehäuse enthalten, komplett mit Halterung und Zubehör zum Hervorstehen oder Öffnen von Vasistas. Betrieb 230V 50 Hz oder alternativ 24 VDC. Maximal anwendbare Last 400N.
Schnelle Befestigung am Rahmen. Maximaler Hub von 500 mm mit Einstellung des Hubs in 7 Positionen (100, 150, 200, 250, 300, 400, 500 mm) mittels eines speziellen Einstellknopfes. Endschalter im elektronischen Verschluss mit Stromaufnahme. Sicherheitsvorrichtung zur Reduzierung der Zugkraft in den letzten 10 cm des Hubs. Schutzart von elektrischen Geräten IP 55. Auf Anfrage ist die verfügbare Version S für die Synchronisation und den gleichzeitigen Betrieb mehrerer Aktoren vorbereitet, die in einem einzigen Fenster installiert sind.
CE-gekennzeichnete Leuchte.

Vorteile:
Möglichkeit, den Hub in 7 Positionen von 100 oder 500 mm einzustellen.
Endschalter im Schließen mit Stromaufnahme, um Verstellungen beim Schließen zu vermeiden und Fehler bei der Positionierung des Betätigers zu beheben.
Hohe Schutzart IP55.

LEISTUNGSBESCHREIBUNG:
Versorgungsspannung: 24VDC
Maximal anwendbare Schublast: 400 N
Maximal anwendbare Zugbelastung: 400 N
Hübe (jederzeit wählbar): 100 - 150 - 200 - 250 - 300 - 400 - 500 mm
Absorption: 1,1 A
Verfahrgeschwindigkeit im Leerlauf: 10,5 mm
Leerhubdauer: 48 s
Doppelte elektrische Isolierung: -
Service-Typ: S2 von 8 min
Betriebstemperatur: - 5°C + 50°C
Schutzart von elektrischen Geräten: IP 55
Anpassung der Verbindung zum Rahmen: nicht notwendig
Parallelschaltung von 2 oder mehr Aktoren: ja
Anschließen mehrerer C40 am selben Fenster: S-Version
Überprüfung der Kettenposition: ja
Endschalter: Elektronisch an der Öffnung, mit amperometrischer Absorption am Ende
Akustische Vorrichtung bei falscher Montagesignalisierung: ja
Abmessungen: 387,6x95x50 mm
Gewicht der installierten Leuchte: 1,9 kg
