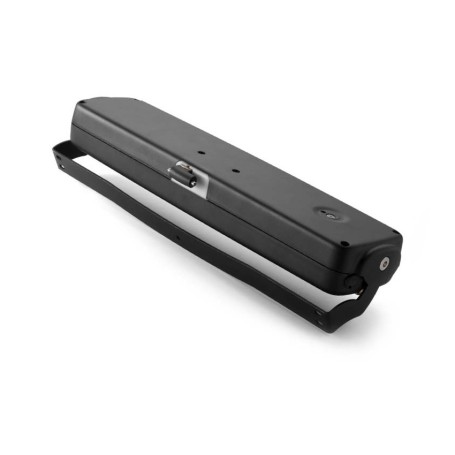

Pohon reťazového motora pre výklopné okná TOPP C40 24V 3A29951 ČIERNY

TOPP

Katalógové číslo: 3A29951
MOD.: C40 24V
TYP: POHON
LINKA: C40

VŠEOBECNÝ POPIS SÉRIE C40:

Pohon reťaze
Valivý odpor 400 N - nastaviteľný maximálny zdvih 500 mm

Elektrický pohon TOPP model C40 s dvojčlánkovou kĺbovou reťazou, obsiahnutý v špeciálnom kryte, doplnený o podperu a príslušenstvo pre vyčnievajúce alebo preklopné otváranie. Prevádzka 230 V 50 Hz, prípadne pri 24 V DC. Maximálne použiteľné zaťaženie 400N.
Rýchlospojka k rámu. Maximálny zdvih 500 mm s nastavením zdvihu v 7 polohách (100, 150, 200, 250, 300, 400, 500 mm) pomocou špeciálneho nastavovacieho gombíka. Koncový spínač v elektronickom uzávere s absorpciou prúdu. Poistka na zníženie ťažnej sily v posledných 10 cm zdvihu. Stupeň ochrany elektrických zariadení IP 55. Na požiadanie je k dispozícii verzia S pre synchronizáciu a súčasnú prevádzku viacerých akčných členov inštalovaných na jednom okne.
Spotrebič s označením CE.

Výhody:
Možnosť nastavenia zdvihu v 7 polohách 100 alebo 500 mm.
Koncový spínač zatvárania absorbujúci prúd, aby sa zabránilo nastaveniu zatvárania a chybám polohovania ovládača.
Vysoký stupeň krytia IP55.

ŠPECIFIKÁCIE:
Napájacie napätie: 24V DC
Maximálne použiteľné ťahové zaťaženie: 400 N
Maximálne použiteľné zaťaženie v ťahu: 400 N
Zdvihy (voliteľné kedykoľvek): 100 - 150 - 200 - 250 - 300 - 400 - 500 mm
Spotreba energie: 1,1 A
Rýchlosť jazdy naprázdno: 10,5 mm
Doba chodu na voľnobeh: 48 s
Dvojitá elektrická izolácia: -
Typ služby: S2 od 8 min
Prevádzková teplota: -5 ° C + 50 ° C
Stupeň ochrany elektrických zariadení: IP 55
Nastavenie pripojenia k rámu: nie je potrebné
Paralelné pripojenie 2 alebo viacerých pohonov: áno
Pripojenie viacerých C40 v rovnakom okne: Verzia S
Ovládanie polohy reťaze: áno
Koncový spínač: Elektronický v otváraní, ampérometrická absorpcia pri zatváraní
Akustické zariadenie na signalizáciu nesprávnej inštalácie: áno
Rozmery: 387,6x95x50 mm
Hmotnosť inštalovaného zariadenia: 1,9 kg
