ALLGEMEINE BESCHREIBUNG DER C20-SERIE:
Kettenantrieb
Schubkraft 300 N - Max. Hub 360 mm

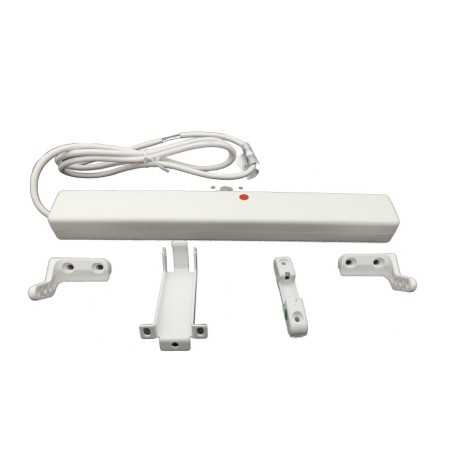

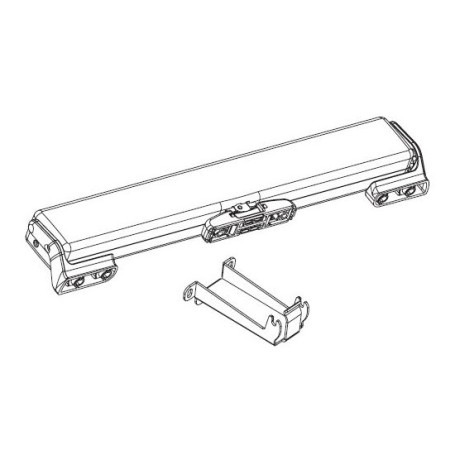

Elektrischer Antrieb TOPP Modell C20 mit doppelgliedriger Gelenkkette, untergebracht in einem Spezialgehäuse, komplett mit Halterung und Zubehör für überstehende oder nach unten hängende Öffnung.
Betrieb 230 V 50 Hz. Maximal anwendbare Last 300 N. Schnellkupplungsverbindung zum Rahmen. Hub von außen einstellbar mittels Wahlschalter mit Anschlägen bei 240 und 360 mm. CE-gekennzeichnetes Gerät.
Vorteile:
Zweigliedrige Kette mit sehr hoher Widerstandsfähigkeit gegen Spitzenbelastungen.
Hoher Hub kombiniert mit kleinen Aktuatorabmessungen für Anwendungen mit minimalem Platzbedarf (internationales Patent auf den Kettenweg).
Schließendschalter mit Stromaufnahme, um Schließeinstellungen zu vermeiden und Fehler bei der Positionierung des Betätigers zu vermeiden.
LEISTUNGSBESCHREIBUNG:
- Versorgungsspannung: 230V ~ 50Hz
- Maximale Belastung, die im Schub aufgebracht werden kann: 300 N
- Maximale Zugbelastung: 200 N
- Hübe (jederzeit wählbar): 240 und 360 mm
- Leistungsaufnahme: 0,12 A
- Fahrgeschwindigkeit im Leerlauf: 8 mm
- Leerhubdauer: 46 s
- Doppelte elektrische Isolierung: Ja
- Art der Dienstleistung: S2 von 4 min
- Betriebstemperatur: -5 °C + 50 °C
- Schutzart für elektrische Geräte: IP 30
- Anpassung der Verbindung zum Rahmen: nicht notwendig
- Parallelschaltung von 2 oder mehr Antrieben: ja
- Endschalter: Elektronisch beim Öffnen, amperometrische Absorption beim Schließen
- Abmessungen: 362x48x34 mm
- Gewicht: 0.970 kg
