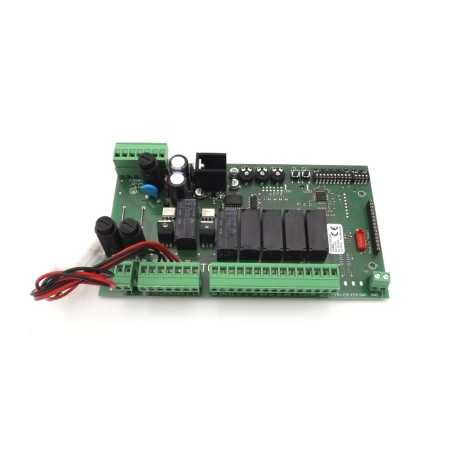

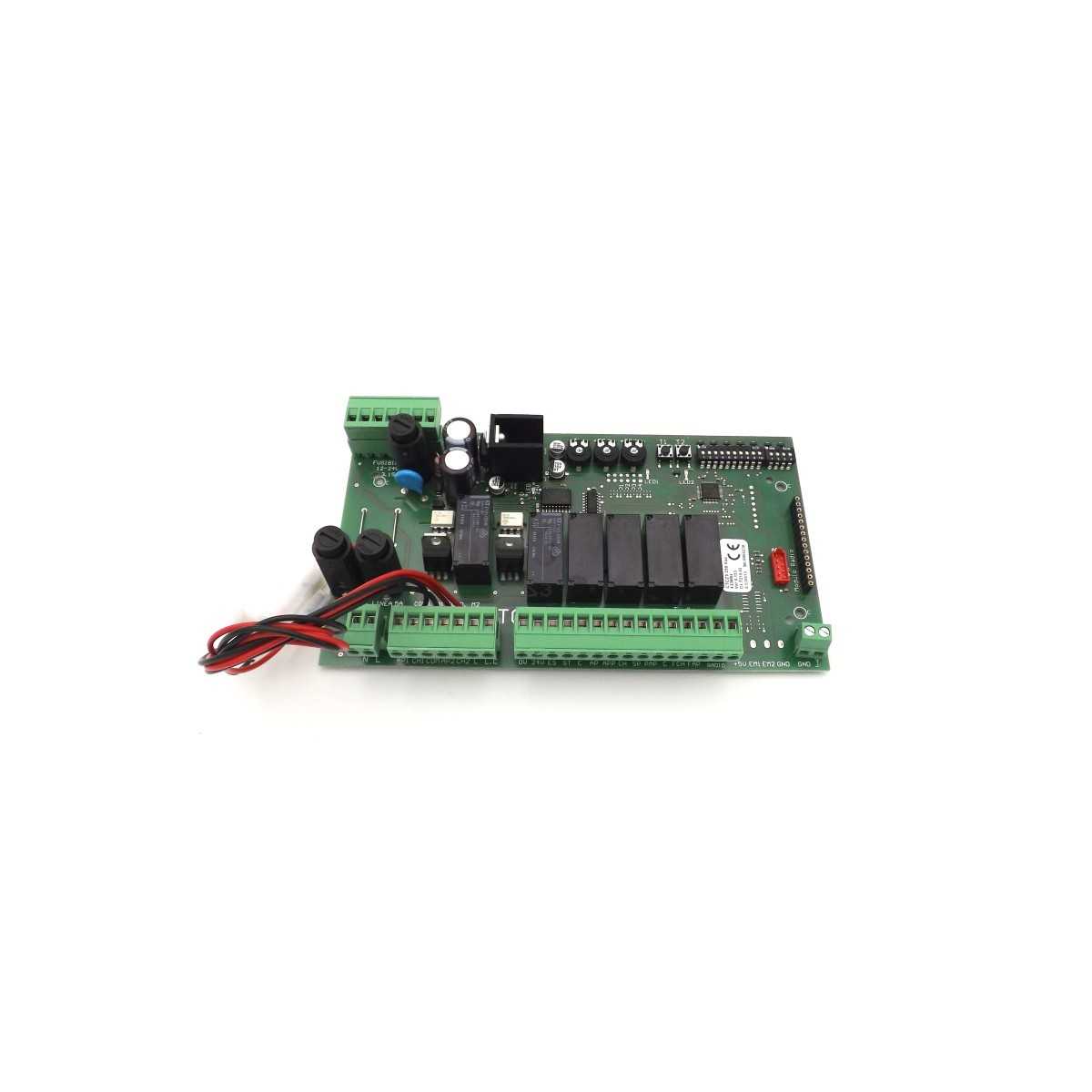

Placa de substituição compatível com SW820-PCB para CAME ZA3

O SW820-PCB é a placa de controle eletrônico ideal para substituir o CAME ZA3, que não está mais em produção.

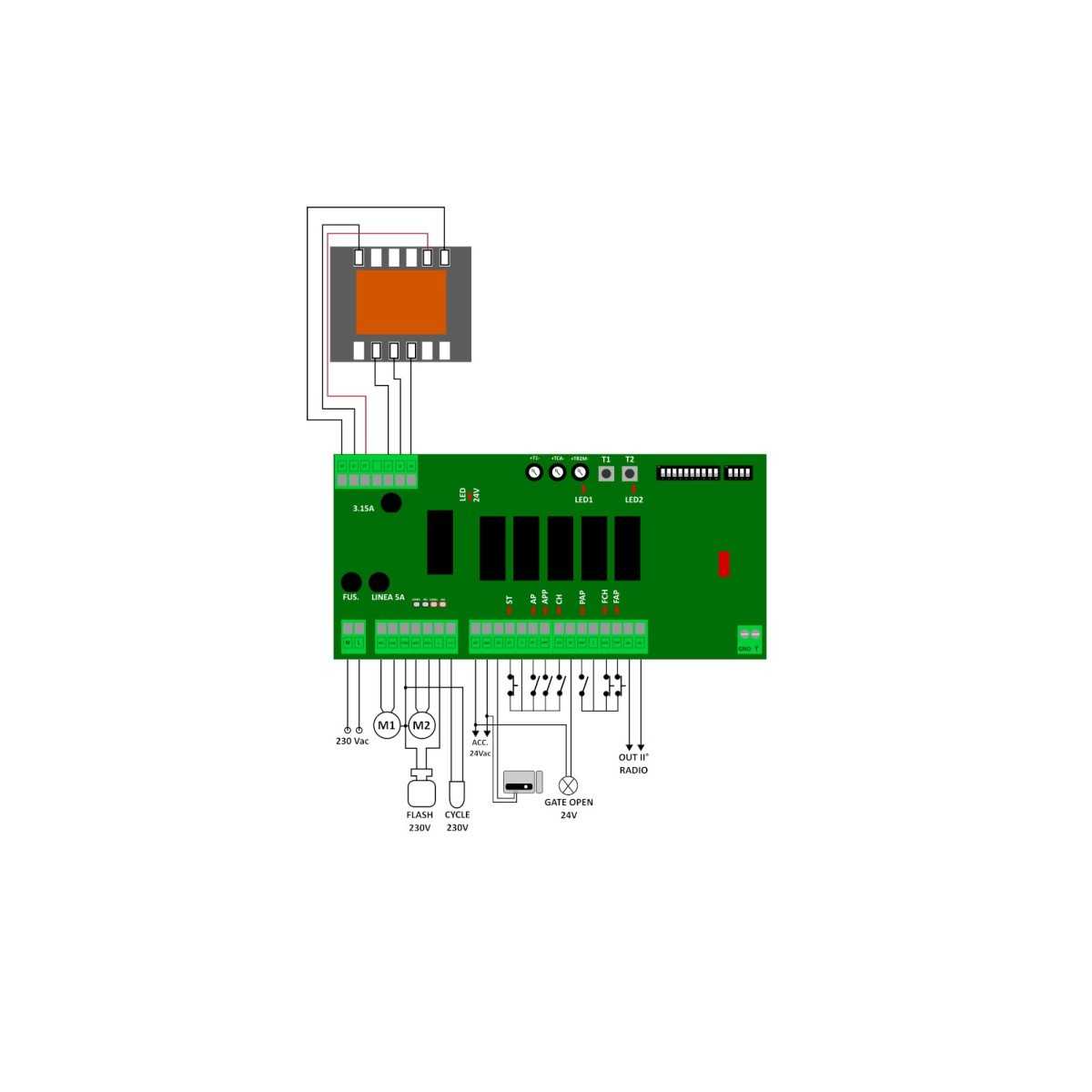

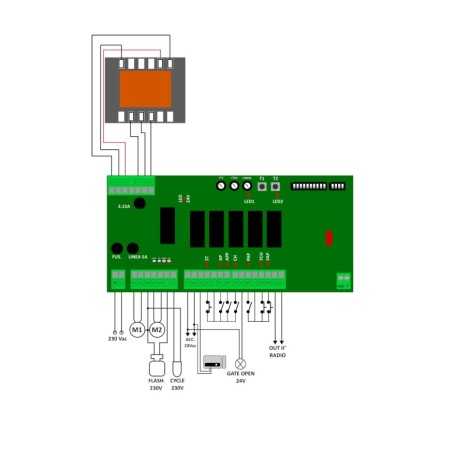

100% compatível, permite manter o transformador e o recetor de rádio originais (30,9 MHz e 433,92 MHz) sem alterar conexões ou fiação.

Porquê escolher SW820-PCB

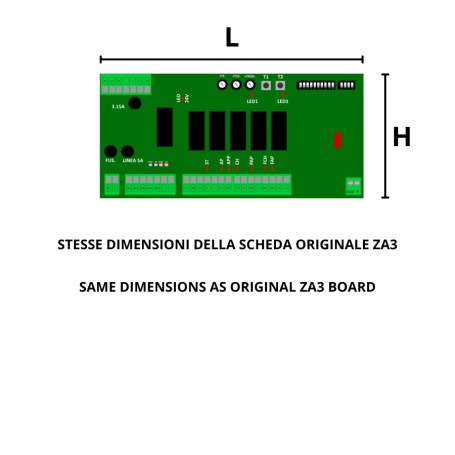

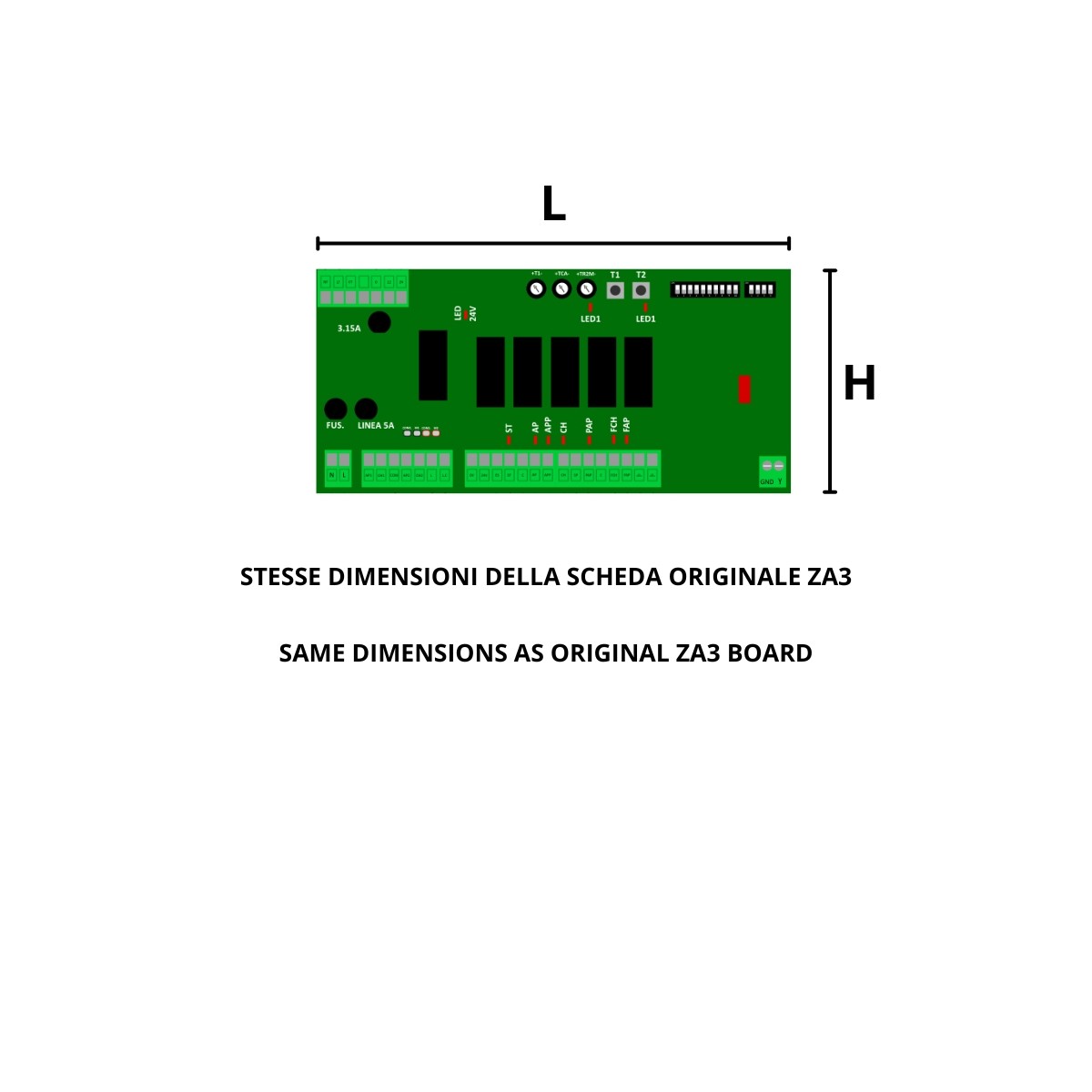

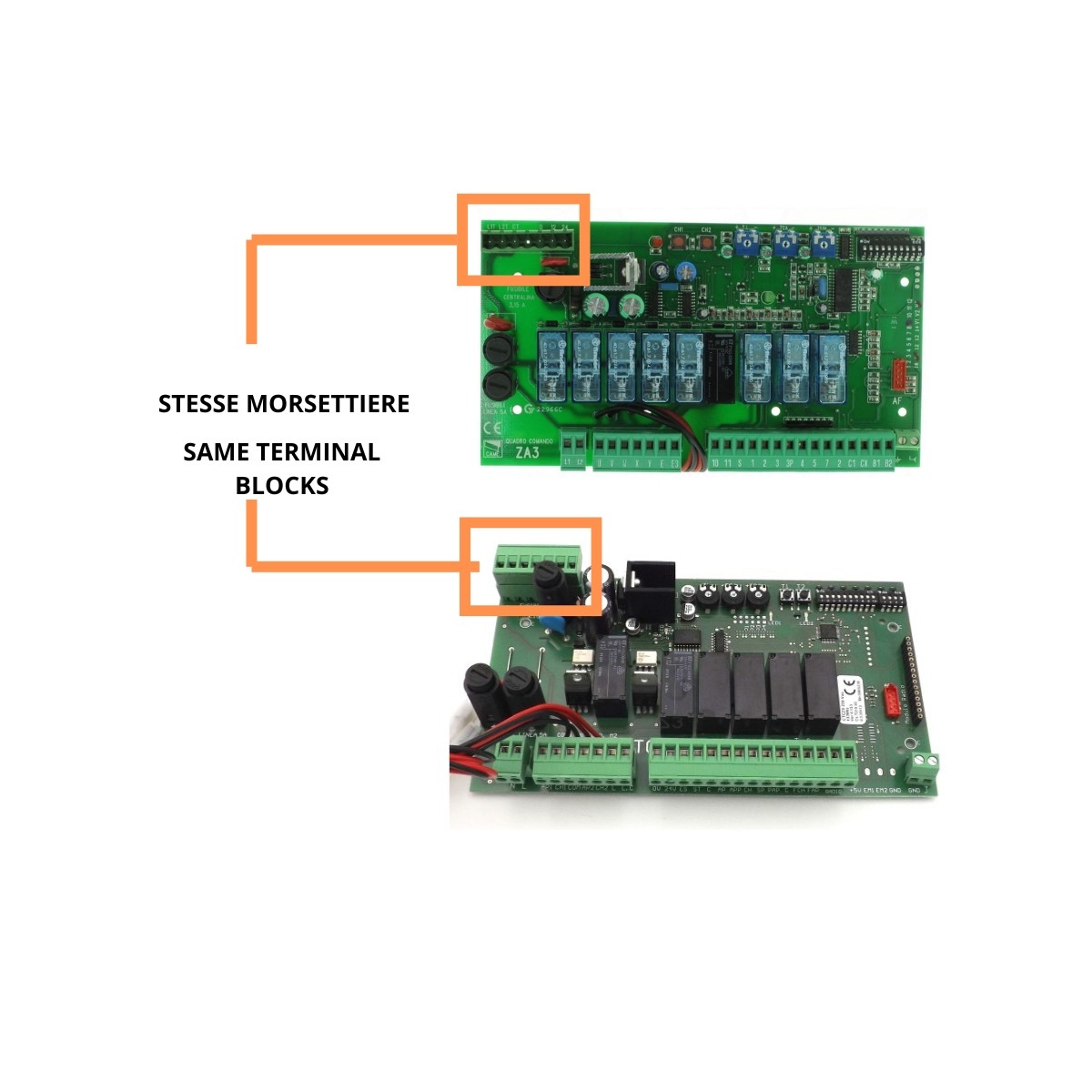

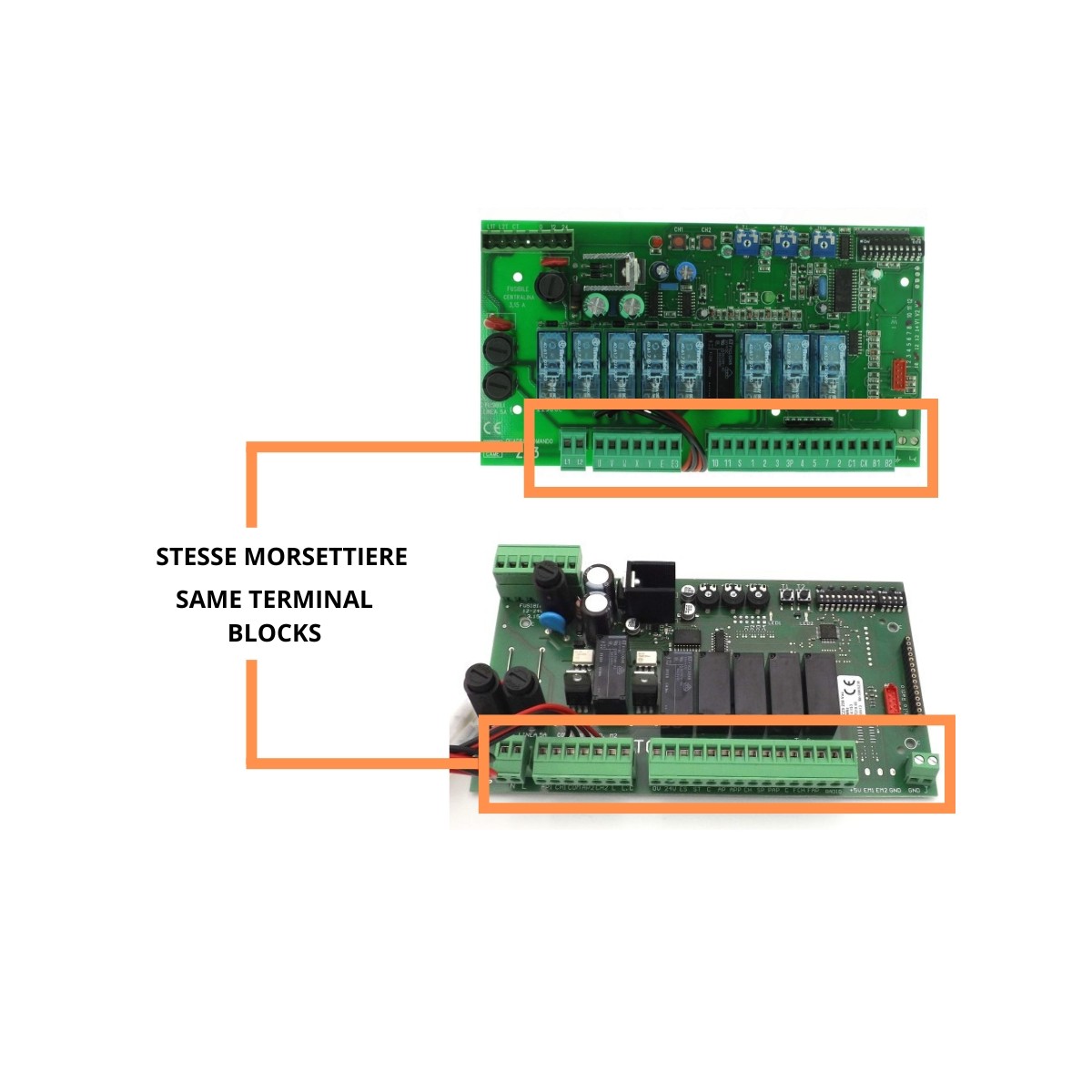

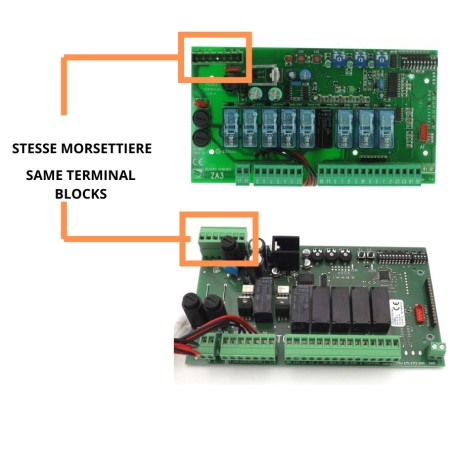

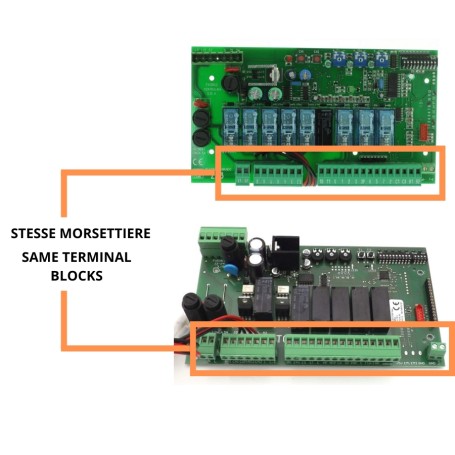

• Substituição direta: blocos de terminais idênticos e programação semelhante à ZA3

• Versatilidade: controla 1 ou 2 motores eletromecânicos a 230 V, subterrâneos ou externos

• Compatibilidade: Suporta recetores CAME AF e controladores de rádio existentes

• Fiabilidade: eletrónica robusta, proteção contra sobrecarga e funcionamento estável ao longo do tempo

Principais dados técnicos

• Alimentação: 230 V AC ±0% (50–60 Hz)

• Número de motores: 1 ou 2

• Saída do acessório: 24 V AC 20 W max

• Saída de bloqueio elétrico: 12 V AC 15 W max

• Saída intermitente: 230V AC 200W

• Saída de luz de cortesia: 230 V AC 200 W

• Saída de luz indicadora de porta aberta: 24 V AC 3 W max

• Regulação da força do motor: 50 % a 100 %

• Tempo máximo de trabalho: 80 s

• Conector de rádio: AF tipo plug-in CAME

• Temperatura de funcionamento: -10°C ÷ +50°C

• Humidade máxima: < 95 % sem condensação

• Fusíveis: linha 5 A – saídas 12/24 V 3,15 A

Perguntas frequentes

• A placa inclui transformador e recetor de rádio?
  Não, ele vem sem, como o ZA3 original.

• Posso usá-lo para outros automatismos?
  Não recomendado, pois não possui o transformador necessário para operação autônoma.

Em resumo:
O SW820-PCB é a solução mais simples e imediata para dar nova vida aos portões automatizados com CAME unidade de controle ZA3, mantendo intacta a compatibilidade e confiabilidade do sistema original.
