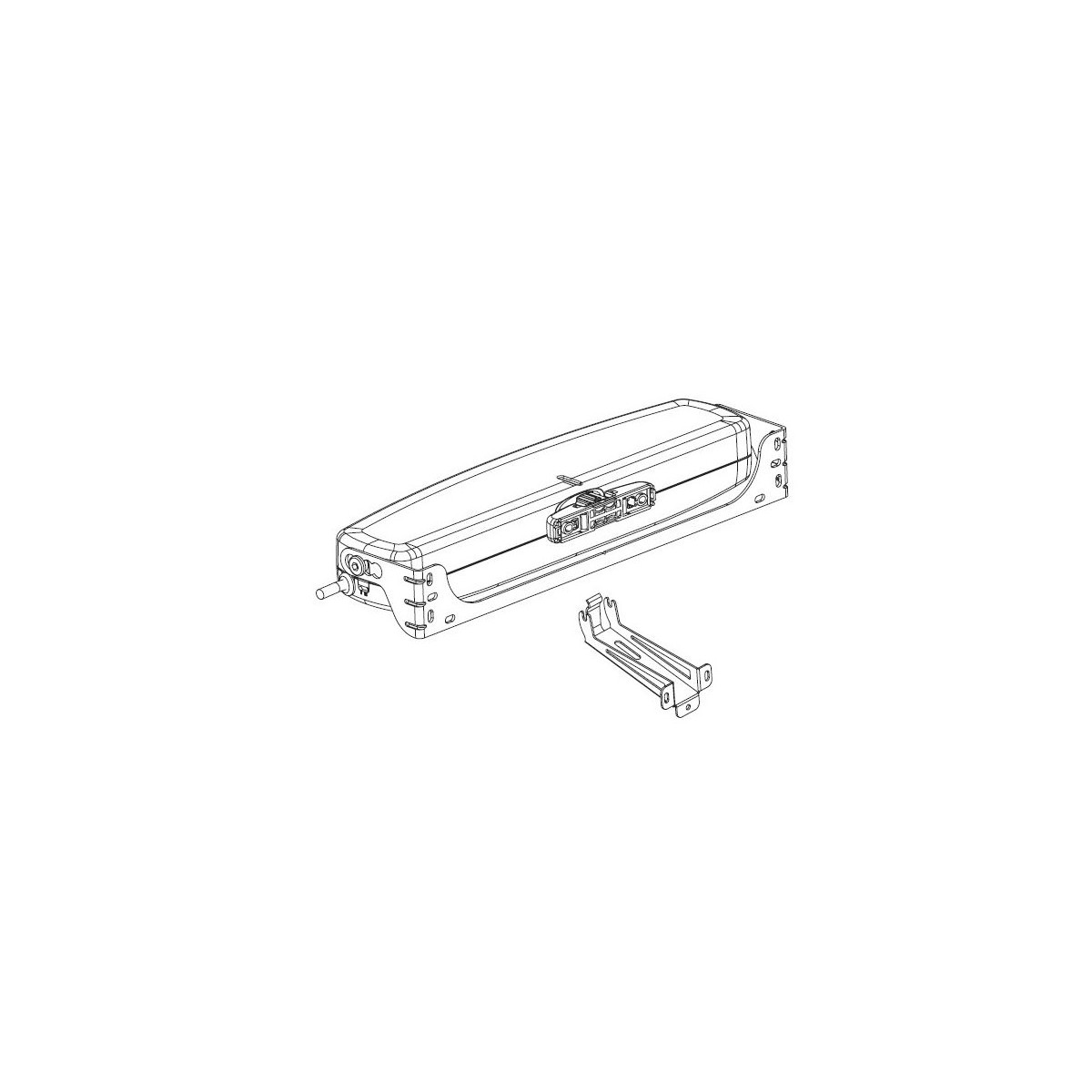

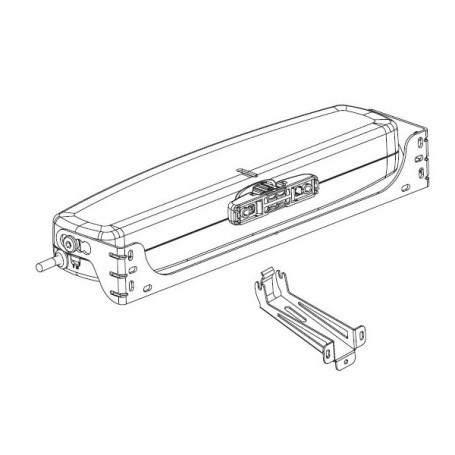

Pohon reťazového motora pre výklopné okná TOPP C30S 24V 3A42000005564 SIVÁ

TOPP

Katalógové číslo: 3A42#000005564
MOD.: C30S 24V
TYP: POHON
LINKA: C30 SYNC

VŠEOBECNÝ POPIS SÉRIE C30:

Pohon reťaze
Valivý odpor 300 N - Maximálny zdvih 380 mm

Elektrický pohon TOPP model C30 s dvojčlánkovou kĺbovou reťazou, obsiahnutý v špeciálnom kryte, doplnený o podperu a príslušenstvo pre vyčnievajúce alebo preklopné otváranie. Pracuje pri 230 V 50 Hz alebo alternatívne pri 24 V DC Maximálne použiteľné zaťaženie 300N.
Rýchlospojka k rámu. Externe nastaviteľný zdvih pomocou prepínača s dorazmi na 200 a 380 mm. Elektronika s klaksónom pre signalizáciu nesprávnej montáže používateľa.
Na požiadanie je k dispozícii verzia S pre synchronizáciu a súčasnú prevádzku viacerých akčných členov inštalovaných na jednom okne.
Spotrebič s označením CE.

Výhody:
Teleskopická reťazová koncovka s rýchlym nastavením (od 0 do 15 mm), tiež s úplne zatiahnutou reťazou, pre aplikáciu na okná s prekrytím (medzinárodný patent).
Jednoduchá, rýchlo sklopná konzola vhodná pre okná všetkých typov a veľkostí.
Dvojčlánková reťaz s veľmi vysokou odolnosťou voči špičkovému zaťaženiu.

POPIS PRODUKTU TOPP 3A42#000005564:

Synchronizované (S) pre súčasnú prevádzku 2 ťahových bodov na rovnakom okne

ŠPECIFIKÁCIE:
Napájacie napätie: 24V DC
Maximálne použiteľné ťahové zaťaženie: 300 N
Maximálne použiteľné zaťaženie v ťahu: 300 N
Zdvihy (voliteľné kedykoľvek): 200 a 380 mm
Spotreba energie: 1,3 A
Rýchlosť jazdy naprázdno: 17 mm
Doba chodu naprázdno: 22 s
Dvojitá elektrická izolácia: áno
Typ služby: S2 po 4 min
Prevádzková teplota: -5 ° C + 50 ° C
Stupeň krytia elektrických zariadení: IP 30 (k dispozícii je špeciálna verzia IP40)
Nastavenie uchytenia na rám: 15 mm
Nastavenie kolíkov naklápacieho držiaka: 15 mm
Paralelné pripojenie 2 alebo viacerých pohonov: áno
Pripojenie viacerých C30 v rovnakom okne: verzia S
Koncový spínač: enkodér
Akustické zariadenie na signalizáciu nesprávnej inštalácie: áno
Rozmery: 337,2x80x49 mm
Hmotnosť inštalovaného zariadenia: 1,1 kg
