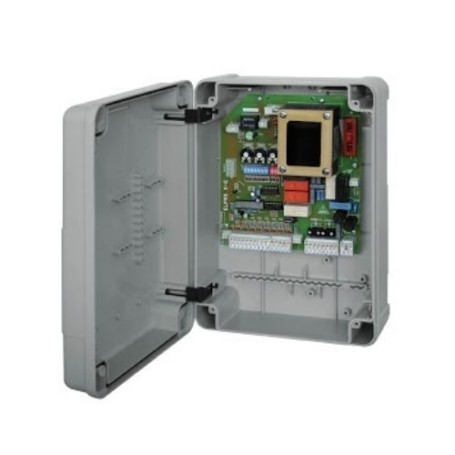

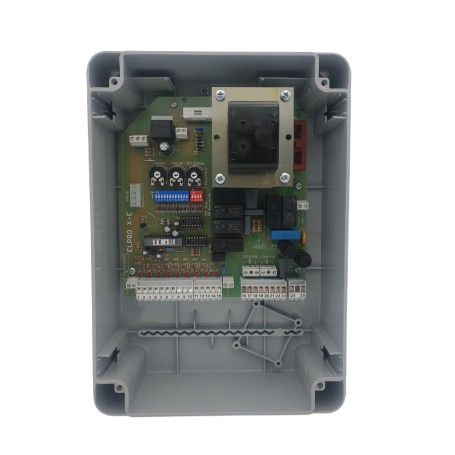

ELPRO XE STEUERGERÄT für Motoren mit und ohne Endschalter – 230V – IP64 - 7271L

Die ELPRO XE CONTROL UNIT (SKU: 7271L) ist ein einphasiges elektronisches 230-V-Programmiergerät für die Tor- und Torautomatisierung, das für die Steuerung von Motoren mit oder ohne mechanische Endschalter entwickelt wurde. Er zeichnet sich durch seine hohe Vielseitigkeit in der Bedienlogik und durch einfache Einstellungen über Trimmer und DIP-Schalter aus, ideal für professionelle Installationen.

Kompatibilität:
Er unterstützt elektromechanische Motoren mit und ohne mechanische Endschalter und eignet sich daher für verschiedene Konfigurationen der Wohn- und Industrieautomation.

Konfigurierbare Betriebslogiken:

• Automatisch

• Halbautomatisch

• Automatische Schritt-für-Schritt-Anleitung

• Mann anwesend

• Öffnung für Fußgänger

• Wasserschlag

• Vor-Flashen

Hauptfunktionen:

• Krafteinstellung über Trimmer (Motordrehmoment)

• Dedizierter Ausgang für elektrisches Schloss

• Automatische Speicherung von Öffnungs-/Schließzeiten

• Kompatibel mit externer Uhr für zeitgesteuerte Verwaltung

• Ampelmanagement für bis zu 3 Ampeln

• Sofortige Diagnose über grüne/rote LEDs

• Ausgang für Innenleuchte, Blinkleuchte, Warnleuchte und DSA

• Schutzart IP64, geeignet für den Außenbereich

• Robustes Gehäuse: 210 × 295 × 110 mm

• Betriebstemperatur: -20 °C bis +55 °C

Leistungsbeschreibung:

• Stromversorgung der Platine (einphasig): 230 Vac – 50 Hz

• Maximale Motorleistung: 750 W

• Leistung der Innenbeleuchtung: 230 Vac – 100 W

• Ausgang für Lichtschranke, Wahlschalter und Funkempfänger: 24 Vac

• Leistung der Signalleuchte: 24 Vac – 3 W

• Ausgang für DSA-Steuerung: 24 Vac – 150 mA

• Blinkleistung: 230 Vac – 25 W

• Einstellbare Arbeitszeit: 0 – 120 s (für Gleitmotoren)

• Einstellbare Pausenzeit: 0 – 60 s (für Schwenkmotoren)

Diese Steuereinheit ist eine komplette und zuverlässige Lösung für Automatisierungssysteme, die Flexibilität, fortschrittlichen Schutz und einfache Installation erfordern.
