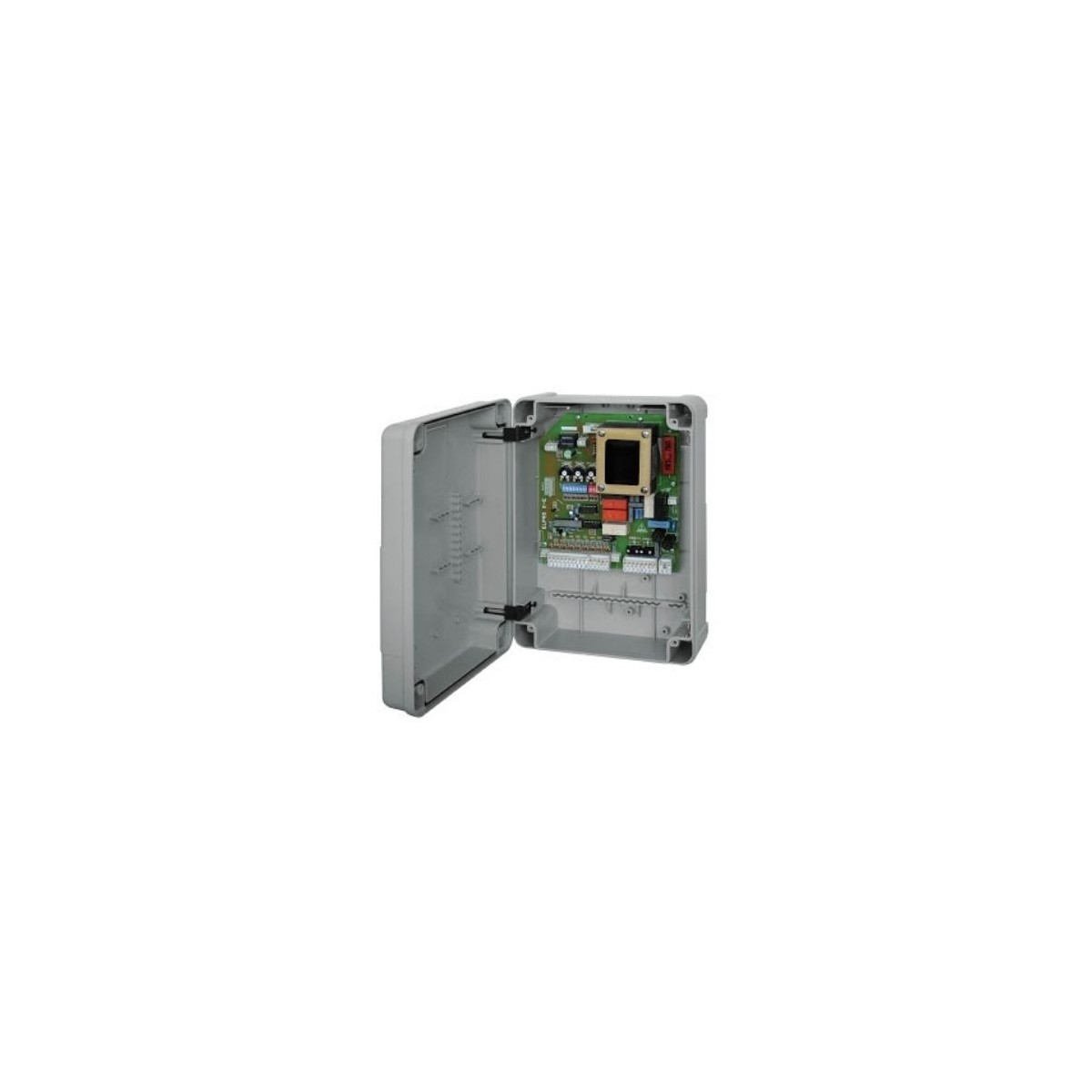

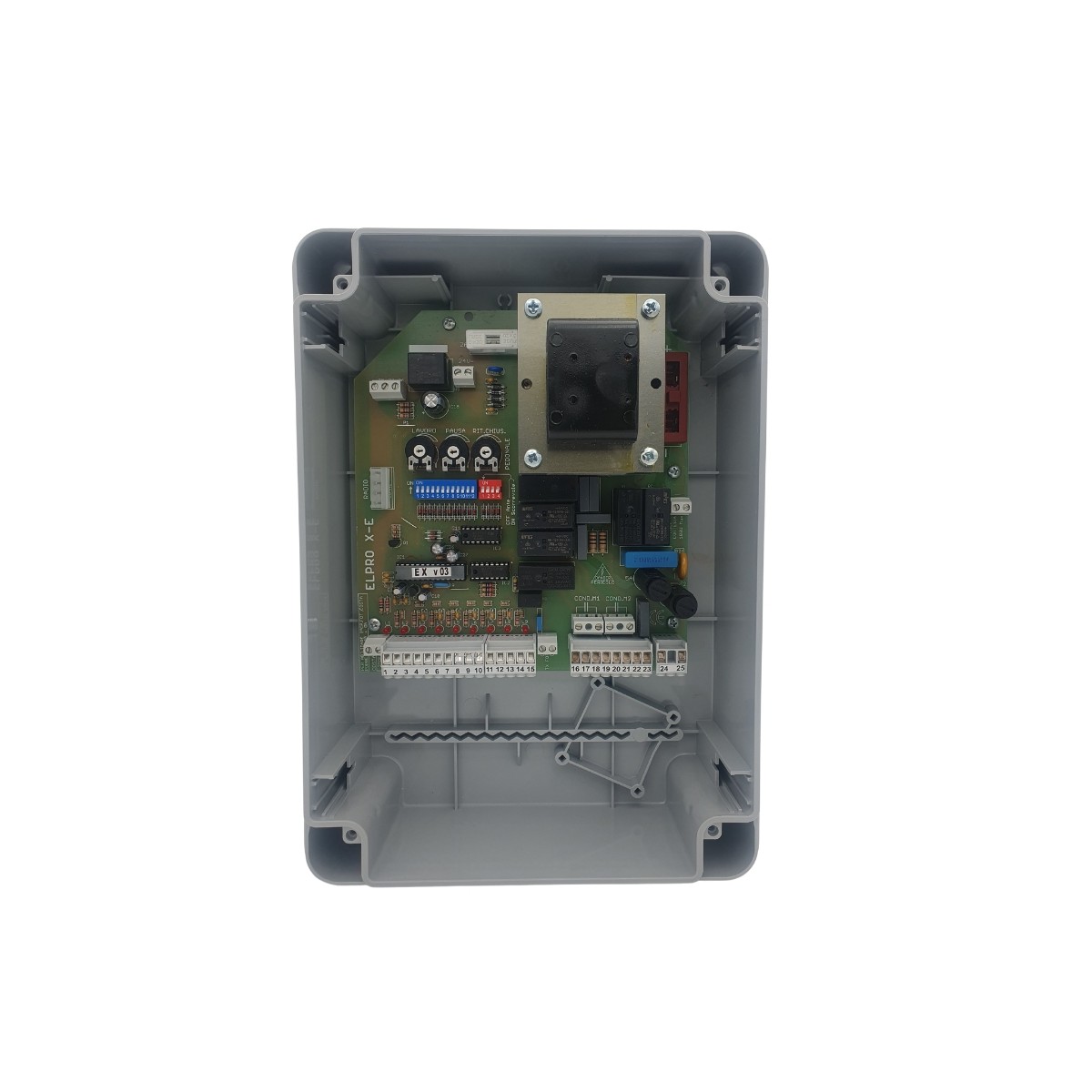

ELPRO XE ECU para motores com e sem interruptor de limite – 230V – IP64 - 7271L

A ELPRO XE CONTROL UNIT (SKU: 7271L) é um programador eletrônico monofásico de 230V para automação de portões e portões, projetado para gerenciar motores com ou sem interruptores de fim de curso mecânicos. Destaca-se pela sua elevada versatilidade na lógica de funcionamento e por ajustes simples via aparador e dip-switch, ideal para instalações profissionais.

Compatibilidade:
Suporta motores eletromecânicos com e sem interruptores de fim de curso mecânicos, tornando-o adequado para diferentes configurações de automação residencial e industrial.

Lógicas de funcionamento configuráveis:

• Automático

• Semiautomático

• Passo-a-passo automático

• Homem presente

• Abertura pedonal

• Martelo de água

• Pré-piscamento

Principais funções:

• Ajuste de força via trimmer (torque do motor)

• Saída dedicada para bloqueio elétrico

• Armazenamento automático dos horários de abertura/fecho

• Compatível com relógio externo para gestão cronometrada

• Gestão de semáforos até 3 luzes

• Diagnóstico imediato através de LEDs verdes/vermelhos

• Saída para luz de cortesia, luz intermitente, luz de aviso e DSA

• Classificação IP64, adequada para uso ao ar livre

• Caixa robusta: 210 × 295 × 110 mm

• Temperatura de funcionamento: -20°C a +55°C

Especificações:

• Fonte de alimentação da placa (monofásica): 230 Vac – 50 Hz

• Potência máxima do motor: 750 W

• Saída de luz de cortesia: 230 Vac – 100 W

• Saída para fotocélulas, seletor e recetor de rádio: 24 Vac

• Saída de luz de sinal: 24 Vac – 3 W

• Saída para controlo DSA: 24 Vac – 150 mA

• Saída intermitente: 230 Vac – 25 W

• Tempo de trabalho ajustável: 0 – 120 s (para motores deslizantes)

• Tempo de pausa ajustável: 0 – 60 s (para motores de balanço)

Esta unidade de controle é uma solução completa e confiável para sistemas de automação que exigem flexibilidade, proteção avançada e facilidade de instalação.
