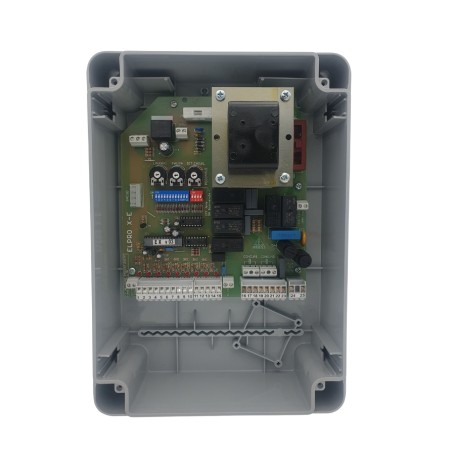

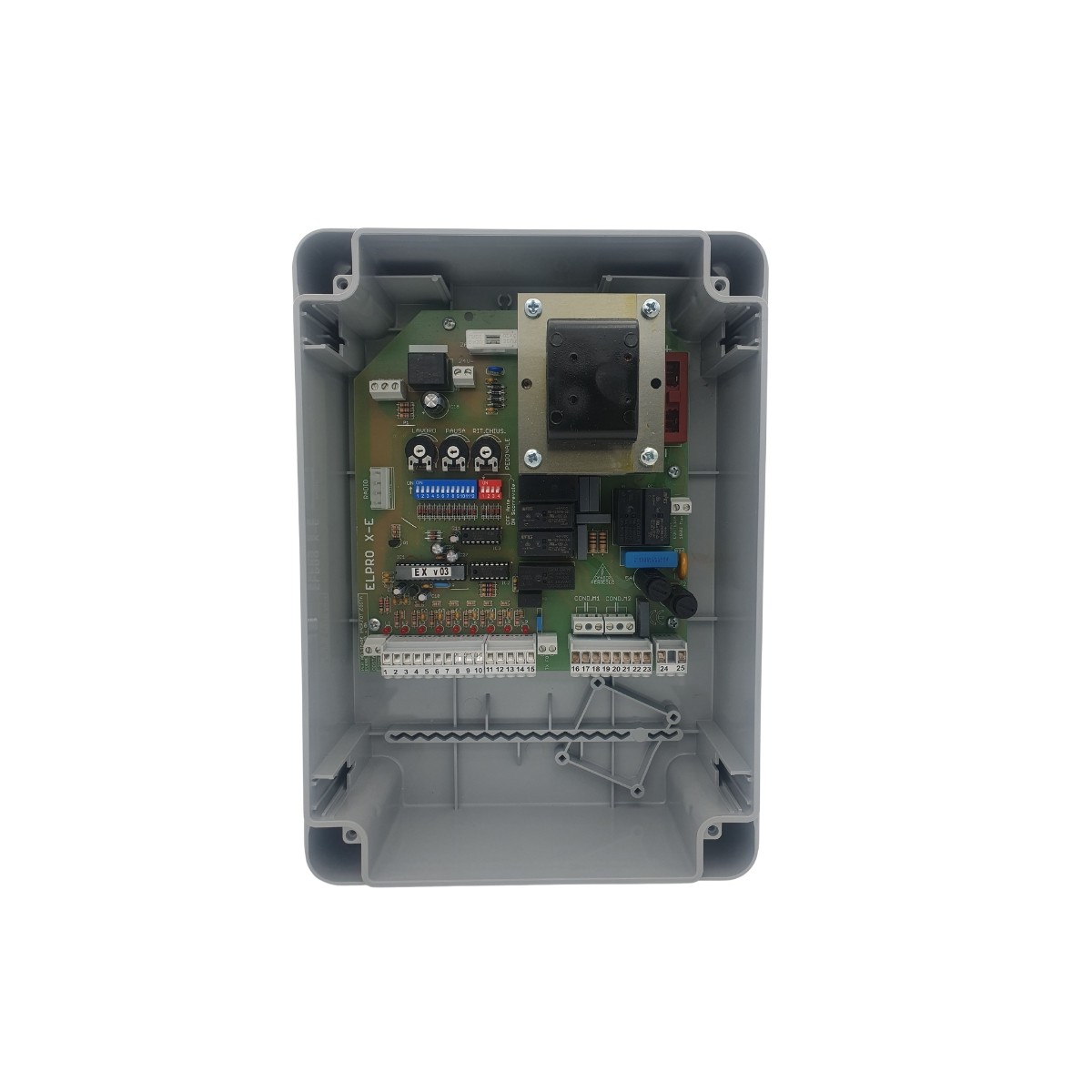

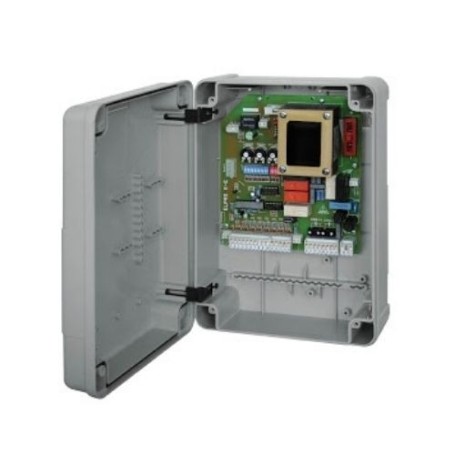

ECU ELPRO XE pour moteurs avec et sans fin de course – 230V – IP64 - 7271L

L’UNITÉ DE CONTRÔLE ELPRO XE (SKU : 7271L) est un programmateur électronique monophasé 230V pour l’automatisation des portails et des portails, conçu pour gérer des moteurs avec ou sans fins de course mécaniques. Il se distingue par sa grande polyvalence dans les logiques de fonctionnement et par des réglages simples via trimmer et dip-switch, idéal pour les installations professionnelles.

Compatibilité:
Il prend en charge les moteurs électromécaniques avec et sans interrupteurs de fin de course mécaniques, ce qui le rend adapté à différentes configurations d’automatisation résidentielle et industrielle.

Logiques de fonctionnement configurables :

• Automatique

• Semi-automatique

• Pas à pas automatique

• Homme présent

• Ouverture piétonne

• Puition

• Pré-solin

Fonctions principales :

• Réglage de la force par trimmer (couple moteur)

• Sortie dédiée pour serrure électrique

• Mémorisation automatique des temps d’ouverture/fermeture

• Compatible avec l’horloge externe pour la gestion chronométrée

• Gestion des feux de signalisation jusqu’à 3 feux

• Diagnostic immédiat via des LED vertes/rouges

• Sortie pour lumière de courtoisie, feu clignotant, voyant d’avertissement et DSA

• Indice de protection IP64, adapté à une utilisation en extérieur

• Boîtier robuste : 210 × 295 × 110 mm

• Température de fonctionnement : -20°C à +55°C

Spécifications:

• Alimentation de la carte (monophasé) : 230 Vac – 50 Hz

• Puissance maximale du moteur : 750 W

• Puissance lumineuse de courtoisie : 230 Vac – 100 W

• Sortie pour photocellules, sélecteur et récepteur radio : 24 Vac

• Puissance lumineuse de signalisation : 24 Vac – 3 W

• Sortie pour la commande DSA : 24 Vac – 150 mA

• Puissance clignotante : 230 Vac – 25 W

• Temps de travail réglable : 0 – 120 s (pour les moteurs coulissants)

• Temps de pause réglable : 0 – 60 s (pour les moteurs d’oscillation)

Cette unité de contrôle est une solution complète et fiable pour les systèmes d’automatisation qui nécessitent flexibilité, protection avancée et facilité d’installation.
