Dieses Bausatz ist nicht im offiziellen Katalog vertreten, entstand aber aus einem konkreten Bedarf von Installateuren: um eine professionelle, intensiv genutzte und vollständig reversible Eigentumswohnungslösung anzubieten, eine Alternative zu klassischen irreversiblen Bausätzen.

Es handelt sich um eine exklusive UGATE-Konfiguration, die für Anwendungen an Drehtoren bis zu 4 Metern pro Blatt in Mehrfamilienhäusern und kleinen Eigentumswohnanlagen konzipiert ist.

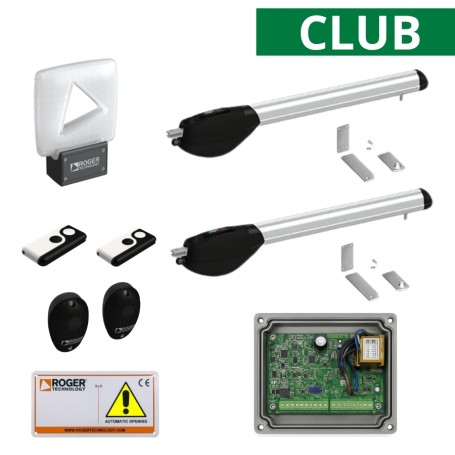

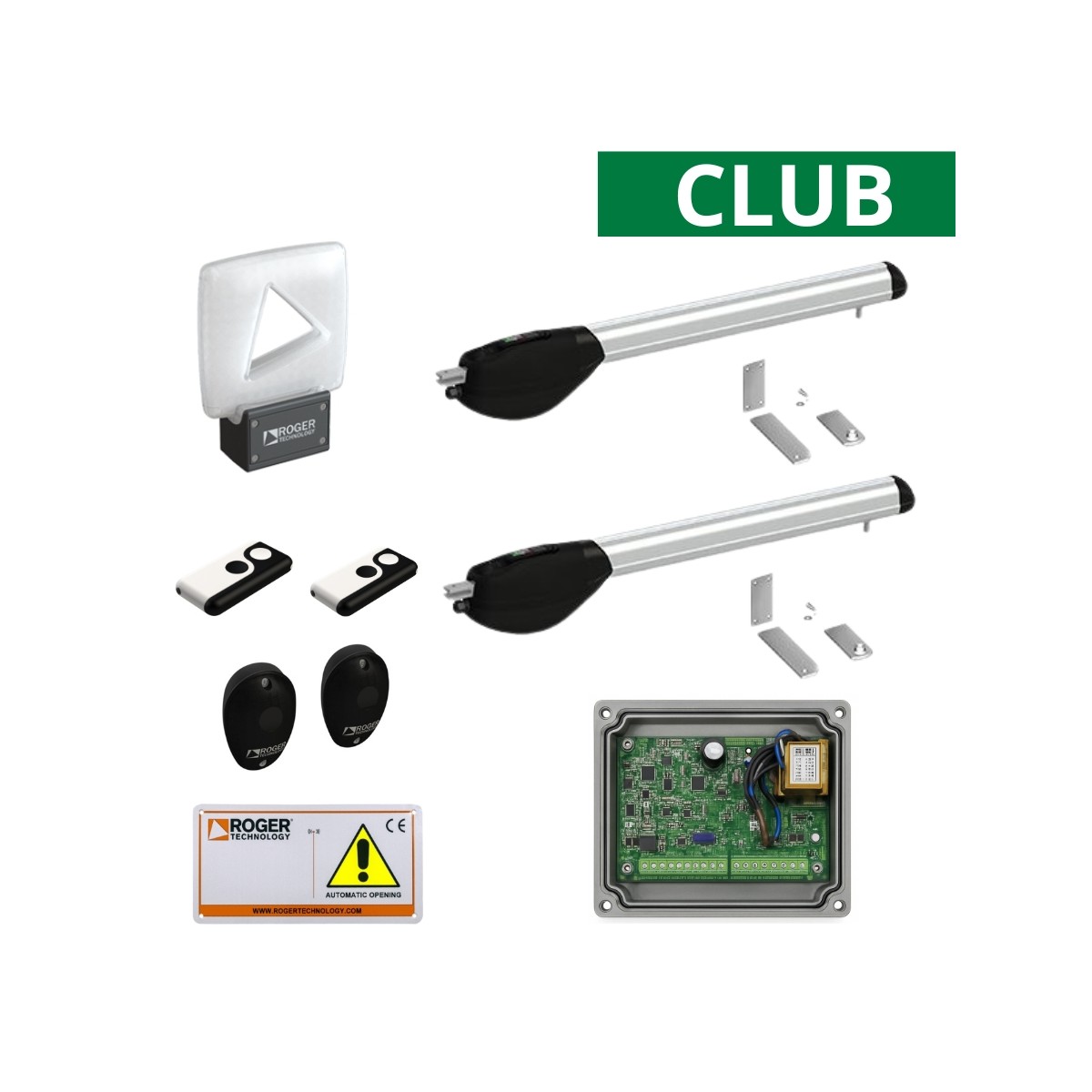

Zusammensetzung des Satzes

Das Trikot besteht aus:

• 2 BR20/400/R reversible bürstenlose Aktuatoren

• 1 36V EDGE1/BOX digitale Steuereinheit mit integriertem 2-Kanal-Radioempfänger

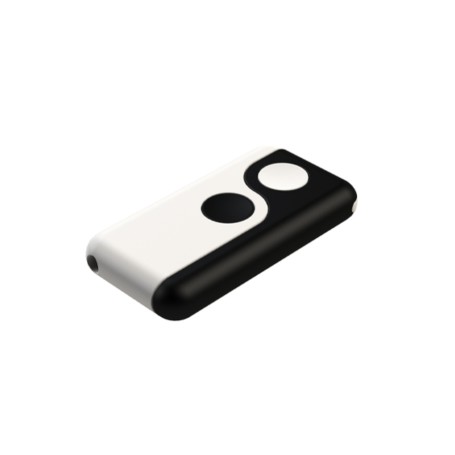

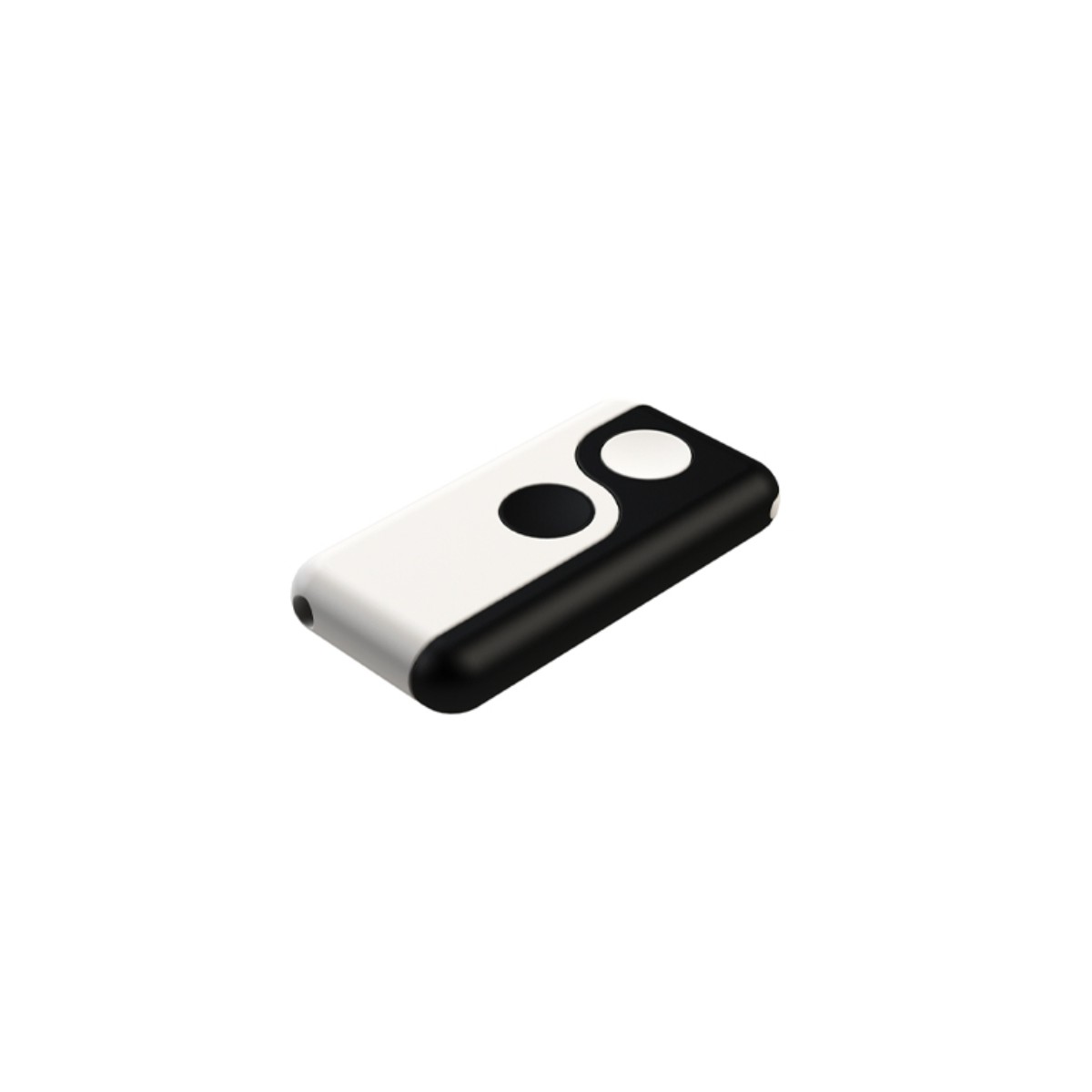

• 2 Fernbedienungen

• 1 Paar von Sicherheitsphotocellen

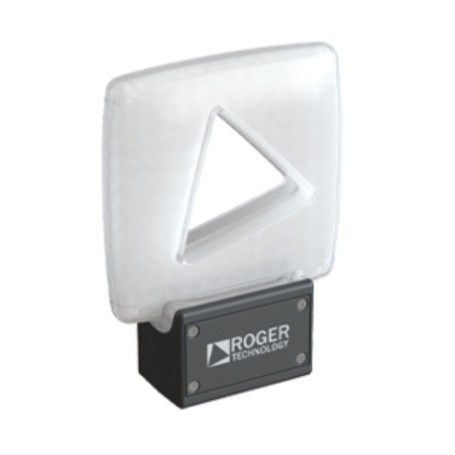

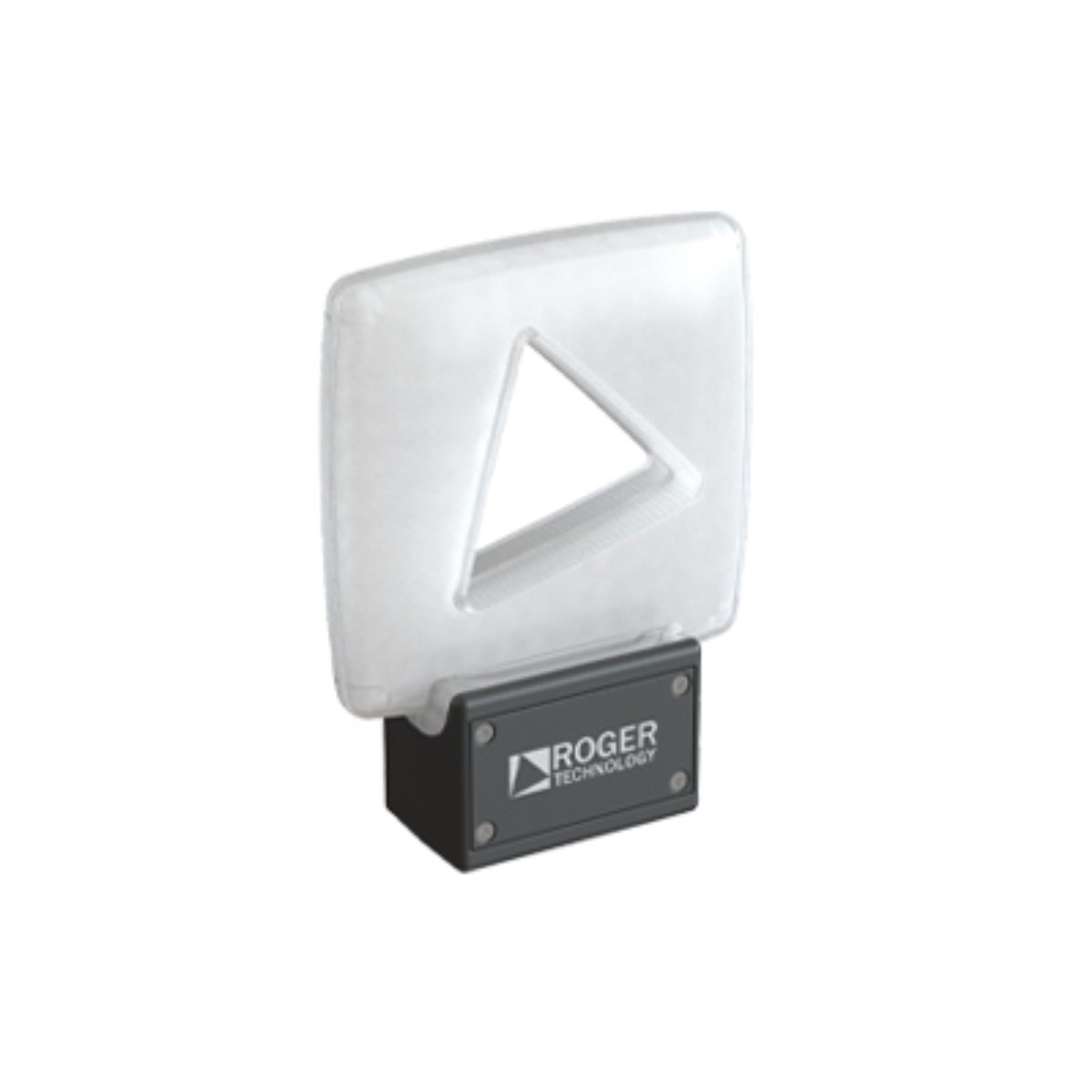

• 1 x 24V blinkendes Licht

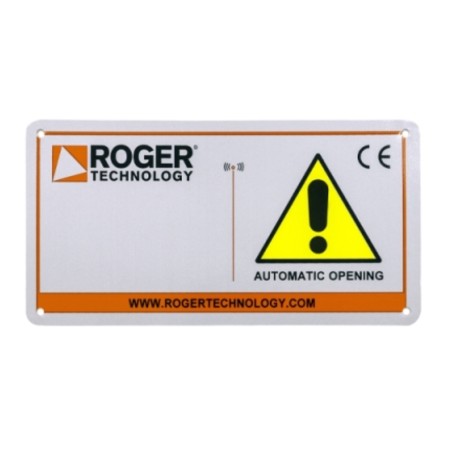

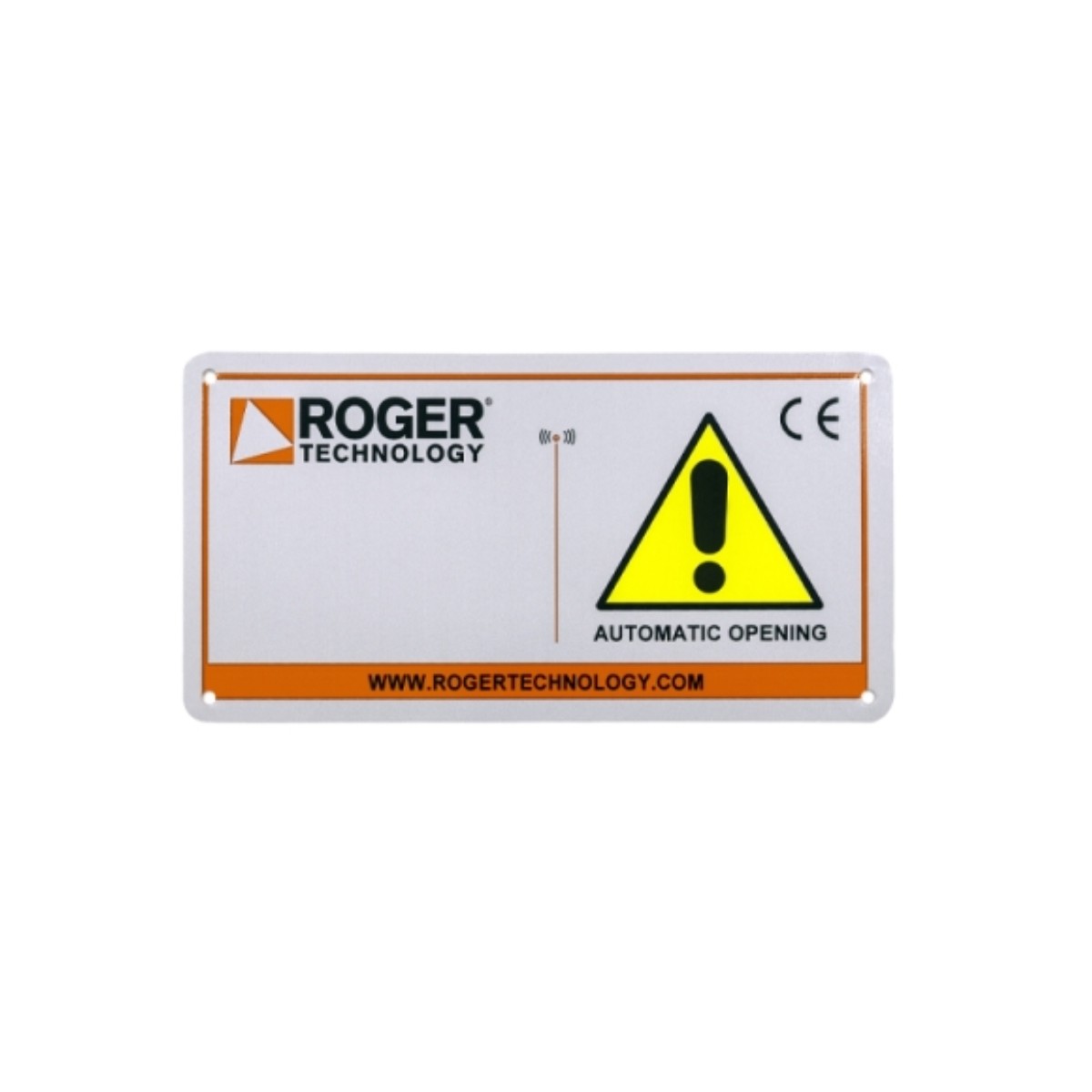

• 1 Warnschild

Motoren und Kraftwerke werden von ROGER Technology hergestellt.

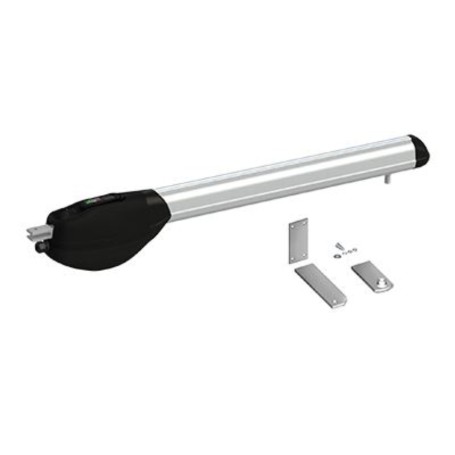

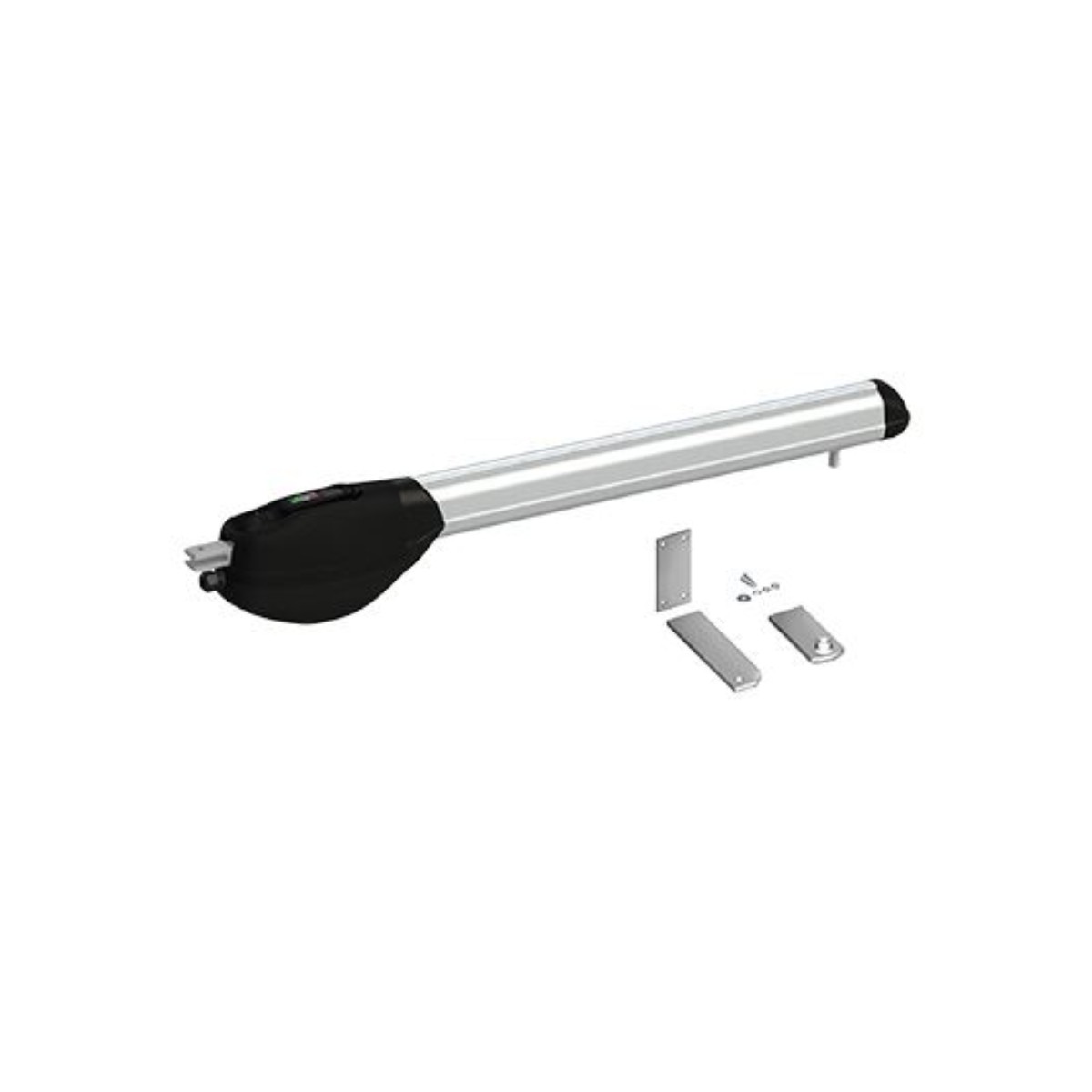

BR20/400/R Motoren – Reversibel, bürstenlos, superintensiv

BR20/400/R-Aktuatoren sind 36V-Niederspannungs-Bürstenlose, elektromechanische Motoren, die für einen extrem intensiven Einsatz konzipiert sind.

Wichtige Merkmale:

• Motorleistung: 36V

• Leistung: 210W

• Schub: 100 – 1500 N

• Nutzbarer Hub: 520 mm

• Manövriergeschwindigkeit: 2,22 cm/s

• Eröffnungszeit: 18–28 Sekunden

• Nativer SENSORLESS digitaler Encoder mit 48 PPR

• Bis zu 1000-Tage-Zyklen (24 Stunden ununterbrochen)

• IP44-Zertifizierung

• Reversibles mechanisches Getriebe

Der eigentliche Vorteil: REVERSIBILITÄT

Das Getriebe ist umkehrbar.

Das bedeutet, dass:

• Im Falle eines Stromausfalls ist es nicht nötig, den Motor mit einem Schlüssel zu entsperren

• Das Tor kann manuell gedrückt werden

• Es besteht kein Risiko, ohne sekundäre Zugänge ausgesperrt zu werden

Sie ist die ideale Lösung für Wohngebäude, in denen es keinen alternativen Fußgängereingang gibt.

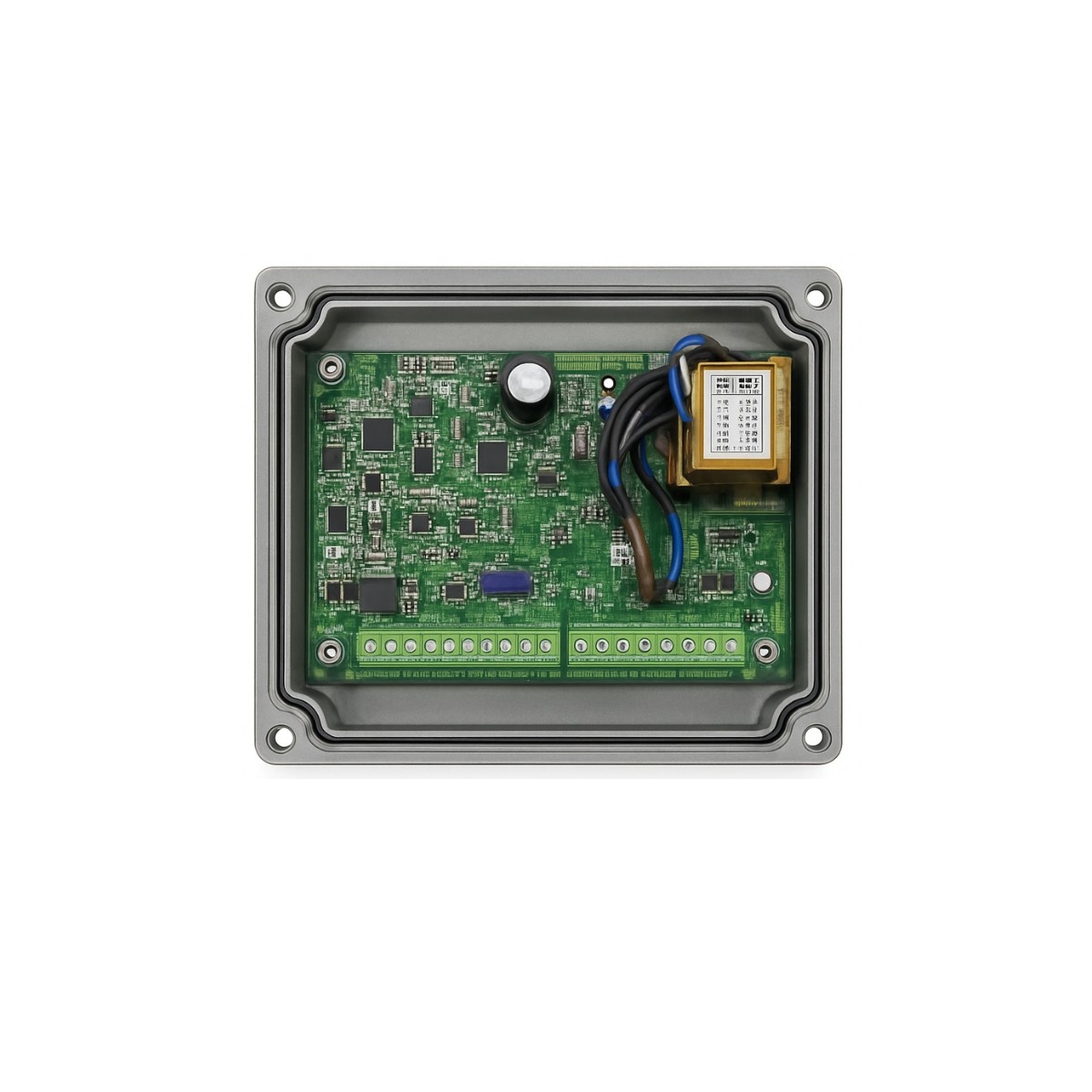

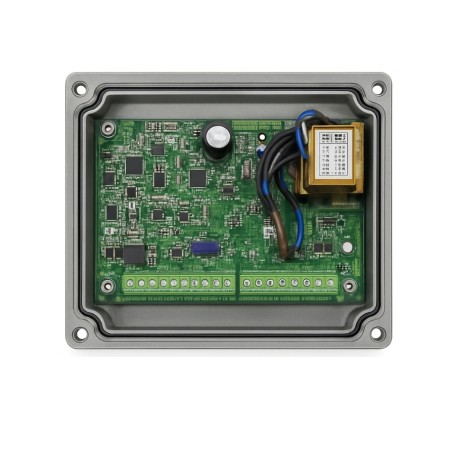

EDGE1/BOX Bedienfeld – 36V Digitalsteuerung

Das digitale Bedienfeld EDGE1/BOX ist für die Verwaltung von zwei 36V-bürstenlosen Motoren konzipiert.

Haupttechnische Spezifikationen:

• Netzleistung: 230V Wechselstrom 50/60Hz

• Standby-Verbrauch: 0,5W

• Verwaltung von 2 bürstenlosen Motoren

• Maximale Leistung pro Motor: 250W

• Zubehörausgang: 24V DC – maximal 20W

• Elektrisches Schloss-Ausgangssystem: 12V DC – maximal 15W

• Blitzausgang: 24V DC – maximal 25W

• IP54-Zertifizierung

• Integrierter 2-Kanal-Funkempfänger

• Optionale Backup-Batterie bereit

Die 36V-Digitaltechnologie ermöglicht eine höhere Energieeffizienz, präzise Drehmomentsteuerung und ein besseres Sicherheitsmanagement.

Warum dieses Kit ideal für Eigentumswohnungen ist

✔ Wirklich intensive Nutzung
✔ Hocheffiziente bürstenlose Technologie
✔ Nativer digitaler Encoder zur elektronischen Drehmomentregelung
✔ Mechanische Umkehrbarkeit (sofortige Sicherheit im Notfall)
✔ Hohe Anzahl täglicher Zyklen
✔ Hochleistungs-36V-Digitalelektronik

Im Vergleich zu klassischen 230V irreversiblen Bausätzen bietet diese Konfiguration:

• Erhöhte Sicherheit im Falle eines Stromausfalls

• Weniger mechanische Belastung auf lange Sicht

• Längeres Leben

• Besseres Kräftemanagement und Einhaltung von Vorschriften

Empfohlene Anwendungen

• Kleine und mittelgroße Eigentumswohnungen

• Wohnanlagen

• Hochfrequenzzugang

• Anlagen ohne sekundären Fußgängerzugang

Geeignet für Schwenktore mit Blatt bis zu 4 Metern und mechanischen Stopps beim Öffnen und Schließen.

Exklusive UGATE

Dieses Bausatz ist eine technische Konfiguration, die aus UGATE entwickelt und zusammengesetzt ist, um Installateuren eine alternative professionelle Lösung anzubieten, die auf den Wohnungsmarkt ausgerichtet ist und nicht als Standardbausatz im Katalog vorkommt.

Es richtet sich an Installateure und Fachleute im Sektor, die Zuverlässigkeit, Einsatzintensität und echte Betriebssicherheit suchen.
