Tato sada není v oficiálním katalogu přítomna, ale vznikla z konkrétní potřeby instalatérů: nabídnout profesionální, intenzivně používané a zcela reverzibilní řešení bytového domu, alternativu ke klasickým nevratným stavebnicím.

Jedná se o exkluzivní UGATE konfiguraci, navrženou pro aplikace na otočných branách až do 4 metrů na každý list, v vícegeneračních rezidenčních a malých bytových komplexech.

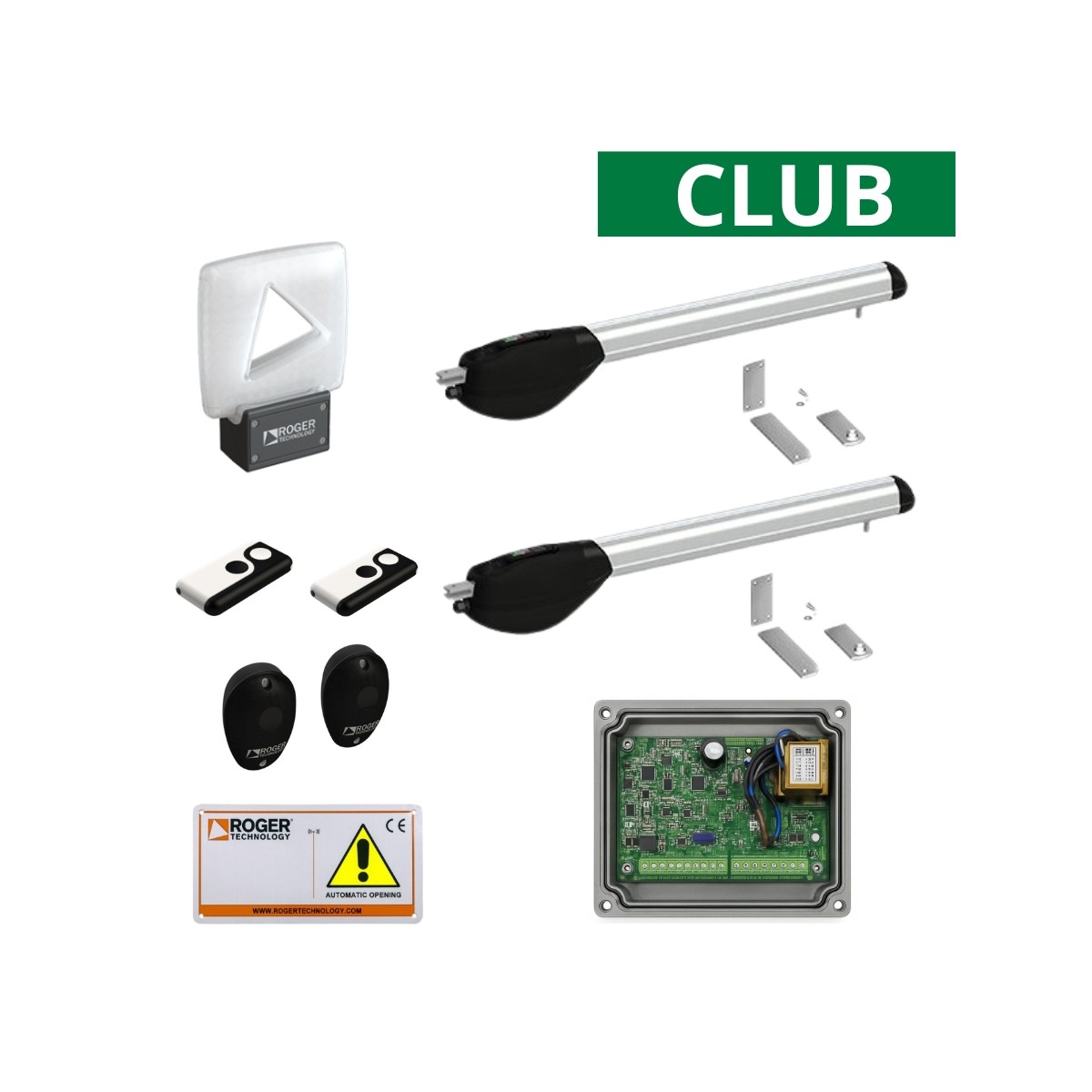

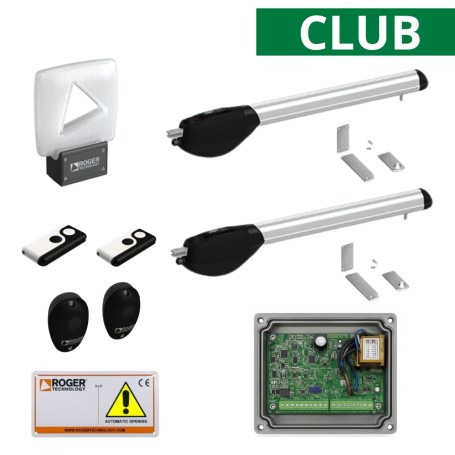

Složení dresů

Sada se skládá z:

• 2 reverzibilní bezkartáčové pohony BR20/400/R

• 1 36V EDGE1/BOX digitální řídicí jednotka s integrovaným dvoukanálovým rádiovým přijímačem

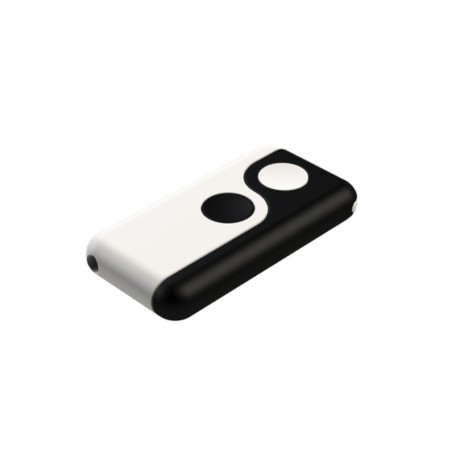

• 2 Dálkové ovládání

• 1 pár bezpečnostních fotocel

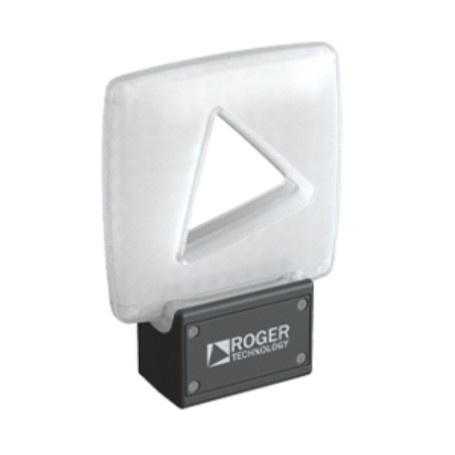

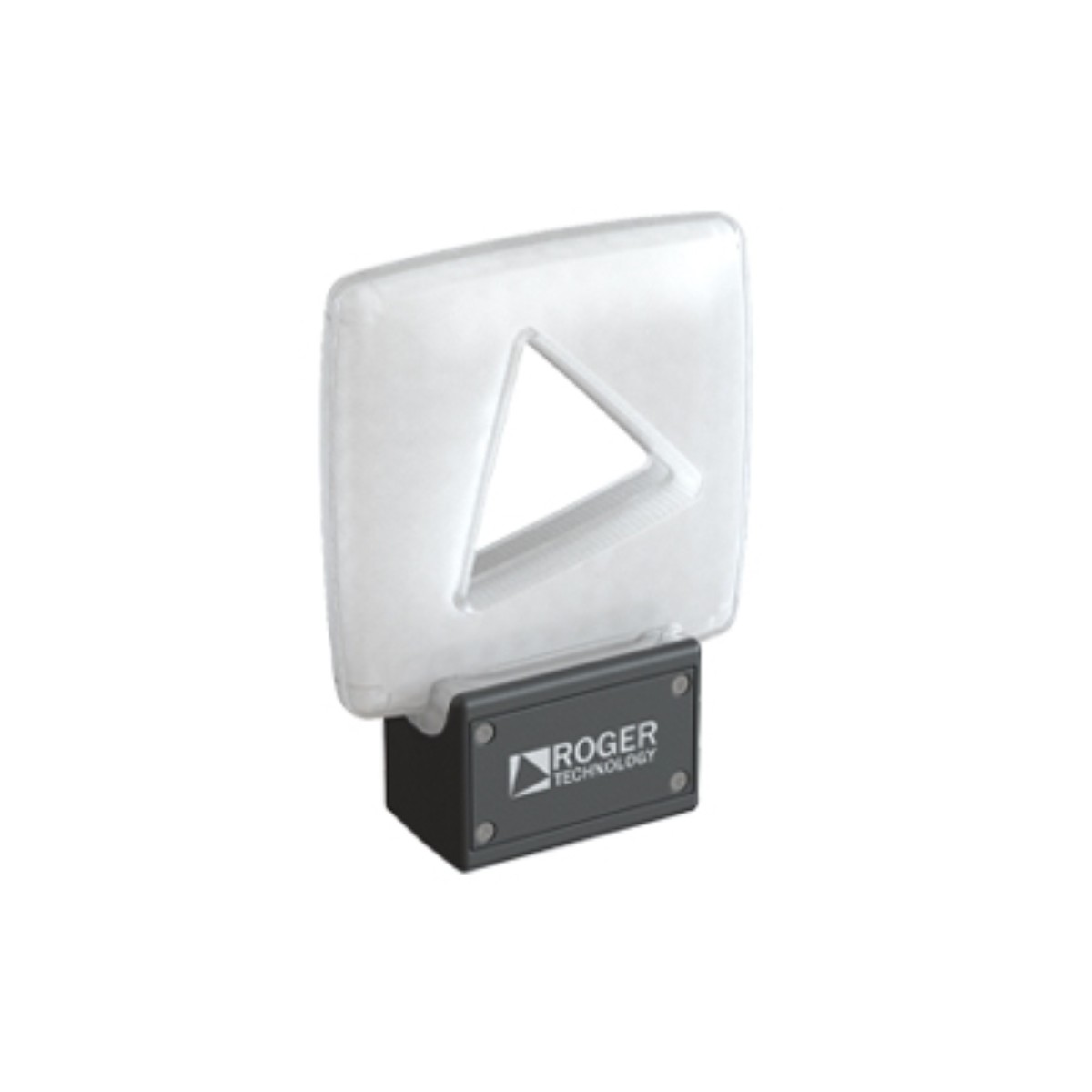

• 1 x 24V blikající světlo

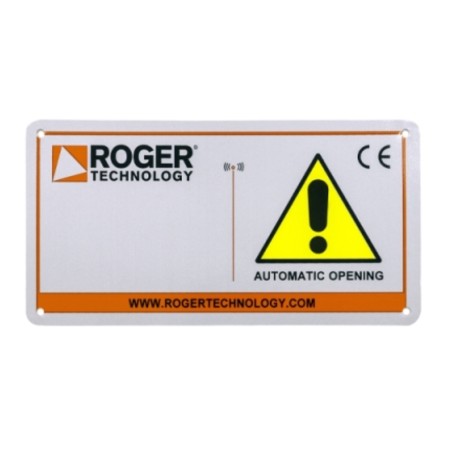

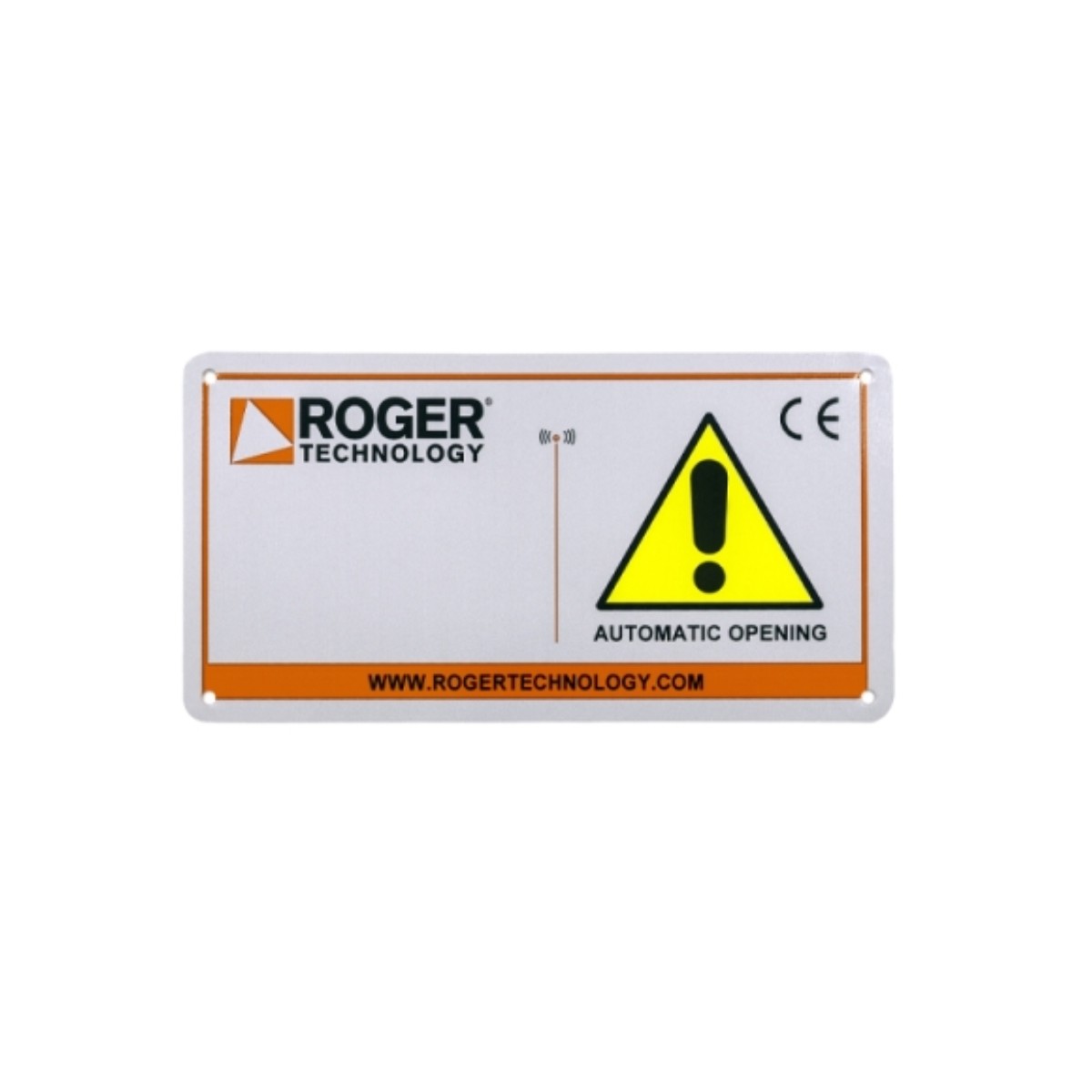

• 1 Varovný signál

Motory a pohonné jednotky vyrábí společnost ROGER Technology.

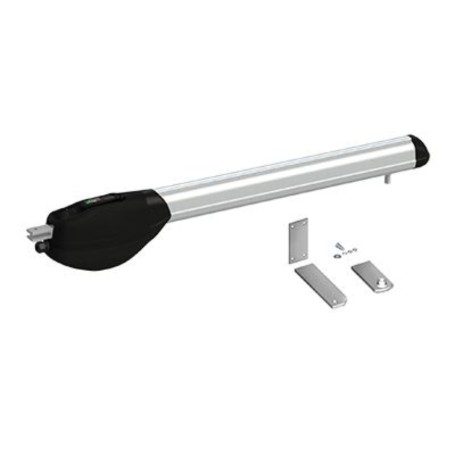

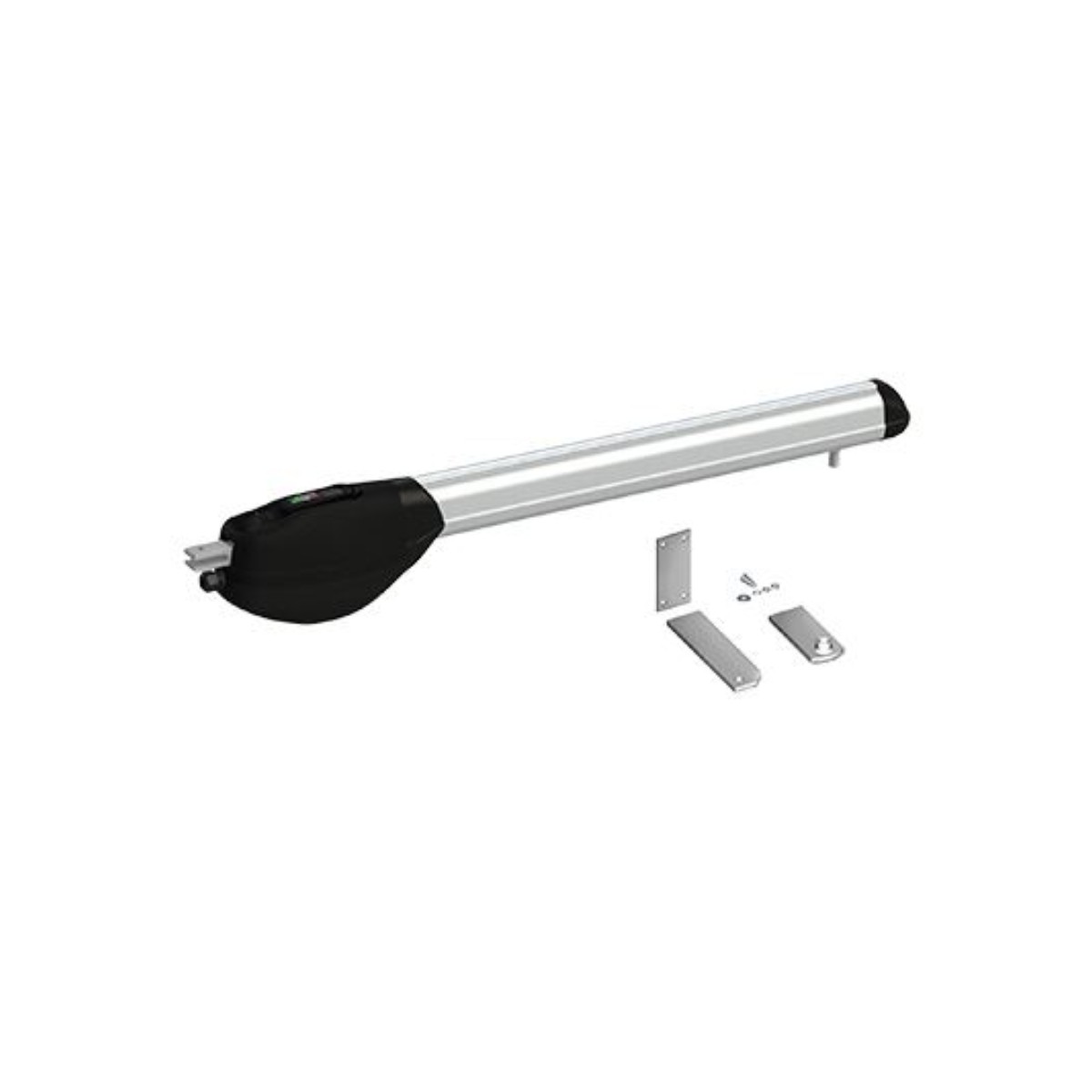

Motory BR20/400/R – Obojstranné, bezkartáčové, velmi intenzivní

Aktuátory BR20/400/R jsou 36V nízkonapěťové bezkartáčové elektromechanické motory navržené pro velmi intenzivní použití.

Klíčové vlastnosti:

• Výkon motoru: 36V

• Výkon: 210W

• Tah: 100 – 1500 N

• Užitečný zdvih: 520 mm

• Manévrovací rychlost: 2,22 cm/s

• Otevírací doba: 18–28 sekund

• Nativní digitální enkodér SENSORLESS na 48 PPR

• Až 1000denní cykly (24 hodin bez přestávky)

• Hodnocení IP44

• Oboustranná mechanická převodovka

Skutečná výhoda: REVERZIBILITA

Převodovka je vratná.

To znamená, že:

• V případě výpadku proudu není potřeba odemykat motor klíčem

• Bránu lze zatlačit ručně

• Nehrozí žádné riziko uzamčení bez sekundárních přístupů

Je to ideální řešení pro bytové domy, kde není alternativní pěší vchod.

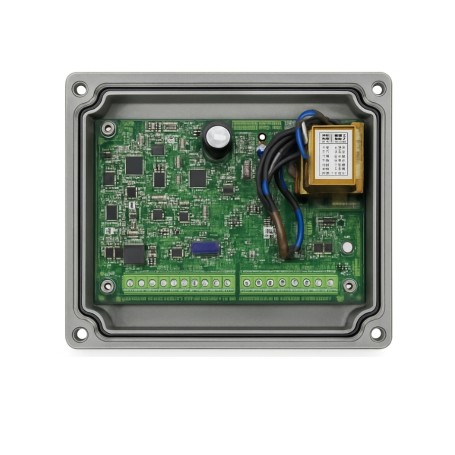

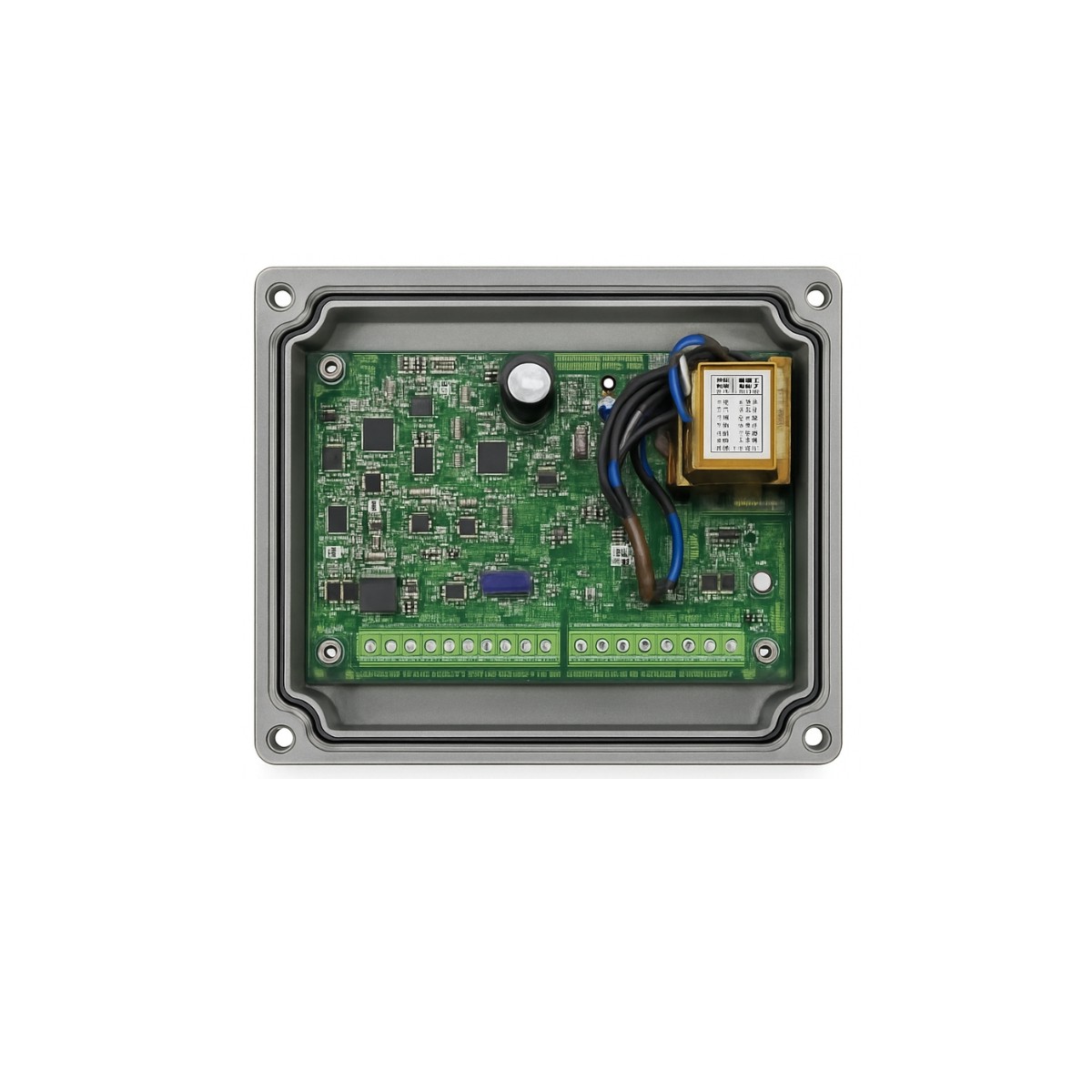

EDGE1/BOX ovládací panel – 36V digitální ovládání

Digitální ovládací panel EDGE1/BOX je navržen pro řízení dvou bezkartáčových motorů 36V.

Hlavní specifikace:

• Síťové napájení: 230V AC 50/60Hz

• Spotřeba v pohotovostním režimu: 0,5W

• Řízení dvou bezkartáčových motorů

• Maximální výkon na motor: 250W

• Výstup příslušenství: 24V DC – maximálně 20W

• Elektrický zámek na výstupu: 12V DC – maximálně 15W

• Výstup blikaní: 24V DC – maximálně 25W

• Hodnocení IP54

• Integrovaný dvoukanálový rádiový přijímač

• Volitelná záložní baterie připravená

36V digitální technologie umožňuje vyšší energetickou účinnost, přesnou kontrolu točivého momentu a lepší řízení bezpečnosti.

Proč je tento kit ideální pro byty

✔ Skutečné intenzivní použití
✔ Vysoce účinná bezkartáčová technologie
✔ Nativní digitální enkodér pro elektronické řízení točivého momentu
✔ Mechanická vratnost (okamžitá bezpečnost v případě nouze)
✔ Vysoký počet denních cyklů
✔ Vysoce výkonná 36V digitální elektronika

Ve srovnání s klasickými 230V nevratnými sadami tato konfigurace nabízí:

• Zvýšená bezpečnost v případě výpadku proudu

• Méně mechanického napětí v dlouhodobém horizontu

• Delší život

• Lepší řízení sil a dodržování předpisů

Doporučené aplikace

• Malé a střední byty

• Rezidenční komplexy

• Vysokofrekvenční přístup

• Instalace bez sekundárního pěšího přístupu

Vhodné pro otočné brány s křídlem až do 4 metrů s mechanickými zarážky při otevírání a zavírání.

Exkluzivní UGATE

Tato sada je technicky navržená a složená z UGATE , aby instalatérům nabídla alternativní profesionální řešení zaměřené na trh bytových domů, které není standardní stavebnicí v katalogu.

Je určen pro instalatéry a profesionály v oboru, kteří hledají spolehlivost, intenzitu používání a skutečnou provozní bezpečnost.
