Ce kit ne figure pas dans le catalogue officiel, mais est né d’un besoin concret des installateurs : proposer une solution de condominium, professionnelle, intensivement utilisée et totalement réversible, une alternative aux kits irréversibles classiques.

Il s’agit d’une configuration UGATE exclusive, conçue pour des applications sur des vannes battantes jusqu’à 4 mètres par feuille, dans des contextes résidentiels multifamiliaux et de petits complexes de condominiums.

Composition de la tenue

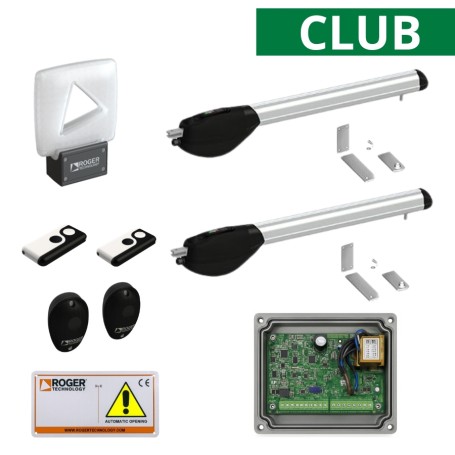

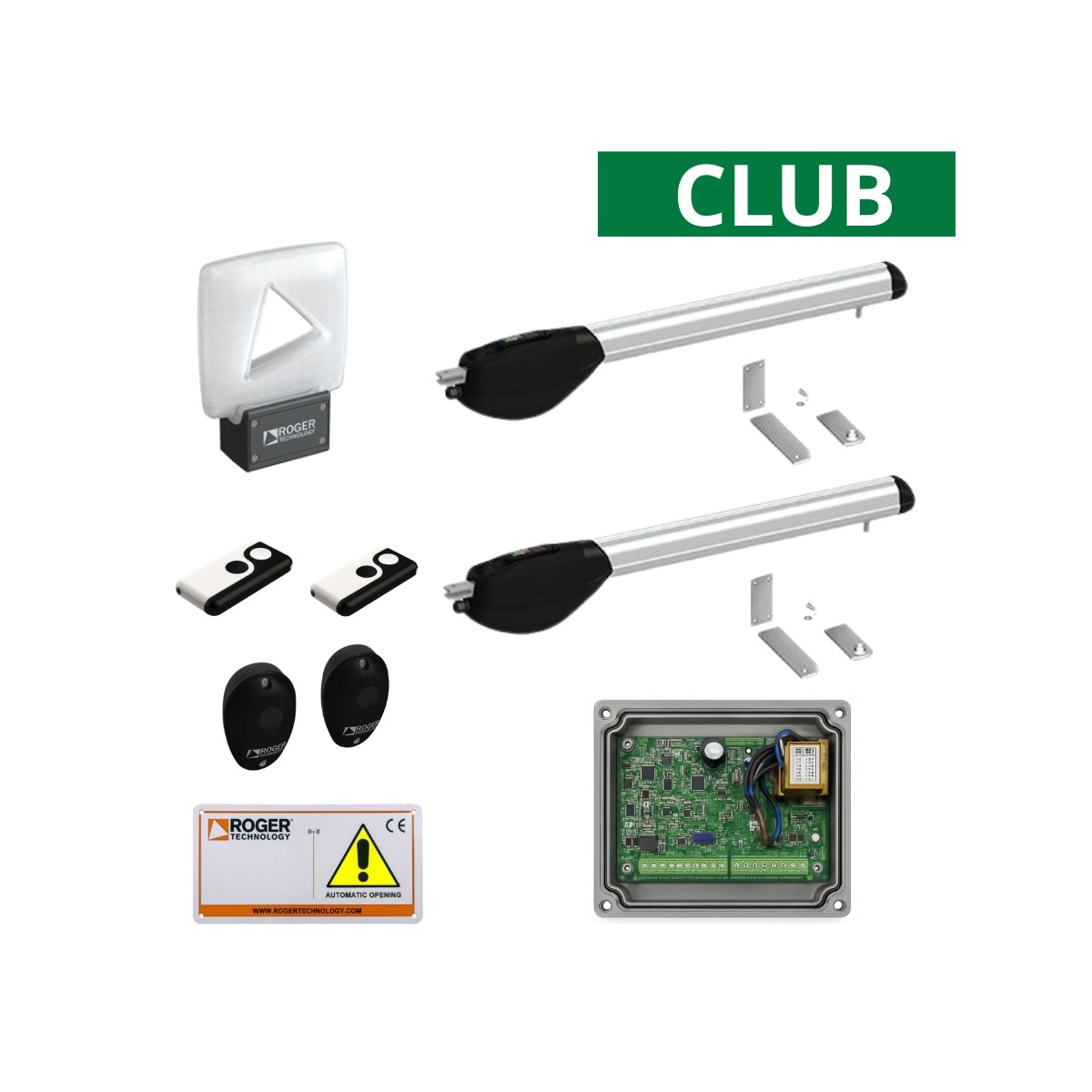

Le kit se compose de :

• 2 actionneurs brushless réversibles BR20/400/R

• 1 unité de contrôle numérique EDGE1/BOX 36V avec récepteur radio intégré à 2 canaux

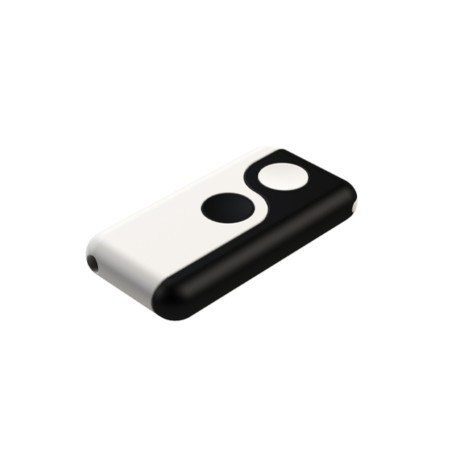

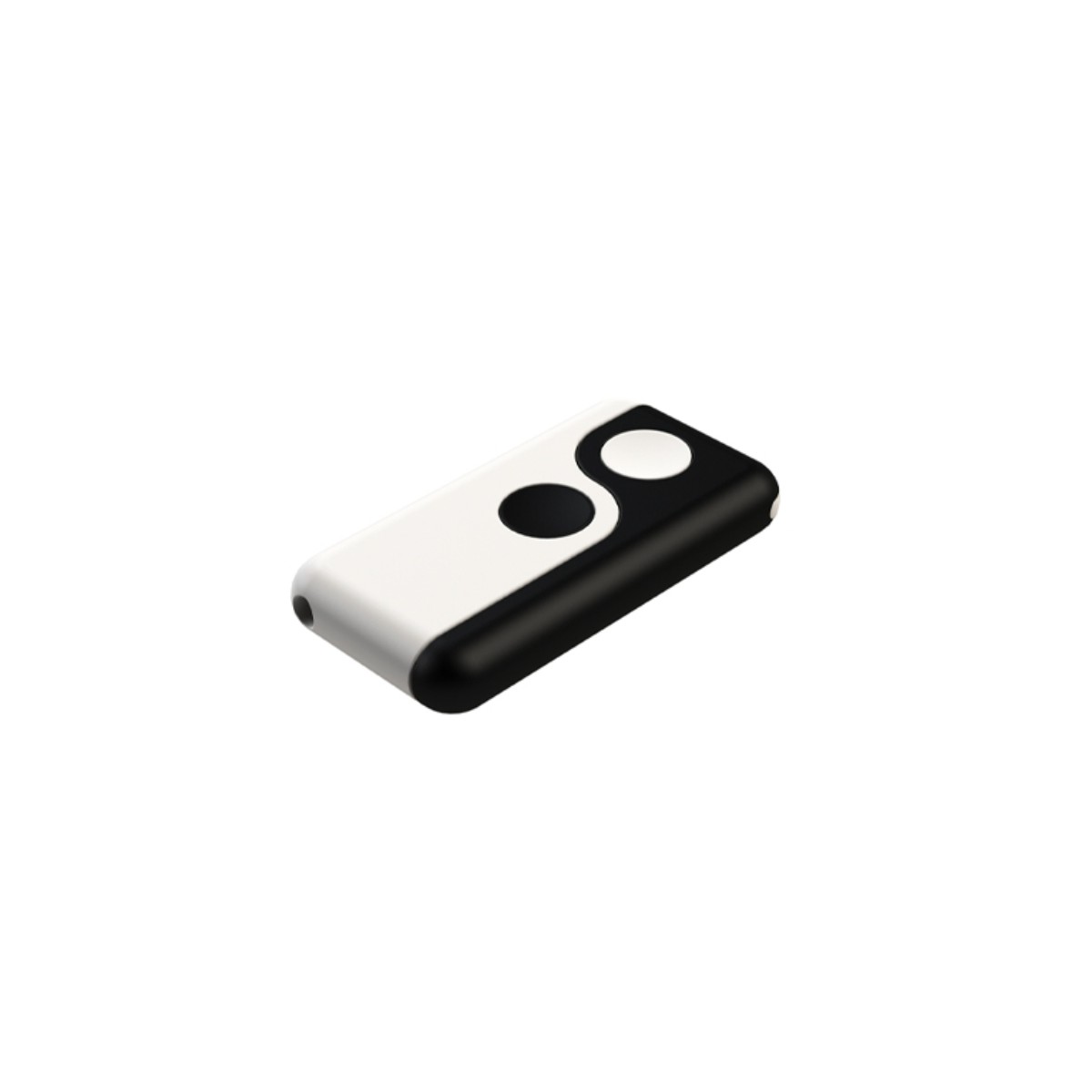

• 2 télécommandes

• 1 paire de cellules photoélectriques de sécurité

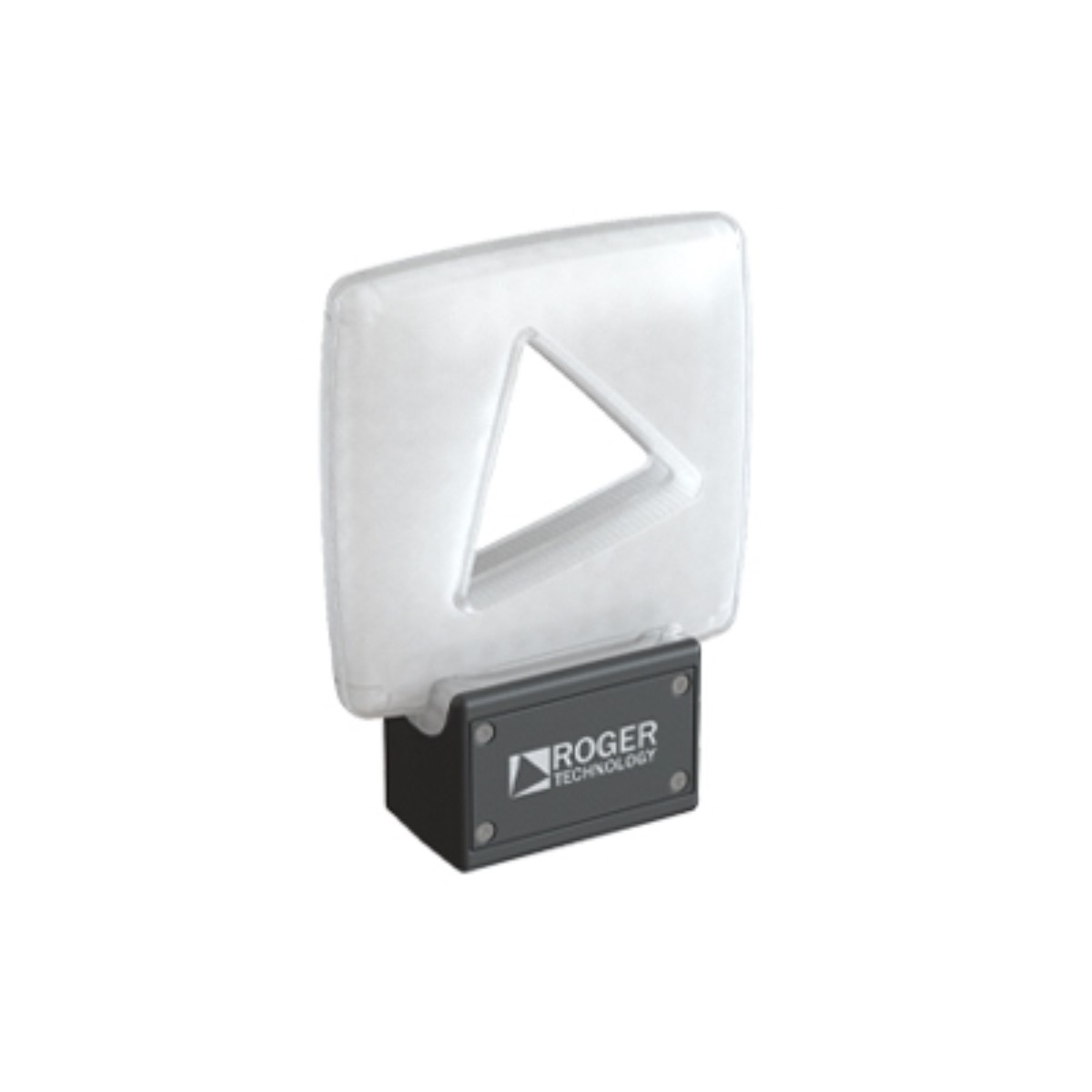

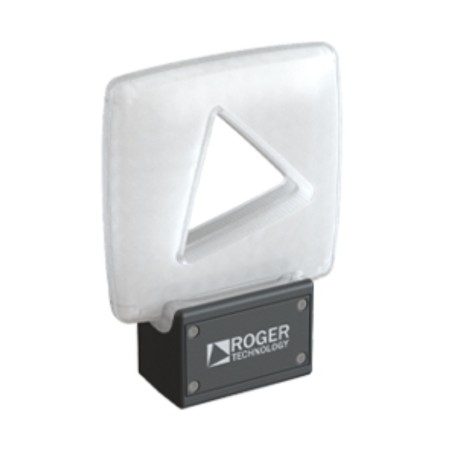

• 1 lumière clignotante 24V

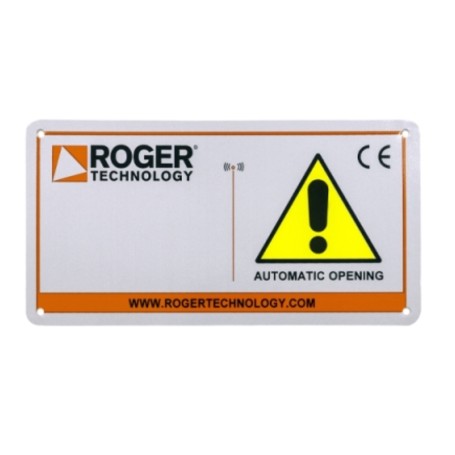

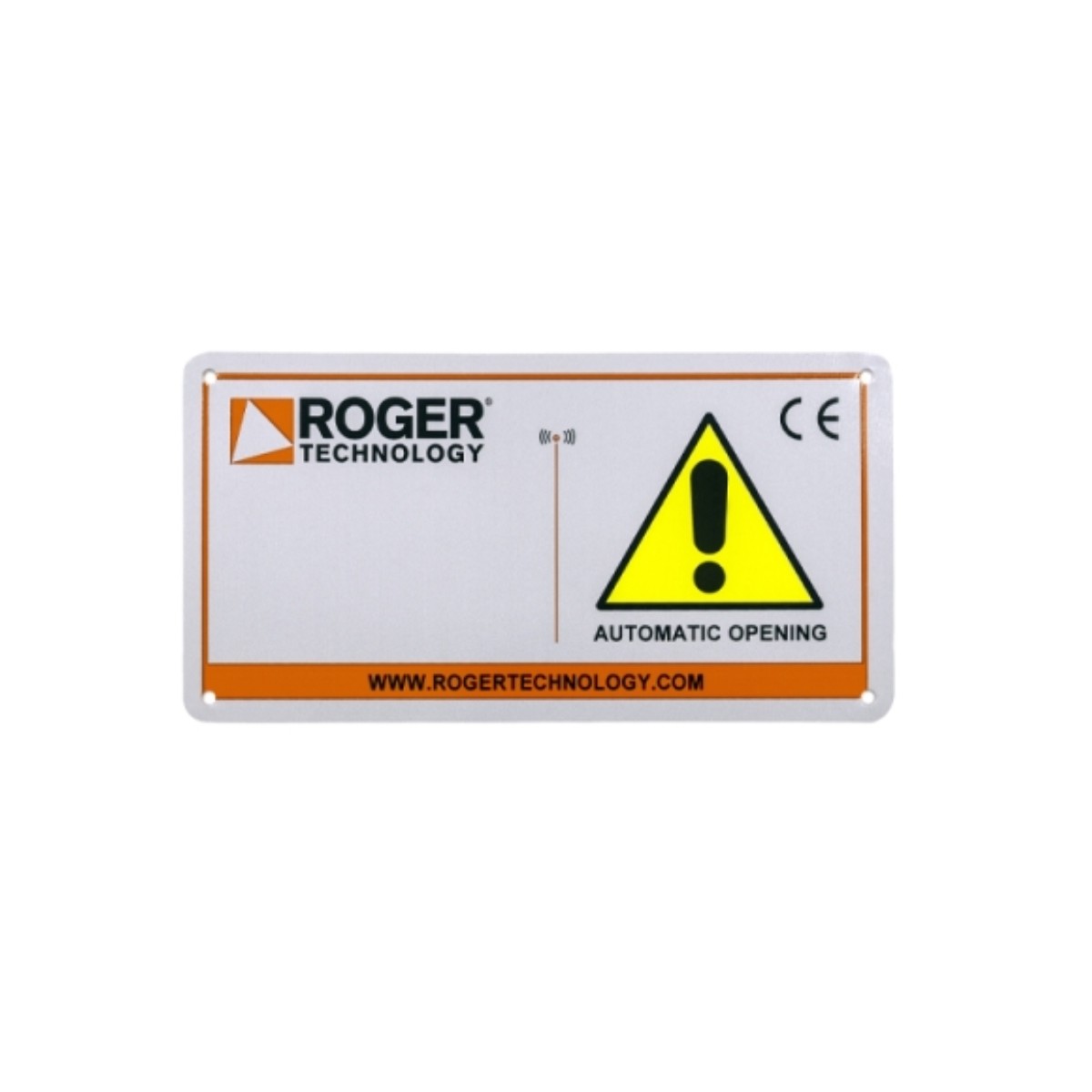

• 1 Panneau d’avertissement

Les moteurs et la centrale électrique sont fabriqués par ROGER Technology.

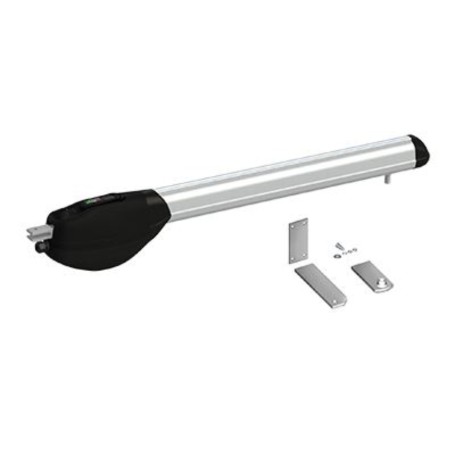

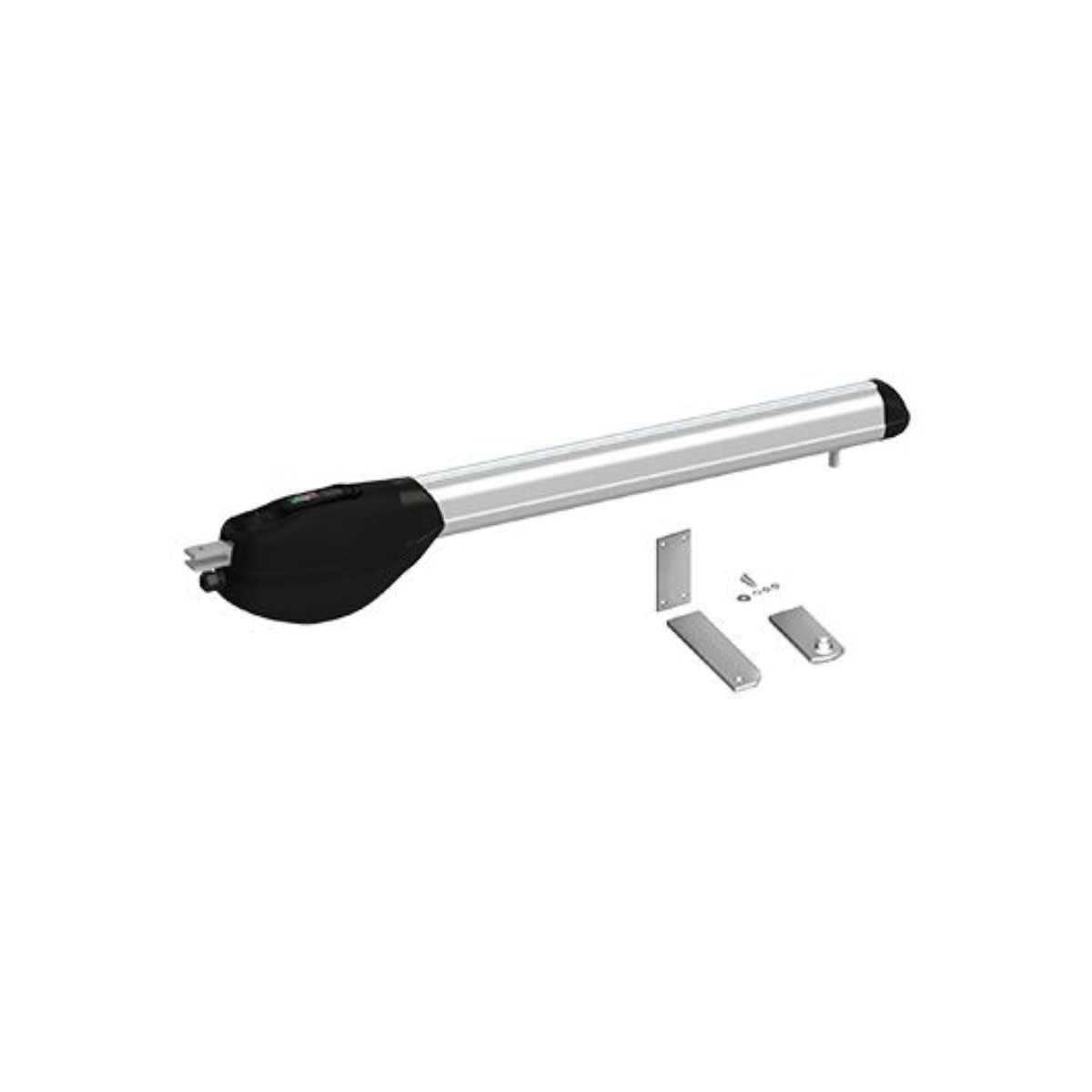

Moteurs BR20/400/R – Réversibles, sans balais, très intensifs

Les actionneurs BR20/400/R sont des moteurs électromécaniques brushless basse tension de 36V conçus pour un usage très intensif.

Caractéristiques clés :

• Puissance moteur : 36V

• Puissance : 210W

• Poussée : 100 – 1500 N

• Course utile : 520 mm

• Vitesse de manœuvre : 2,22 cm/s

• Temps d’ouverture : 18–28 secondes

• Encodeur numérique SENSORLESS natif à 48 PPR

• Jusqu’à 1000 cycles de jours (24 heures sans interruption)

• Classification IP44

• Boîte mécanique réversible

Le véritable avantage : LA RÉVERSIBILITÉ

La boîte de vitesses est réversible.

Cela signifie que :

• En cas de panne de courant, il n’est pas nécessaire de déverrouiller le moteur avec une clé

• La porte peut être poussée manuellement

• Il n’y a aucun risque d’être verrouillé à l’écart en l’absence d’accès secondaire

C’est la solution idéale pour les immeubles d’appartements où il n’existe pas d’autre entrée piétonne.

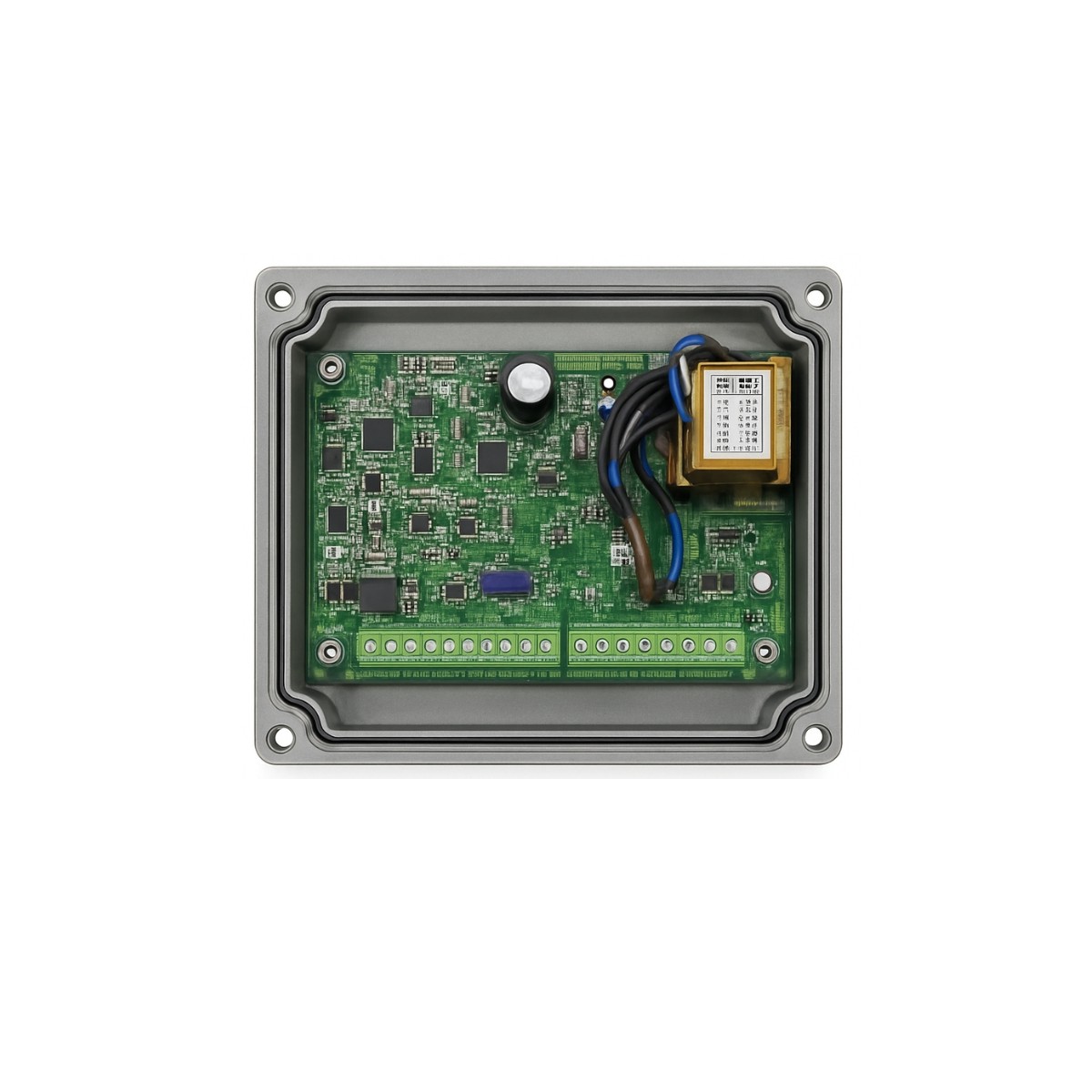

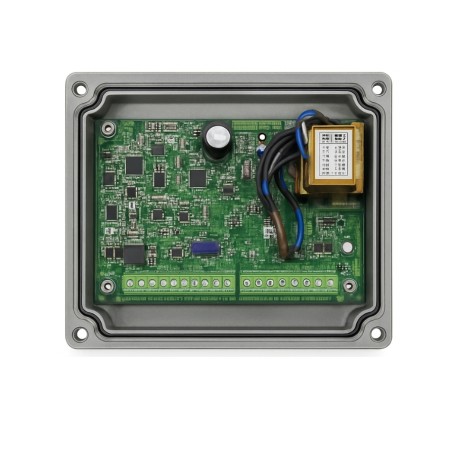

Panneau de contrôle EDGE1/BOX – Contrôle numérique 36V

Le panneau de contrôle numérique EDGE1/BOX est conçu pour la gestion de 2 moteurs brushless de 36V.

Caractéristiques principales :

• Alimentation ligne : 230V AC 50/60Hz

• Consommation en veille : 0,5W

• Gestion de 2 moteurs brushless

• Puissance maximale par moteur : 250W

• Sortie des accessoires : 24V DC – 20W max

• Sortie de verrouillage électrique : 12V DC – 15W max

• Sortie de clignotement : 24V DC – 25W max

• Classification IP54

• Récepteur radio intégré à 2 canaux

• Batterie de secours en option prête

La technologie numérique 36V permet une meilleure efficacité énergétique, un contrôle précis du couple et une meilleure gestion de la sécurité.

Pourquoi ce kit est idéal pour les appartements

✔ Usage intensif réel
✔ Technologie brushless à haute efficacité
✔ Encodeur numérique natif pour le contrôle électronique du couple
✔ Réversibilité mécanique (sécurité immédiate en cas d’urgence)
✔ Nombre élevé de cycles quotidiens
✔ Électronique numérique haute performance 36V

Comparé aux kits irréversibles classiques de 230V, cette configuration propose :

• Sécurité accrue en cas de panne de courant

• Moins de stress mécanique sur le long terme

• Vie plus longue

• Meilleure gestion des forces et conformité aux réglementations

Applications recommandées

• Condominiums de petite et moyenne taille

• Complexes résidentiels

• Accès haute fréquence

• Installations sans accès piétonnier secondaire

Adapté aux vannes battantes avec feuilles jusqu’à 4 mètres avec butées mécaniques à l’ouverture et à la fermeture.

Exclusivité UGATE

Ce kit est une configuration technique conçue et composée de UGATE afin d’offrir aux installateurs une solution professionnelle alternative orientée vers le marché des condominiums, non présente comme un kit standard dans le catalogue.

Il est destiné aux installateurs et professionnels du secteur qui recherchent fiabilité, intensité d’utilisation et véritable sécurité opérationnelle.
