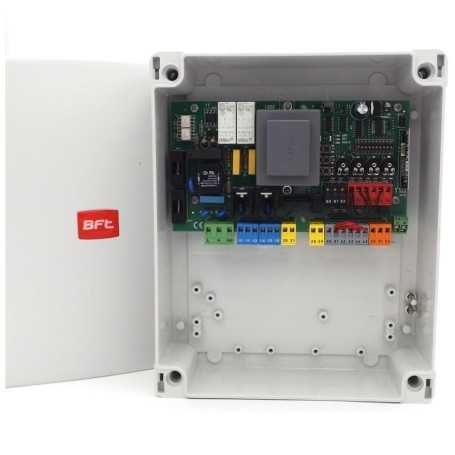

Carte de commande centrale pour moteurs opérateur 230V BFT ALENA SW2 D113811 00004

Panneau de commande avec commutateurs DIP et potentiomètres pour un ou deux opérateurs de 230V/800W utilisés dans les portails battants et les portes pliantes industrielles avec gestion d’un bord sensible et possibilité de vérifier les entrées de sécurité.

Il peut gérer le ralentissement du portail dans les phases d’ouverture et de fermeture.

Il peut également gérer la connexion avec une serrure électrique EBP ou avec un ECB (avec carte d’extension ME). Le récepteur radio est doté de la technologie Rolling Code.

Les borniers sont colorés et amovibles pour faciliter le câblage.

Application : panneau de commande pour 1 ou 2 opérateurs en 230V pour portails battants électromécaniques ou portes pliantes industrielles.

Alimentation de la carte : 230V monophasé

Alimentation opérateur : 230V 400W max par opérateur

Caractéristiques principales : blocs de jonction amovibles avec nouvelle norme de couleur, programmation par commutateur DIP et potentiomètre, récepteur à deux canaux intégré, gestion des ralentissements et contrôle des piétons uniquement par radiocommande.

Fonctions principales : logique 3/4 étapes, ouverture piétonne, dispositifs de sécurité vérifiés en autodiagnostic

Compatibilité : ALTAIR P, ALTAIR et ARIES.

Equipé d’un caisson extérieur étanche.

Remplace l’ancienne version d’ALENA ACL2 D111811 00002

SPÉCIFICATIONS:

ENTRÉES DE SÉCURITÉ

• Photocellule
• Côte active
• Côte résistive
• Cellule photoélectrique vérifiée
• Côte active vérifiée
• Arrêter
• ENTRÉES DE CONTRÔLE
• Commencer
• Ouvrir

SORTIES

• Feu clignotant 230V - 40W
• Puissance maximale : 400+400 W
• Alimentation de la carte : 220-230 V
• N. Nombre maximum de radiocommandes : 63
• Programmation : DIP+TRIMMER
• Alimentation des accessoires : 24 V - 0,2 A
