GIBIDI 20 Nm-es, Ø45 mm-es akkumulátoros csőmotor redőnyökhöz és árnyékolókhoz

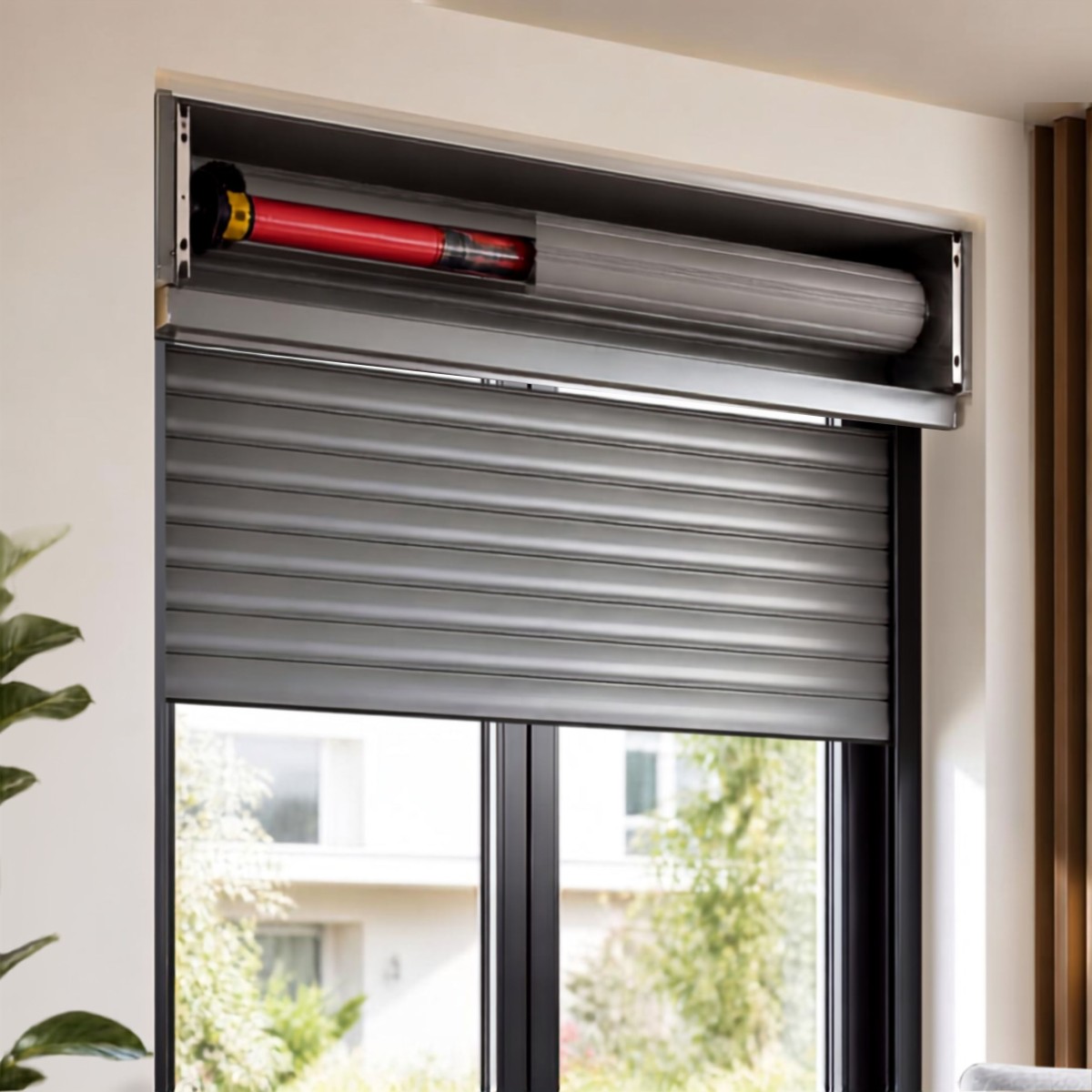

A GIBIDI GBD-EWSETND4520BB BATTERY BIDI 20/10 egy Ø45 mm-es akkumulátoros csőmotor, amelyet redőnyök és rolós árnyékolók motorizálására terveztek. Különösen előnyös olyan esetekben, amikor a nyílászáró közelében nem áll rendelkezésre állandó elektromos tápvezeték.

Az ugyanebbe a termékcsaládba tartozó Ø25 és Ø35 méretű motorokhoz képest ez a modell jelentősen nagyobb forgatónyomatékot biztosít, és nagyobb igénybevételű alkalmazásokhoz készült. A GIBIDI által megadott névleges forgatónyomaték 20 Nm, a legnagyobb tömeg pedig 35 kg.

Mit jelent a 20/10 jelölés?

A 20/10 jelölés a motor legfontosabb mechanikai jellemzőit azonosítja:

20 Nm névleges forgatónyomaték
10 fordulat/perc sebesség

A 20 Nm-es forgatónyomaték lehetővé teszi, hogy ez a modell nagyobb tömegű alkalmazásokhoz használható legyen, mint a BATTERY BIDI 1,1/28 és 6/24 motorok. A GIBIDI prospektusa a 20/10 modellt redőnyön és rolós árnyékolón alkalmazva is bemutatja.

Akkumulátoros motor redőnyökhöz közvetlen elektromos csatlakozás nélkül

A GIBIDI BATTERY BIDI rendszer megkülönböztető jellemzője a beépített akkumulátor.

A motor normál működéséhez ezért nincs szükség állandó közvetlen elektromos csatlakozásra. Ez a megoldás különösen hasznos meglévő redőnyök és árnyékolók automatizálásakor, ha a tok közelében nem alakítottak ki tápellátást.

A GIBIDI a termékcsalád esetében akár 18 hónapos automatikus működést ad meg. Az akkumulátor megfelelő töltővel újratölthető, a töltöttség fenntartása pedig kompatibilis napelemmel is megoldható.

Így a motorizálás új kábelezés és az épület elektromos rendszerén végzett beavatkozások szükségességének csökkentésével valósítható meg.

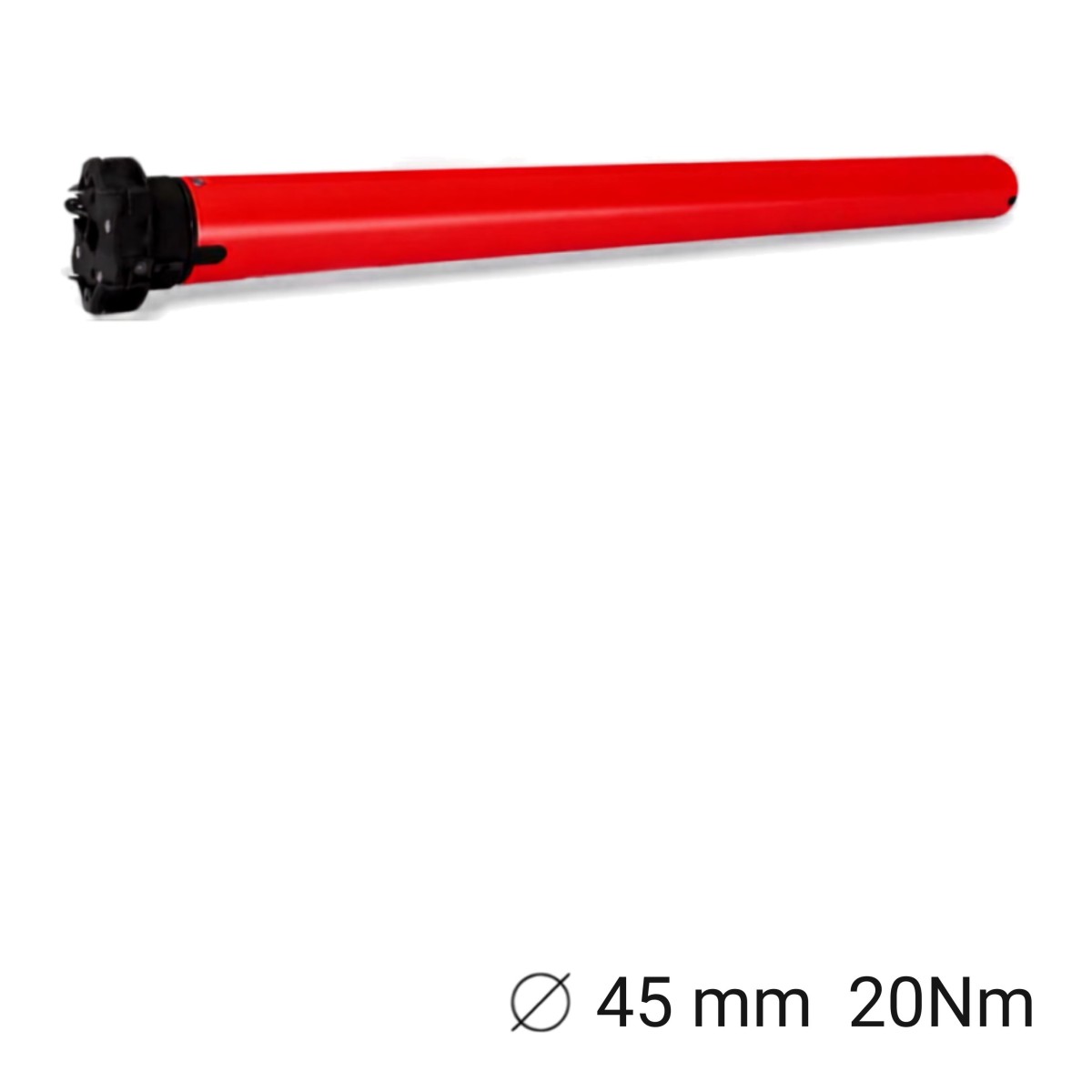

Ø45 mm, 20 Nm és a megadott legnagyobb 35 kg-os tömeg

A GBD-EWSETND4520BB 45 mm átmérőjű csőmotorházzal rendelkezik, és 20 Nm névleges forgatónyomatékot biztosít.

A GIBIDI ehhez a modellhez legfeljebb 35 kg tömeget ad meg.

Az értéket a gyártó által megadott legnagyobb határértékként kell figyelembe venni, nem pedig univerzális emelési kapacitásként. A csőmotor kiválasztásakor a redőny vagy az árnyékoló jellemzőit, a felcsévélési átmérőt, az alkalmazott csövet és a telepítés mechanikai kialakítását is figyelembe kell venni.

Kompakt méretek: Ø45 x 658 mm

A termékcsalád kisebb modelljeihez képest nagyobb forgatónyomaték ellenére a GIBIDI által megadott hosszúság 658 mm.

A fő méretek tehát:

Motorátmérő: Ø45 mm
Hosszúság: 658 mm

Vásárlás előtt ellenőrizni kell, hogy a felcsévélő cső és a rendelkezésre álló hely lehetővé teszi-e a motor beépítését.

Rádióvevő és kétirányú kommunikáció

A motor beépített rádióvevővel rendelkezik, és a GIBIDI kétirányú rendszerét használja.

A termékcsalád prospektusa szerint kompatibilis a GIBIDI BRICK, WALL, SEAN és WSEAN vezérlőrendszereivel, valamint a KUMO WiFi rendszerrel.

A közvetlenül a motorba épített rádióvevő lehetővé teszi rádiós vezérlőrendszer kialakítását külön külső rádióvevő hozzáadása nélkül.

Elektronikus végálláskapcsoló

A GBD-EWSETND4520BB elektronikus végálláskapcsolóval van felszerelve, amelyet a GIBIDI a BATTERY BIDI rendszer további jellemzőjeként emel ki.

A rendszer lehetővé teszi a mozgatás végállási pozícióinak elektronikus kezelését, így nincs szükség hagyományos mechanikus végálláskapcsolókra.

IP44 védettség

A prospektusban IP20 védettségi fokozattal feltüntetett BATTERY BIDI Ø25 és Ø35 modellektől eltérően a 20 Nm-es modell IP44 védettségi fokozattal rendelkezik.

Ez a jellemző megfelelőbbé teszi a gyártó által meghatározott alkalmazások tipikus körülményeihez, ugyanakkor a rendszer telepítésének és védelmének meg kell felelnie a GIBIDI előírásainak.

Tartozék rögzítőkonzol és külön kiválasztandó adapterek

A motor rögzítőkonzollal együtt kerül szállításra.

A felcsévélő csőhöz való adaptereket az alkalmazás alapján kell kiválasztani. Nincs ugyanis egyetlen, minden redőny- és árnyékolócsőhöz megfelelő adapter.

Az adaptereket ezért külön kell igényelni, megadva a felcsévélő cső típusát és méreteit, illetve azt az alkalmazást, amelyre a motort felszerelik.

Ez az ellenőrzés különösen fontos, amikor a GBD-EWSETND4520BB modellt már meglévő redőny motorizálására használják.

A GBD-EWSETND4520BB műszaki jellemzői

A műszaki értékek a GIBIDI BATTERY BIDI prospektusában feltüntetett adatok.

Töltés és napelem

A 20–50 Nm teljesítményosztályú motorokhoz a prospektus a Jack vagy Type-C Ref. 12565 töltőt adja meg, 12 V 1 A értékekkel. A rendszer emellett napelemmel kompatibilisként van feltüntetve, amely az akkumulátor töltöttségének fenntartására használható.

A GIBIDI GBD-EWSETND4520BB ezért különösen érdekes megoldást jelent a gyártó által meghatározott tömegosztályig terjedő redőnyök és rolós árnyékolók automatizálására, különösen akkor, ha el szeretnék kerülni az állandó elektromos tápellátás kiépítését a motorig.
