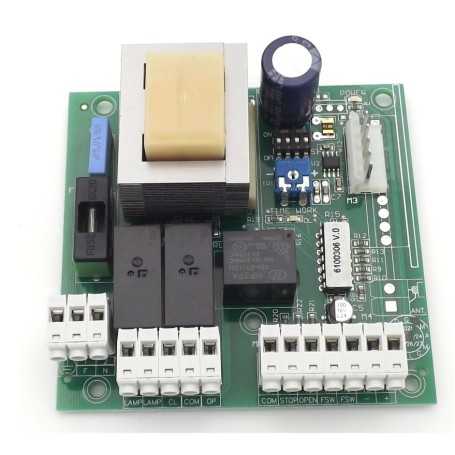

GENIUS 6100306 GEO 13 – Centrale di comando 230V per serrande avvolgibili senza contenitore

La GENIUS GEO 13 (6100306) è una centrale elettronica di comando sviluppata per la gestione di motori monofase 230Vac destinati all'automazione di serrande avvolgibili, tapparelle industriali e chiusure similari.

Grazie alla sua configurazione intuitiva e alla compatibilità con i principali accessori GENIUS e FAAC, rappresenta una soluzione ideale sia nelle nuove installazioni sia nelle sostituzioni di centrali guaste o obsolete.

Uno dei principali vantaggi della GEO 13 è la possibilità di installare direttamente i ricevitori radio ad innesto GENIUS o FAAC tramite il connettore dedicato a 5 pin. Possono essere utilizzati ricevitori sia a 433 MHz che a 868 MHz, consentendo l'impiego di numerosi telecomandi presenti nelle gamme FAAC e GENIUS.

La centrale dispone di ingressi dedicati per:

• Comando di apertura (OPEN)
• Comando di chiusura (CLOSE)
• STOP
• Sicurezza in chiusura
• Rilevamento ostacoli

Sono inoltre disponibili le uscite per:

• Motore 230Vac
• Lampeggiante 230Vac
• Accessori 24Vdc

La programmazione consente di selezionare il funzionamento Passo-Passo oppure Automatico, con tempi di lavoro regolabili tramite trimmer e differenti tempi di pausa selezionabili mediante dip-switch.

Importante

Questo prodotto comprende esclusivamente la scheda elettronica GENIUS GEO 13.

Non è incluso il contenitore plastico stagno IP55, le pressacavo, i supporti di fissaggio o altri accessori di installazione.

La centrale viene quindi fornita come ricambio originale ed è particolarmente indicata per:

• sostituzione di una GEO 13 esistente;
• installazione all'interno di quadri elettrici già presenti;
• integrazione in contenitori idonei realizzati dall'installatore.

Prima dell'acquisto verificare sempre la compatibilità con il proprio impianto e con il tipo di motore installato.

Caratteristiche tecniche

• Codice prodotto: 6100306
• Modello: GEO 13
• Alimentazione: 230Vac 50Hz (+6% / -10%)
• Potenza assorbita: 7W
• Carico massimo motore: 1300W
• Alimentazione accessori: 24Vdc
• Carico massimo accessori: 500mA
• Uscita lampeggiante: 230Vac
• Logiche di funzionamento: Passo-Passo / Automatica
• Tempo di lavoro: da 8 a 90 secondi regolabile
• Tempo di pausa: selezionabile tramite dip-switch
• Ingressi: Alimentazione, Open, Close, Stop, Sicurezza
• Connettore ricevente: rapido a 5 pin
• Compatibilità ricevitori: GENIUS e FAAC ad innesto
• Temperatura di funzionamento: da -20°C a +50°C

Contenuto della confezione

• 1 Centrale elettronica originale GENIUS GEO 13 cod. 6100306

Attenzione: il contenitore stagno IP55 non è compreso nella fornitura.
