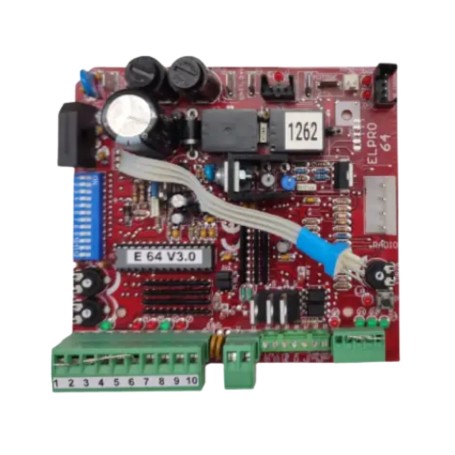

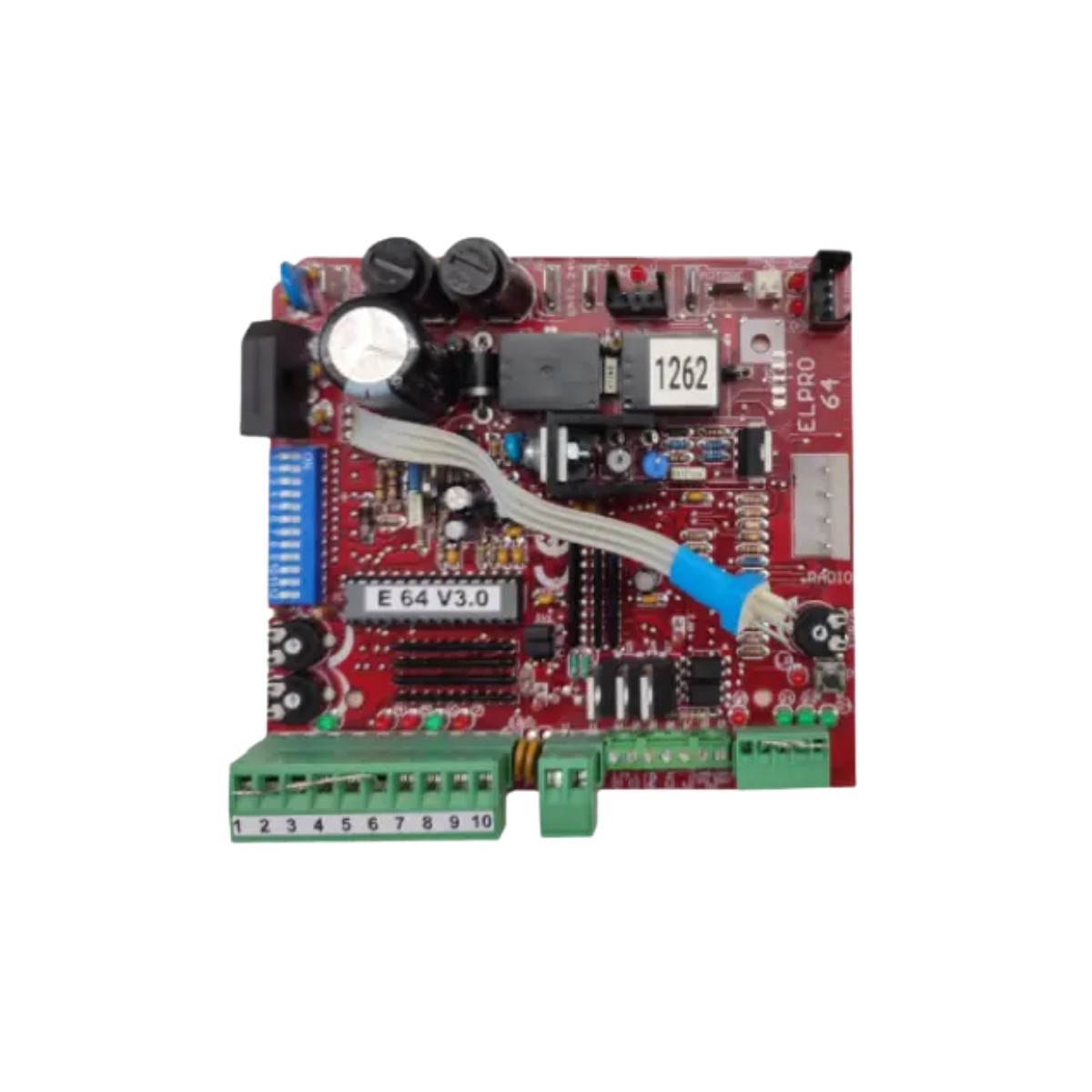

ELPRO 64 Centrale di comando originale FADINI per JUNIOR 624 24Vdc – Sostituisce ELPRO 62

La FADINI ELPRO 64 è la centrale elettronica originale sviluppata per il controllo degli operatori scorrevoli JUNIOR 624 24Vdc.

Questa scheda rappresenta l'evoluzione tecnologica della precedente ELPRO 62, non più disponibile come ricambio originale, ed è oggi l'unica soluzione ufficialmente prevista da FADINI per il ripristino delle automazioni equipaggiate con la vecchia elettronica.

Grazie all'introduzione di nuove funzioni dedicate alla sicurezza, alla gestione elettronica del movimento e alla diagnostica, la ELPRO 64 migliora sensibilmente le prestazioni dell'automazione mantenendo la piena compatibilità con il motore JUNIOR 624.

Compatibilità

La ELPRO 64 è il programmatore elettronico originale per:

• FADINI JUNIOR 624 24Vdc

Sostituisce ufficialmente:

• FADINI ELPRO 62 (fuori produzione)

L'installazione della ELPRO 64 consente di riportare in funzione automazioni che non possono più essere riparate utilizzando la vecchia centrale originale.

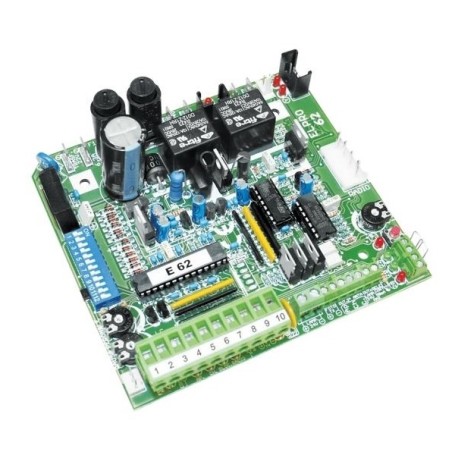

Attenzione: sostituzione della ELPRO 62

La ELPRO 62 non è più disponibile come ricambio originale.

Per effettuarne la sostituzione è necessario utilizzare la nuova ELPRO 64, ma è importante sapere che le due schede presentano una configurazione meccanica differente.

Per questo motivo FADINI prevede obbligatoriamente l'utilizzo del nuovo supporto/copertura originale codice FAD-624132, indispensabile per il corretto montaggio della centrale all'interno dell'operatore.

Si consiglia di verificare attentamente la configurazione dell'automazione prima dell'acquisto, così da ordinare contestualmente anche il guscio di conversione quando necessario.

Funzioni principali

La ELPRO 64 integra numerose funzioni evolute dedicate agli operatori scorrevoli a 24 Vdc:

• Autoapprendimento della corsa
• Gestione automatica dei rallentamenti
• Accelerazione controllata
• Decelerazione controllata
• Gestione encoder
• Antischiacciamento elettronico
• Inversione automatica in presenza di ostacolo
• Freno elettronico
• Apertura pedonale
• Prelampeggio
• Funzione Master/Slave per cancelli contrapposti
• Gestione completa dei dispositivi di sicurezza

Queste funzioni consentono di ottenere movimenti fluidi, precisi e sicuri, riducendo l'usura meccanica dell'automazione.

Sicurezza e diagnostica

La ELPRO 64 integra i più moderni sistemi di controllo previsti dalla tecnologia FADINI.

Sono presenti:

• Autotest fotocellule DSA
• Autotest coste di sicurezza DACS
• Controllo continuo dell'encoder
• Diagnostica mediante LED
• Controllo permanente degli ingressi di sicurezza

I LED diagnostici consentono all'installatore di individuare rapidamente eventuali anomalie durante la fase di installazione o manutenzione, riducendo i tempi di intervento.

Predisposizione batterie tampone

La centrale è predisposta per il collegamento di batterie tampone opzionali, permettendo il funzionamento del cancello anche in caso di mancanza dell'alimentazione elettrica.

Questa funzione aumenta la continuità di servizio dell'impianto e migliora la praticità d'utilizzo nelle installazioni soggette a frequenti interruzioni di corrente.

Caratteristiche tecniche

• Modello: ELPRO 64
• Compatibilità: FADINI JUNIOR 624
• Alimentazione scheda: 230 Vac - 50 Hz
• Alimentazione motore: 24 Vdc
• Potenza massima motore: 200 W
• Uscita luce di cortesia: 24 Vdc - 50 mA
• Alimentazione accessori (fotocellule, selettore, ricevente): 24 Vdc - 500 mA
• Uscita spia di segnalazione: 24 Vdc - 1 W
• Uscita DSA: 24 Vdc - 150 mA
• Gestione encoder
• Autoapprendimento della corsa
• Gestione rallentamenti
• Antischiacciamento elettronico
• Freno elettronico
• Apertura pedonale
• Funzione Master/Slave
• Diagnostica LED
• Autotest DSA
• Autotest DACS

Contenuto della confezione

La confezione comprende:

• Centrale elettronica originale FADINI ELPRO 64
• Manualistica del produttore

Il coperchio/supporto FAD-624132 non è compreso e deve essere acquistato separatamente quando la centrale viene utilizzata per sostituire una ELPRO 62.

Avvertenza importante

Se la centrale viene installata in sostituzione della ELPRO 62, verificare attentamente la configurazione dell'automazione e ordinare anche il guscio originale FADINI FAD-624132.

L'utilizzo del vecchio contenitore potrebbe infatti impedire il corretto fissaggio della nuova elettronica.

Tempi di consegna

La FADINI ELPRO 64 è normalmente disponibile su ordinazione con tempi medi di evasione di circa 10 giorni lavorativi, salvo disponibilità del produttore.

Perché scegliere la ELPRO 64 originale FADINI

La ELPRO 64 rappresenta l'evoluzione ufficiale della storica ELPRO 62 e costituisce oggi il ricambio originale indispensabile per mantenere operative le automazioni JUNIOR 624. Grazie alla gestione dell'encoder, ai rallentamenti automatici, alle funzioni di antischiacciamento, alla diagnostica LED, agli autotest DSA e DACS e alla predisposizione per batterie tampone, offre un livello di sicurezza, affidabilità e prestazioni superiore rispetto alla precedente generazione, assicurando una lunga durata dell'impianto e una manutenzione semplificata.
