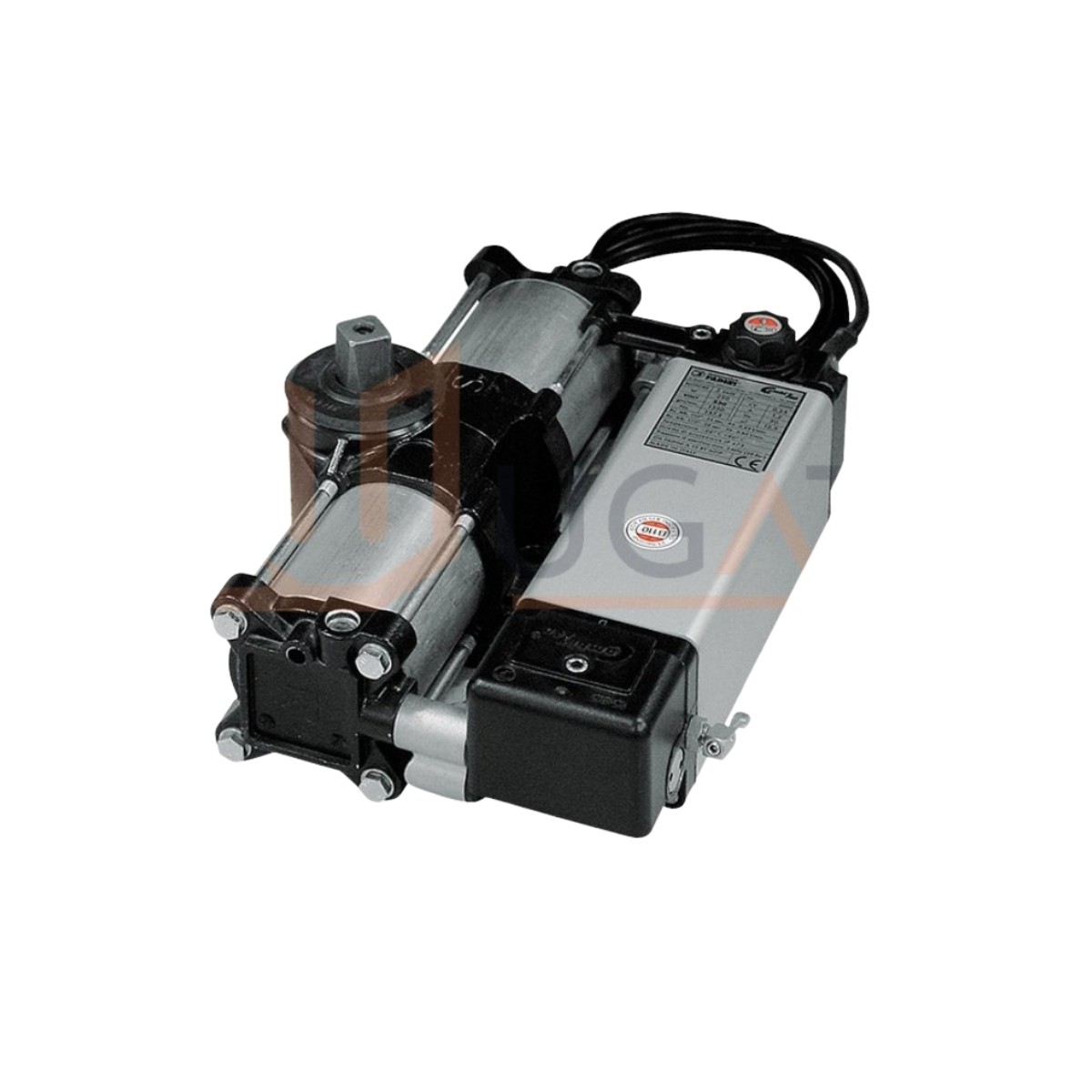

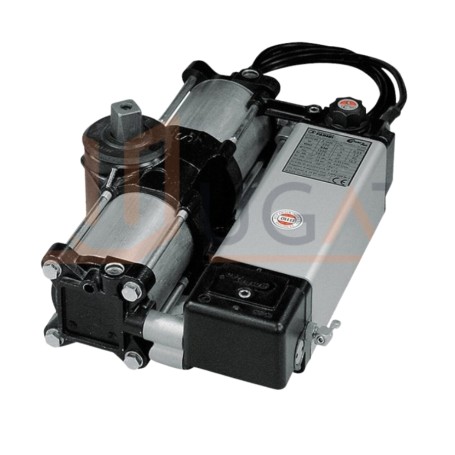

FADINI 7679N3DXL – Attuatore oleodinamico interrato COMBI 740 110° destro

Il FADINI 7679N3DXL appartiene alla serie COMBI 740 110°, una gamma di attuatori oleodinamici a montaggio interrato progettata per garantire elevate prestazioni, massima affidabilità nel tempo e un impatto estetico nullo.

L’operatore è composto da centralina idraulica e martinetto integrati in un unico corpo compatto, alloggiato all’interno della cassa di fondazione in acciaio zincato (spessore 3 mm), studiata per resistere alla corrosione e alle sollecitazioni tipiche degli impianti industriali e residenziali intensivi.
È disponibile, come accessorio separato, anche la cassa in acciaio inox AISI 304 per installazioni in ambienti particolarmente aggressivi.

Tecnologia oleodinamica

Il sistema oleodinamico assicura un movimento fluido, potente e silenzioso, con una rotazione dell’albero fino a 110°.
La sicurezza antischiacciamento è garantita dalle valvole by-pass integrate, che permettono la regolazione della forza di spinta in conformità alle normative vigenti.

Questa versione è reversibile (senza blocco idraulico) e viene fornita di serie con regolatore di flusso per la gestione della velocità di manovra.
Non è invece disponibile il blocco idraulico bidirezionale né il rallentamento autofrenante.

⚠ Nota installativa importante
Per i modelli con codice contenente la lettera “N” (come questo), è obbligatorio l’utilizzo dell’elettroserratura.
L’elettroserratura è sempre necessaria per ante superiori a 2 metri, indipendentemente dal peso.

Sicurezza e affidabilità

Lo sblocco di emergenza è realizzato in acciaio stampato, facilmente azionabile sia dall’interno che dall’esterno tramite apposita chiave ergonomica.
Il prodotto è testato e certificato CE, con prove di tipo eseguite secondo normativa.

Ogni codice comprende l’attuatore completo di cavo di alimentazione elettrica.

Dati tecnici principali

• Alimentazione: 230 Vac – 50 Hz

• Potenza assorbita: 250 W

• Corrente assorbita: 1,2 A

• Potenza resa: 0,18 kW / 0,25 HP

• Coppia di lavoro: 250 – 400 Nm

• Temperatura di esercizio: -20 °C ÷ +80 °C

• Grado di protezione: IP67

• Tipo di olio: 708L

Limiti di utilizzo

• Lunghezza massima anta: 4 m

• Peso massimo anta: 700 kg

• Versione: destra

• Rotazione massima: 110°
