OPTIGATE YAW-001000181 – Fotocellula laser senza ricevitore con sensibilità regolabile
Fotocellula laser innovativa con telemetro integrato per automazioni di cancelli e varchi. Funzionamento senza ricevitore né riflettore. Nuovo firmware con regolazione automatica o manuale della potenza e sensibilità del laser, per la massima affidabilità anche in condizioni atmosferiche critiche. Testina orientabile a 180°.
Il prezzo più basso degli ultimi 30 giorni: 139,00 €
Spedizione rapida
Materiale disponibile spedito in 2/3 giorni
Pagamento sicuro
Sistemi verificati per i pagamenti
Punti ritiro
+30.000 punti di ritiro in Italia
Garanzia prodotti
Garanzia diretta dal nostro store
Reso garantito
14 giorni per il reso
Noi ti consigliamo
Articoli correlati
UGATE SHOP è un venditore affidabile? Quali sono le opinioni dei clienti?
In questo post vi riportiamo le opinioni di alcuni nostri clienti che sono rimasti super soddisfatti del nostro...
Leggi di più
Fotocellula singola che sostituisce tutte le fotocellule tradizionali e le reflex
Grazie alla tecnologia laser ToF, la OPTIGATE riesce a sostituire qualsiasi coppia di fotocellule e le fotocellule...
Leggi di più
La fotocellula laser OPTIGATE rappresenta una soluzione avanzata per cancelli automatici e sistemi di automazione professionale. Grazie al telemetro laser integrato, funziona senza ricevitore e senza la necessità di portare cavi su entrambi i lati del varco, semplificando notevolmente l’installazione e riducendo tempi, costi e possibili punti di guasto.
A differenza delle tradizionali fotocellule reflex, OPTIGATE non utilizza specchi riflettenti. Questo consente un funzionamento stabile anche in ambienti difficili: polvere, pioggia, condensa, umidità o sporcizia non compromettono la rilevazione, garantendo prestazioni costanti nel tempo.
Nuovo firmware – regolazione avanzata laser
Il firmware aggiornato introduce una gestione evoluta della potenza e della sensibilità del laser, selezionabile in due modalità:
-
Regolazione automatica: il dispositivo adatta in autonomia la potenza del laser in base alle condizioni ambientali, migliorando l’immunità a disturbi causati da sole diretto, pioggia intensa, neve o riflessi anomali.
-
Regolazione manuale: consente all’installatore di impostare una sensibilità più elevata quando è richiesto un intervento rapido e puntuale, oppure una risposta più filtrata in contesti critici.
Questa evoluzione rende OPTIGATE estremamente versatile, adatta sia a installazioni standard sia a situazioni complesse o fortemente esposte agli agenti atmosferici.
Testina orientabile e modalità operative
La testina orientabile a 180° permette un montaggio flessibile anche in spazi ristretti o con geometrie non convenzionali.
La fotocellula OPTIGATE dispone ora di due sole modalità operative, entrambe utilizzabili sia come fotocellula di sicurezza che per il comando di apertura automatica, in base alla configurazione scelta:
-
SAFETY PLUS: rilevamento laser con portata fino a 9 metri, ideale per applicazioni dove è richiesta la massima copertura e una maggiore tolleranza alle condizioni ambientali critiche.
-
SAFETY NORMAL: rilevamento laser con distanza impostabile e portata fino a 6 metri, indicata per installazioni standard o dove è necessaria una risposta più selettiva.
Grazie al nuovo firmware, entrambe le modalità possono essere regolate in sensibilità e potenza del laser, permettendo di adattare OPTIGATE sia a funzioni di protezione del varco sia a funzioni di attivazione apertura, senza vincoli di utilizzo.
Nota: le modalità SAFETY PLUS e SAFETY NORMAL non identificano una funzione fissa (sicurezza/apertura), ma una diversa logica di rilevamento e portata. La funzione finale dipende dal collegamento alla centrale e dalla regolazione di sensibilità.
Optional tettuccio di protezione
È ora disponibile un tettuccio di protezione opzionale, acquistabile separatamente, progettato per ridurre ulteriormente l’influenza di sole diretto, pioggia battente e neve.
Il tettuccio è compatibile anche con le versioni precedenti di OPTIGATE, rendendolo ideale per migliorare installazioni già esistenti in contesti particolarmente problematici.
Caratteristiche tecniche
-
Alimentazione: 12–24 V AC/DC
-
Portata massima:
-
fino a 9 m (SAFETY PLUS)
-
fino a 6 m (SAFETY NORMAL / OPEN)
-
-
Tecnologia laser con telemetro integrato
-
Regolazione potenza e sensibilità laser: automatica o manuale
-
Testina rotante a 180°
-
Uscita relè: 30 VDC – 0,5 A
-
Grado di protezione: IP54
-
Temperatura di esercizio: da -10 °C a +60 °C
-
Dimensioni: 36 × 123 × 33 mm
-
Peso: 69 g
Vantaggi principali
-
Nessun ricevitore né riflettore necessario
-
Installazione rapida, pulita e meno invasiva
-
Maggiore immunità ai disturbi atmosferici grazie al nuovo firmware
-
Sensibilità regolabile in base alle esigenze applicative
-
Manutenzione ridotta
-
Compatibile con optional tettuccio anche su installazioni esistenti
Applicazioni consigliate
-
Cancelli automatici scorrevoli e a battente
-
Barriere veicolari
-
Porte sezionali e basculanti
-
Automazioni per varchi interni ed esterni
8054042000209
YAW-001000181
PREMESSA
Questa fotocellula laser è progettata per risolvere situazioni installative in cui i sistemi tradizionali risultano difficili o impossibili da applicare.
Grazie alla tecnologia con telemetro integrato, consente di realizzare sistemi di sicurezza anche in contesti complessi, senza necessità di cablaggi tra i lati o utilizzo di riflettori.
CASO 1 - ANTA A BATTENTE CHE APRE VERSO UN MURO
Quando l’anta apre verso un muro o una superficie fissa, si crea una zona cieca non visibile, con rischio di schiacciamento.
 |
 |
In queste situazioni ci potrebbero essere dei problemi nel cablaggio delle fotocellule tradizionali oppure delle problematiche di spazi che le fotocellule tradizionali non riescono a risolvere.
 |
 |
Si possono infatti presentare 2 situazioni molto comuni:

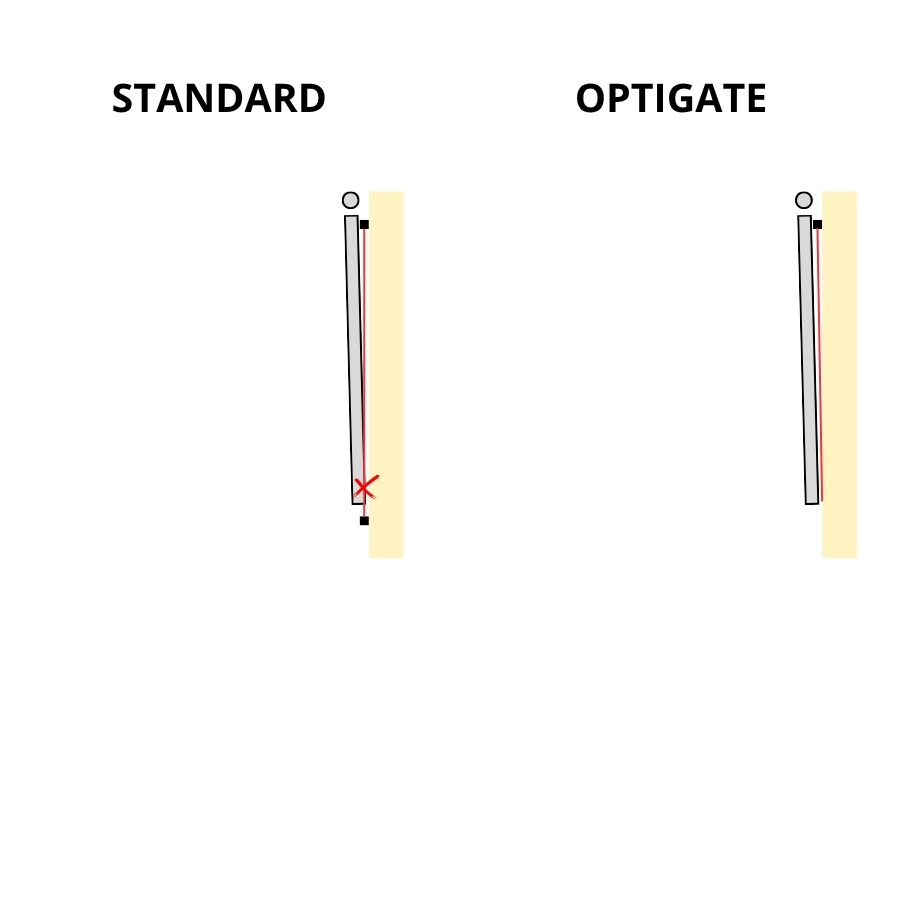

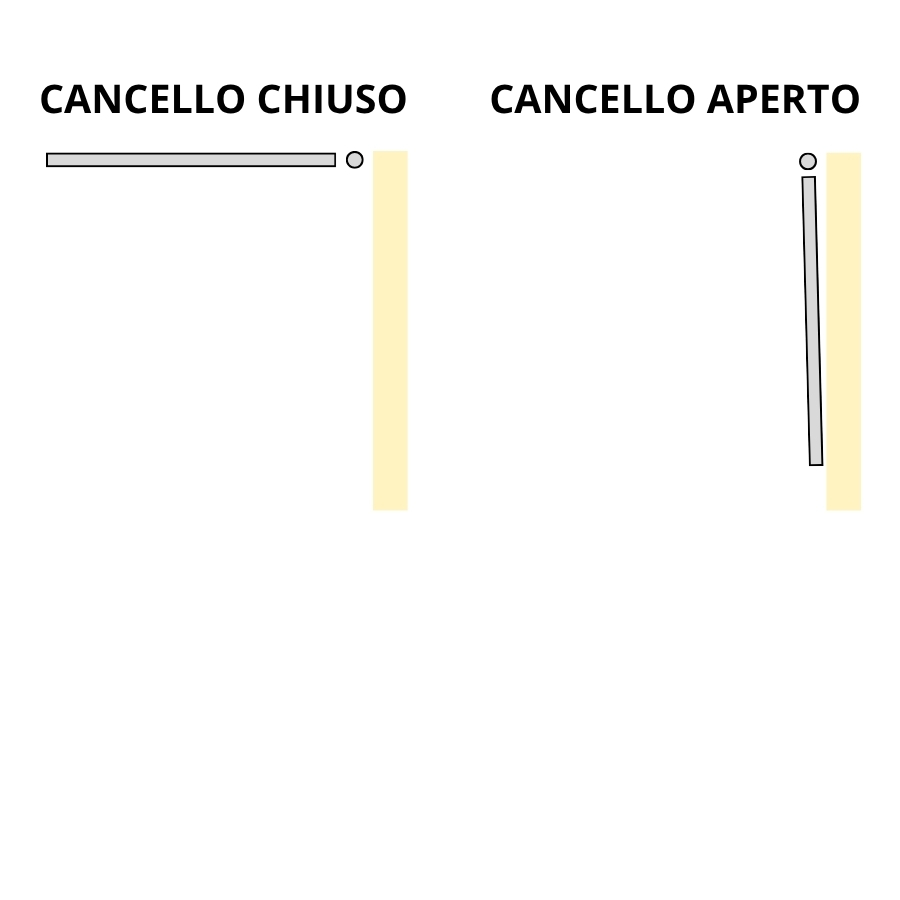

Anta che arriva a battuta contro il muro
Può verificarsi il caso in cui la punta dell’anta debba arrivare fino a toccare il muro in fase di apertura.
In questa configurazione:
una coppia di fotocellule tradizionali (TX/RX) non è utilizzabile, poiché il raggio verrebbe inevitabilmente interrotto dall’anta stessa durante il movimento;
non è quindi possibile realizzare una protezione lineare tra i due lati.
In questo contesto, la fotocellula laser permette di proteggere la sola area retrostante l’anta, cioè la zona che rimane libera e dove esiste un reale rischio di interferenza.
È importante considerare che:
la protezione della zona di schiacciamento tra punta dell’anta e muro deve essere gestita con altri dispositivi o soluzioni specifiche, in funzione della configurazione dell’impianto.

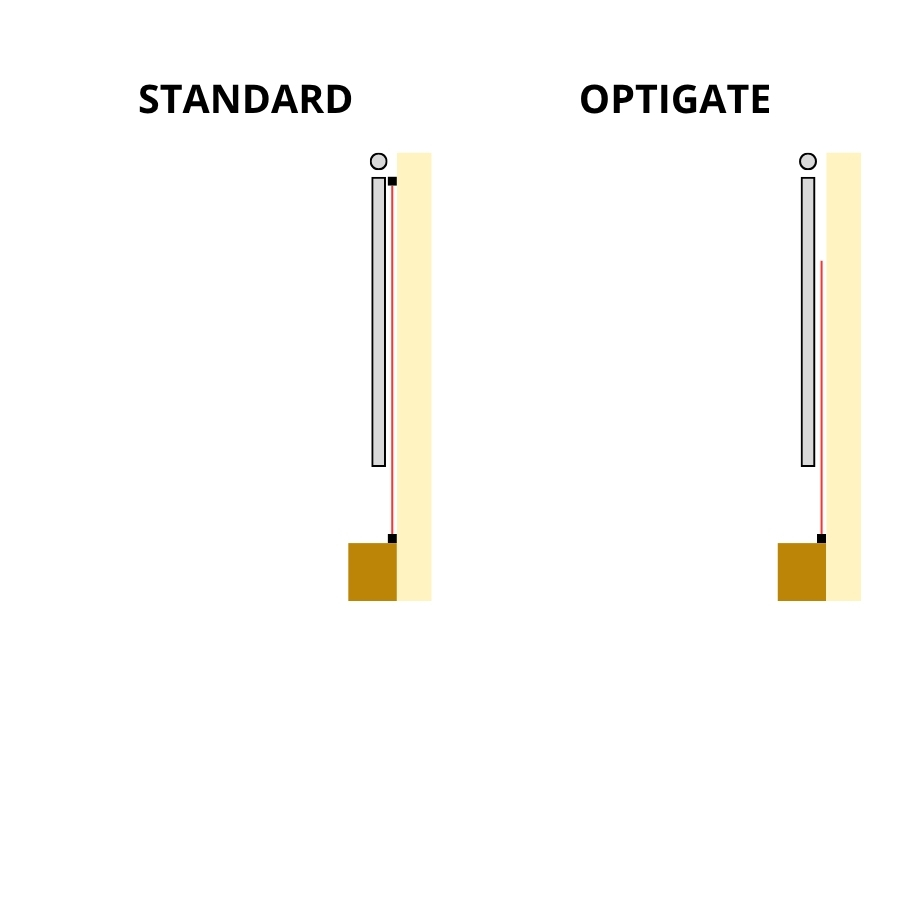

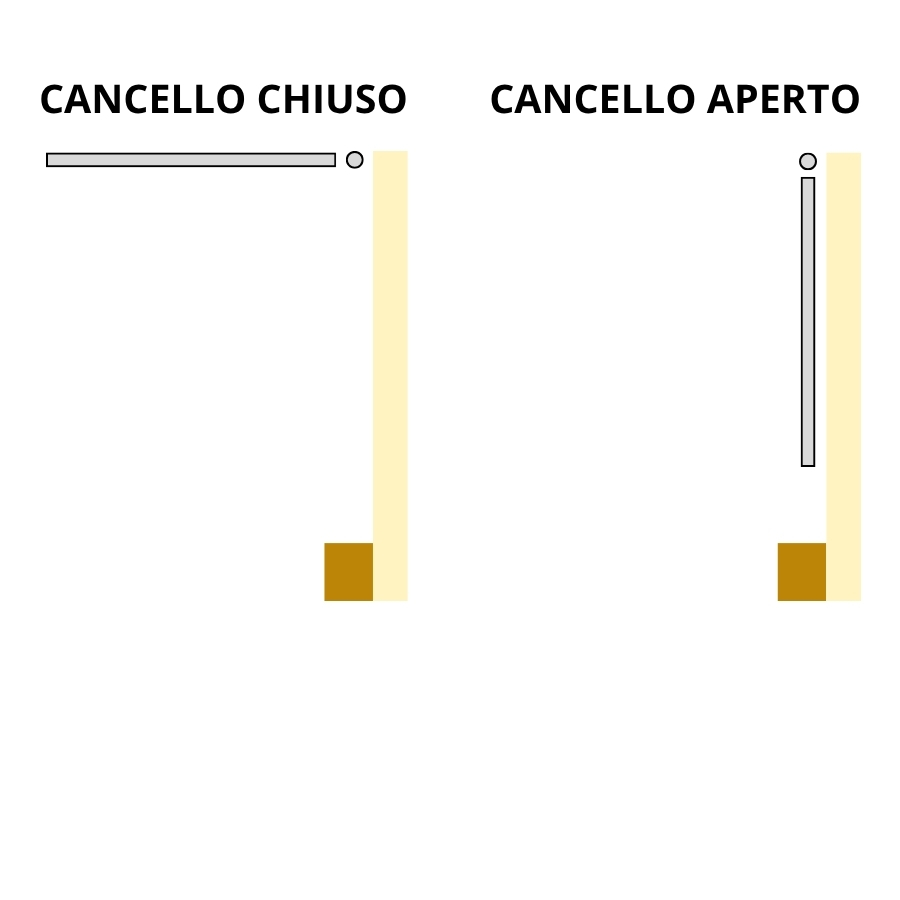

Anta parallela al muro con spazi ridotti
Un’altra situazione frequente è quella in cui:
l’anta, una volta aperta, rimane parallela al muro
lo spazio tra anta e muro è molto ridotto
la centrale di comando si trova sullo stesso lato
In questo caso, l’utilizzo di fotocellule tradizionali può risultare complesso per:
difficoltà nel passaggio dei cavi
necessità di opere murarie (tracce, tubazioni)
La fotocellula laser consente invece di:
essere installata direttamente sul lato della centrale
evitare completamente il cablaggio tra i due lati
ridurre tempi e complessità di installazione
Vantaggio chiave della tecnologia laser
In entrambe le configurazioni, il vantaggio principale è la possibilità di:
installare il dispositivo su un solo lato
adattare la rilevazione alla reale area da proteggere
intervenire anche su impianti esistenti senza modifiche invasive

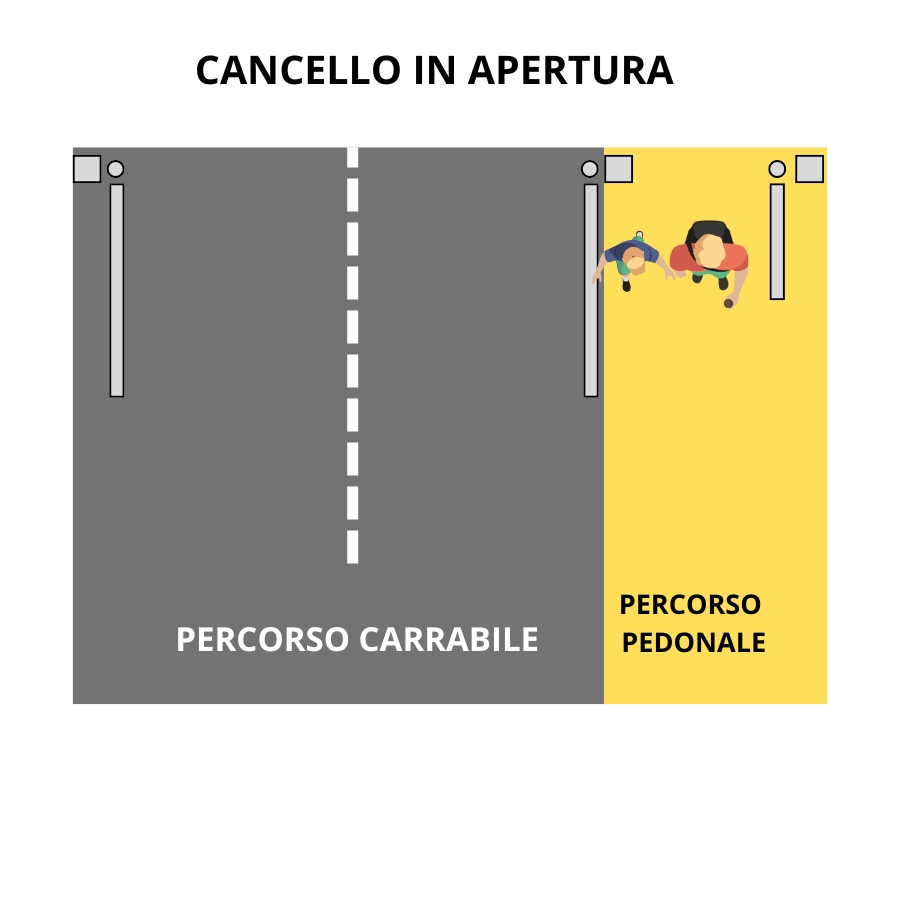

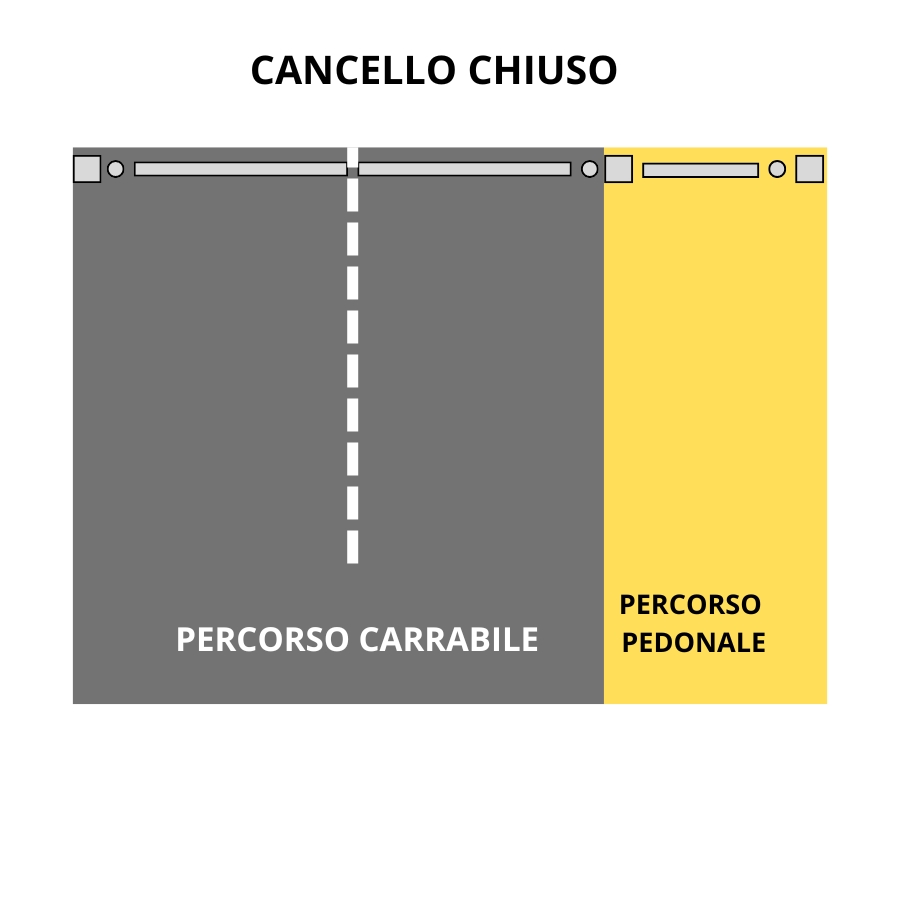

CASO 2 - PROTEZIONE LATO ESTERNO CON PASSAGGIO PEDONALE
In ambito condominiale è frequente la presenza di cancelli carrabili affiancati da passaggi pedonali non separati fisicamente. in questa situazione i pericoli che si creano sono causati da:
- passaggio promiscuo pedoni/veicoli
- rischio impatto durante l'apertura
- presenza di bambini e traffico pedonale
Per limitare questo rischio utilizzando dei mezzi tecnologici tradizionali come la coppia di fotocellule RX/TX si rischia di:
- installare colonnine o supporti nel percorso pedonale
- dover passare cavi e fare scavi e attraversamenti

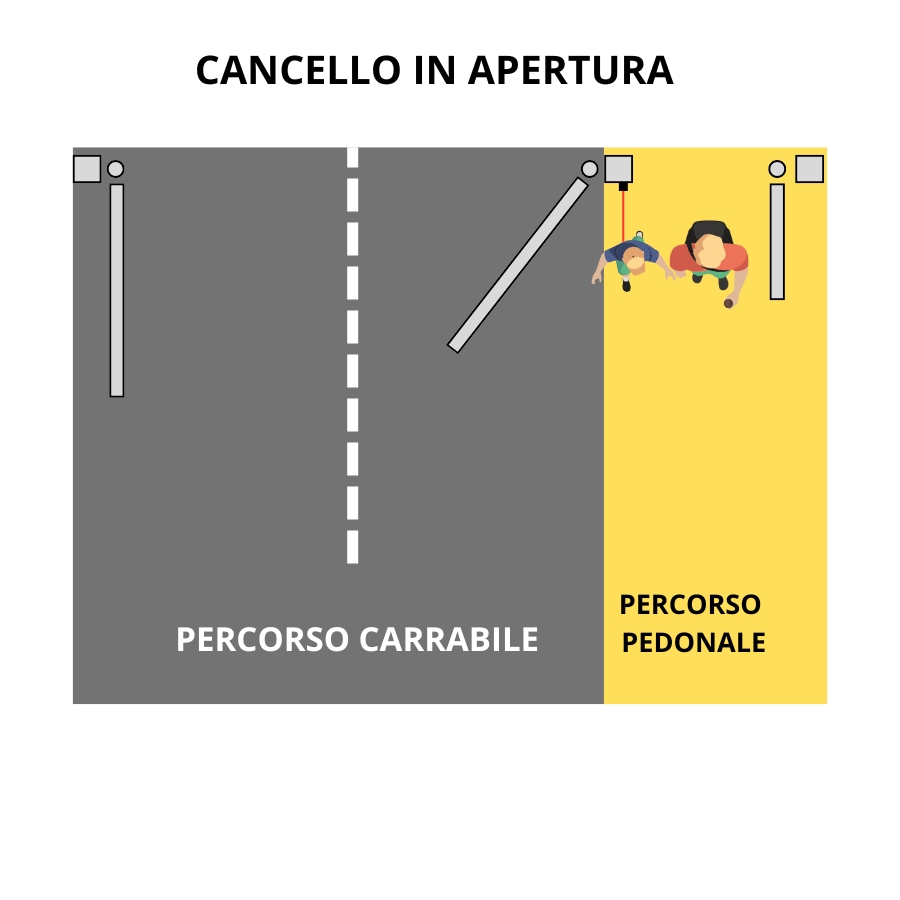

Attraverso l'uso della tecnologia laser di OPTIGATE invece si può installare il sensore direttamente su di una colonna e proteggere la parte retrostante del cancello.
Logicamente ogni installazione va valutata caso per caso e ogni dispositivo va correttamente inserito all'interno del più complesso sistema di automazione (o della macchina come recita la normativa). I nostri esempi sono solamente dei casi applicativi teorici per far vedere in quante situazione la fotocellula laser OPTIGATE può essere utilizzata.
Se sei un installatore iscritto al nostro CLUB ed hai un accesso privato, potrai visualizzare delle guide ancora più particolari, dove ti mostriamo effettivamente cablaggi e settaggi, caso per caso.
