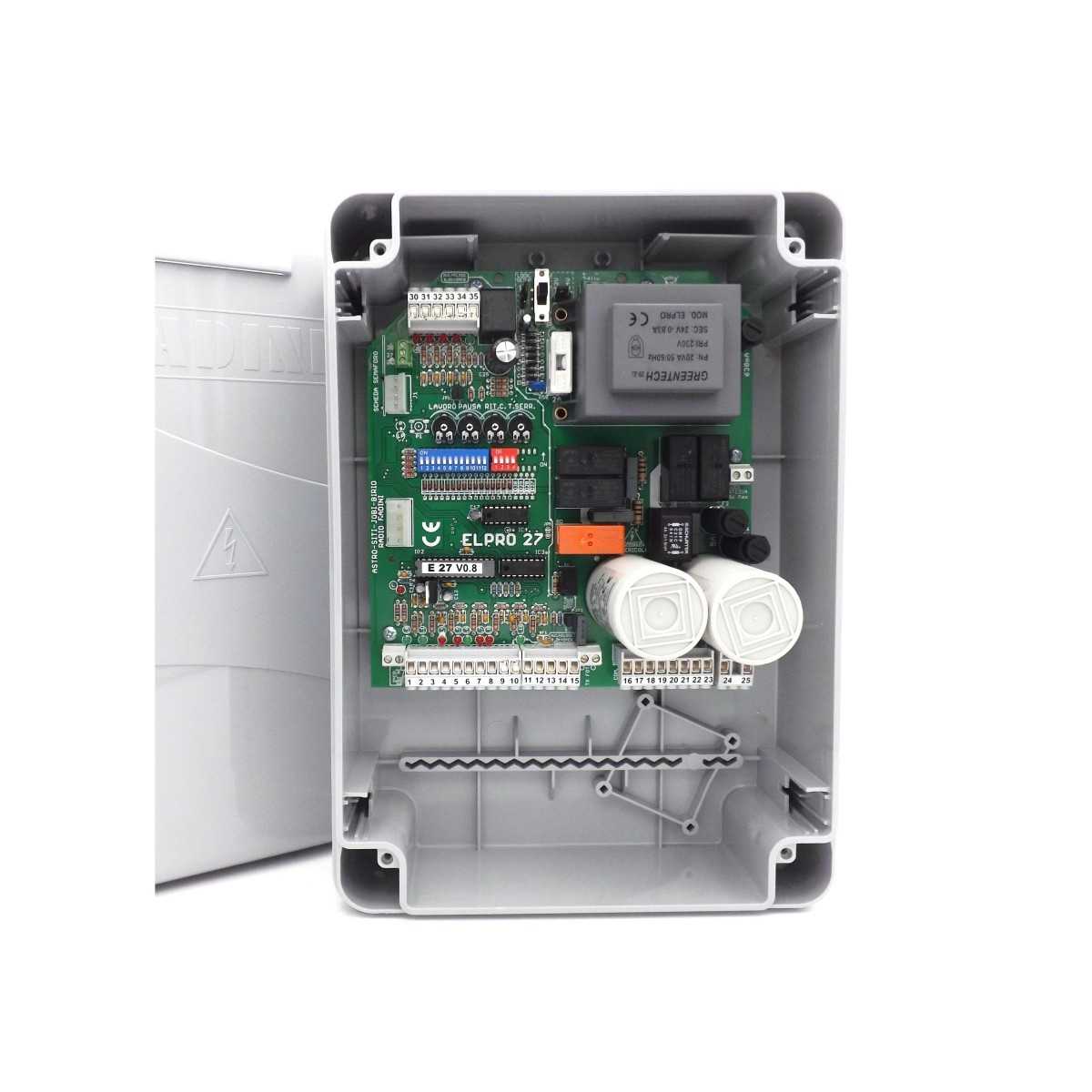

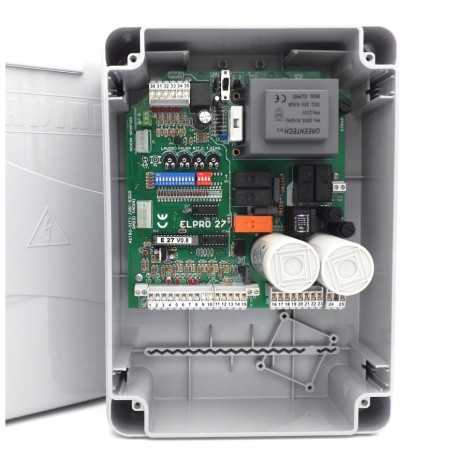

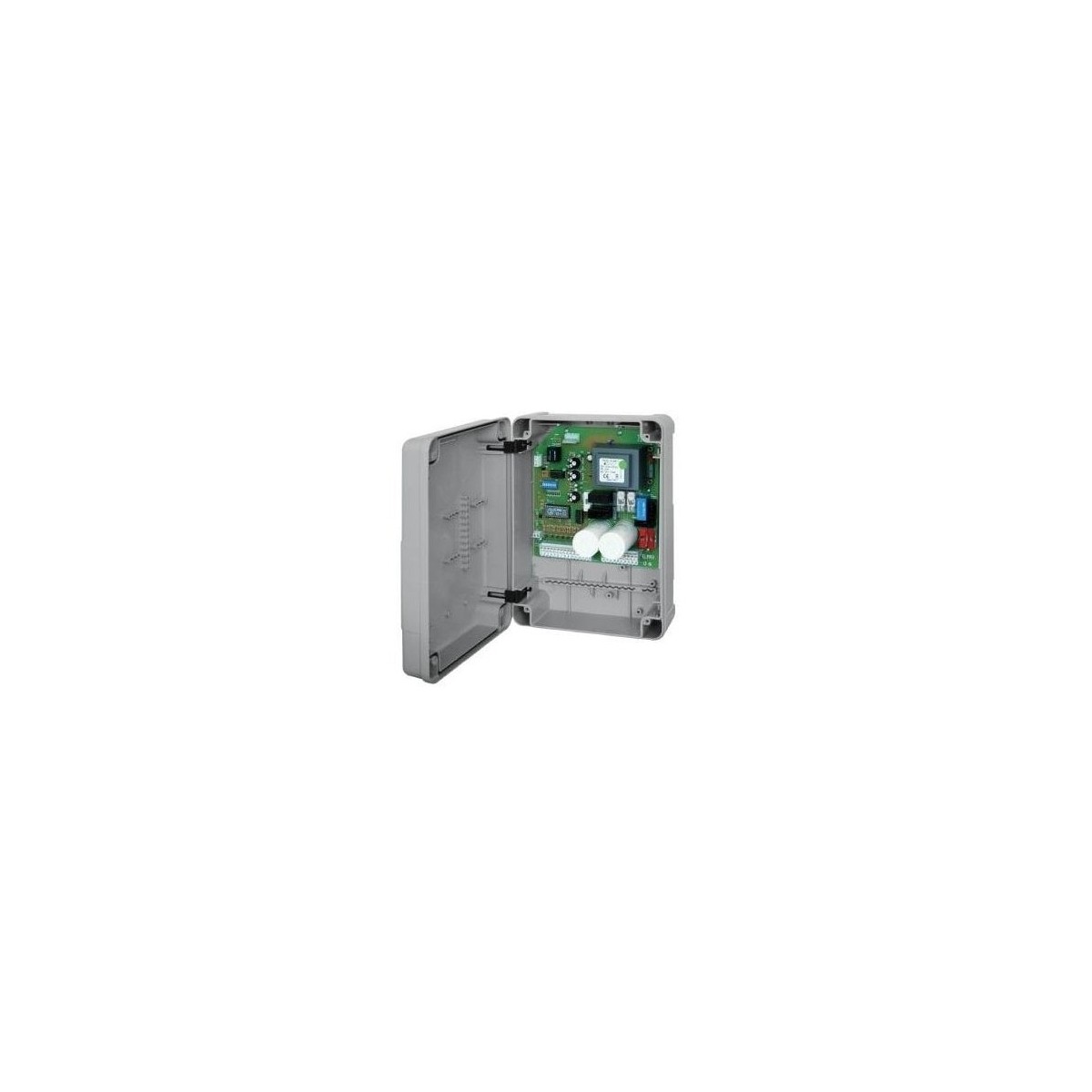

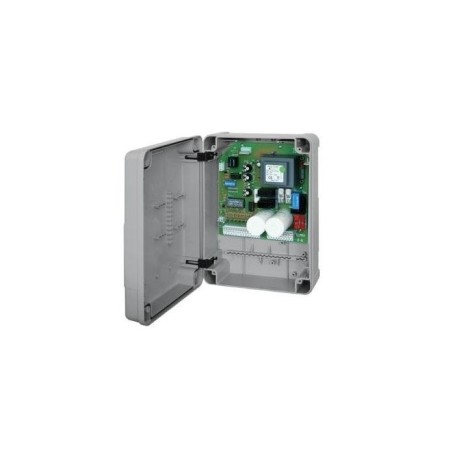

Painel de controle da placa de controle para portões de FADINI ELPRO 27 7047L

Unidade de controle completa com caixa estanque para portões basculantes com ou sem interruptores de limite. A programação é muito simples e ocorre através do uso de dip-switches e trimmers, portanto, com uma lógica antiga, mas consolidada ao longo do tempo.

As principais funções desta unidade de controle são: ajustes intuitivos via aparador e dip-switch: fonte de alimentação de bloqueio elétrico, autoteste de fotocélula (DSA), autoteste de borda de segurança (DACS), predisposição de semáforo para até três luzes, armazenamento de tempo, sinalização de status de automação. Dimensões do contentor 210x295x110 mm. Rádio de proteção IP 64. Temperatura de funcionamento -20 °C +55 °C

Esta placa de controlo é compatível com os seguintes sistemas FADINI:

• HINDI 880
• MEC 800
• APROLI 280
• COMBI 740
• COMBI 787
• UNIDADE 700

Quais são as principais características do ELPRO 27 da FADINI?

• Fonte de alimentação da placa 1PH (Vac - Hz): 230 - 50/60
• Fonte de alimentação da placa 3PH (Vac - Hz): -
• Potência máxima do motor (W): 750
• Saída de luz de cortesia (Vac - W): 230 - 100
• Saída do recetor de fotocélula/seletor/rádio (Vac): 24
• Saída de luz de sinal (Vac - W): 24 - 3
• Saída para controle DSA (Vac - mA): 24 - 150
• Saída intermitente (Vac - W): 230 - 25
• Tempo(s) de Trabalho: 0 - 120 (Suave)
