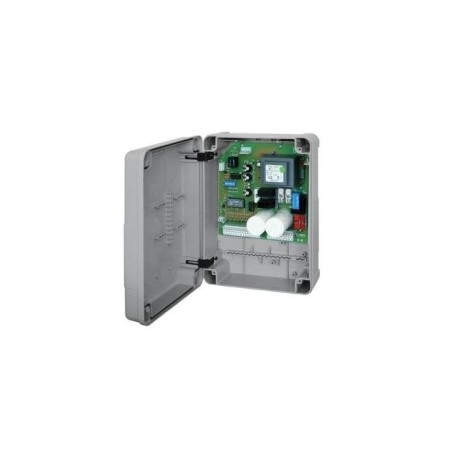

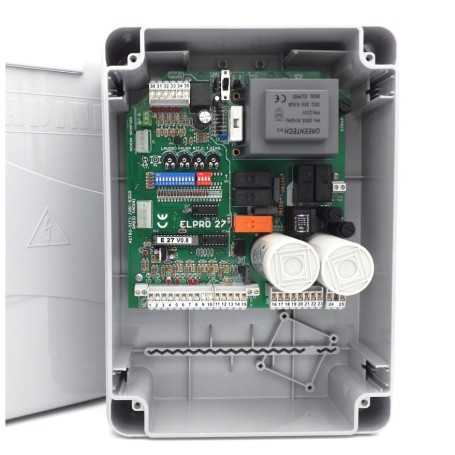

Tableau de commande pour portails FADINI ELPRO 27 7047L

Unité de commande complète avec boîtier étanche pour portails battants avec ou sans interrupteurs de fin de course. La programmation est très simple et s’effectue grâce à l’utilisation de dip-switches et de trimmers, donc avec une logique ancienne mais consolidée dans le temps.

Les principales fonctions de cette unité de commande sont : réglages intuitifs via trimmer et dip-switch : alimentation électrique de la serrure, autotest de cellule photoélectrique (DSA), autotest de bord de sécurité (DACS), prédisposition des feux de signalisation pour jusqu’à trois lumières, mémorisation de l’heure, signalisation de l’état de l’automatisation. Dimensions du conteneur 210x295x110 mm. Câble de protection IP 64. Température de fonctionnement -20°C +55°C

Cette carte de contrôle est compatible avec les systèmes suivants dans le FADINI:

• HINDI 880
• MEC 800
• APROLI 280
• COMBI 740
• COMBI 787
• CONDUIRE 700

Quelles sont les principales caractéristiques de l’ELPRO 27 de FADINI?

• Alimentation de la carte 1PH (Vac - Hz) : 230 - 50/60
• Alimentation de la carte 3PH (Vac - Hz) : -
• Puissance maximale du moteur (W) : 750
• Puissance lumineuse de courtoisie (Vac - W) : 230 - 100
• Sortie cellule photoélectrique/sélecteur/récepteur radio (Vac) : 24
• Puissance du voyant lumineux (Vac - W) : 24 - 3
• Sortie pour la commande DSA (Vac - mA) : 24 - 150
• Sortie clignotante (Vac - W) : 230 - 25
• Temps(s) de travail : 0 - 120 (coulissant)
