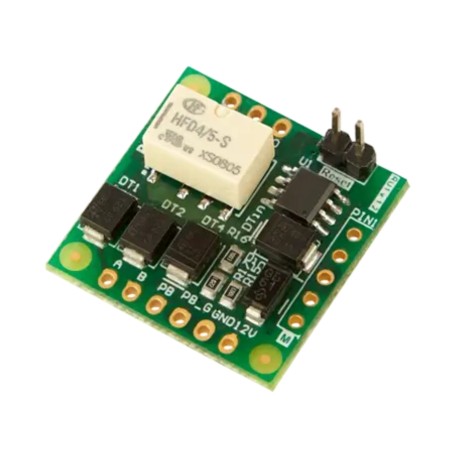

RU1 – Unité distante de relais à 1 sortie (1 relais) pour les systèmes d’accès

L’unité déportée RU1 de XPR vous permet d’augmenter la sécurité du système de contrôle d’accès en déplaçant la sortie du relais (la serrure) vers une zone protégée, séparée du lecteur installé dans une zone non protégée.
Il prend en charge une association de bus RS-485 (max 50 m) au lecteur et offre :

• 1 relais de sortie avec capacité 2 A / 24 V AC/DC.

• 1 entrée pour le bouton « Request-to-Exit » (PB) intégré.

• Alimentation : 9-14 V DC, consommation max ~50 mA.

• Température de fonctionnement : 0°C ÷ +40°C, humidité jusqu’à 95 % sans condensation.

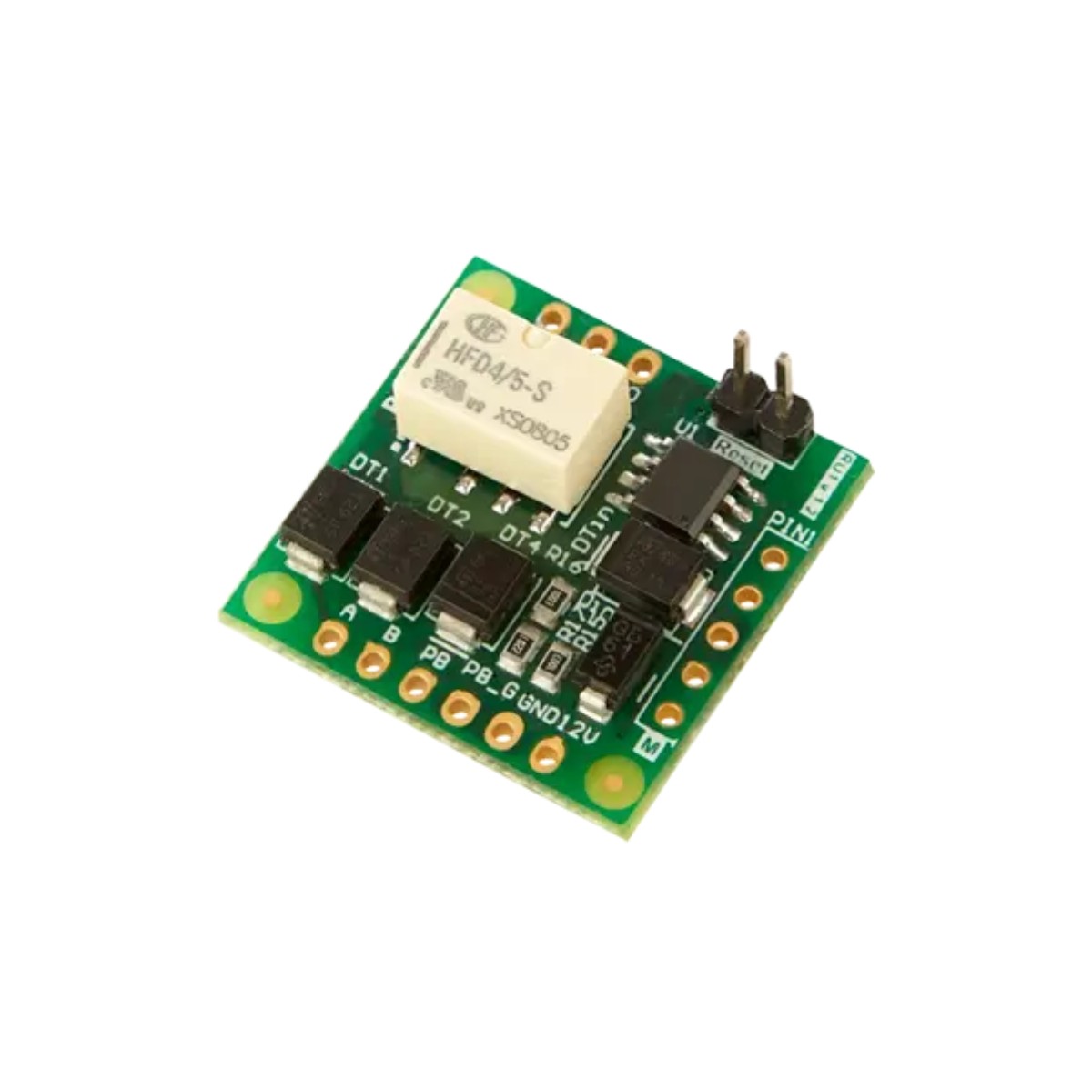

• Taille du circuit imprimé : 24 × 24 mm (sans boîtier) dans les modèles de base.

Domaine d’utilisation : idéal dans les systèmes où le lecteur (clavier, badge, biométrique) est installé à l’extérieur ou dans une zone accessible, tandis que la partie relais est positionnée à l’intérieur du bâtiment ou dans un local technique protégé, pour assurer un niveau de sécurité plus élevé contre les manipulations.
Avantages techniques :

• Séparation physique de la serrure et du lecteur, conformément aux bonnes pratiques d’installation.

• Connexion facile via RS-485 à un lecteur compatible et intégration facile dans des systèmes de XPR autonomes.

• Entrée pour bouton externe, utile pour gérer la « Demande de sortie ».

• Compatibilité avec les lecteurs pris en charge tels que la série MTPADP-EH-SA.

Note au client installateur : vérifiez toujours que l’alimentation est conforme (9-14 V DC) et que la connexion RS-485 entre le lecteur et le RU1 respecte la distance maximale indiquée (50 m). Après l’installation, assurez-vous que le lecteur est couplé avec l’unité distante (appairage).
