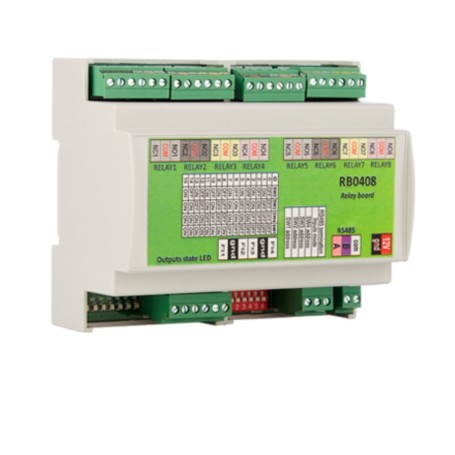

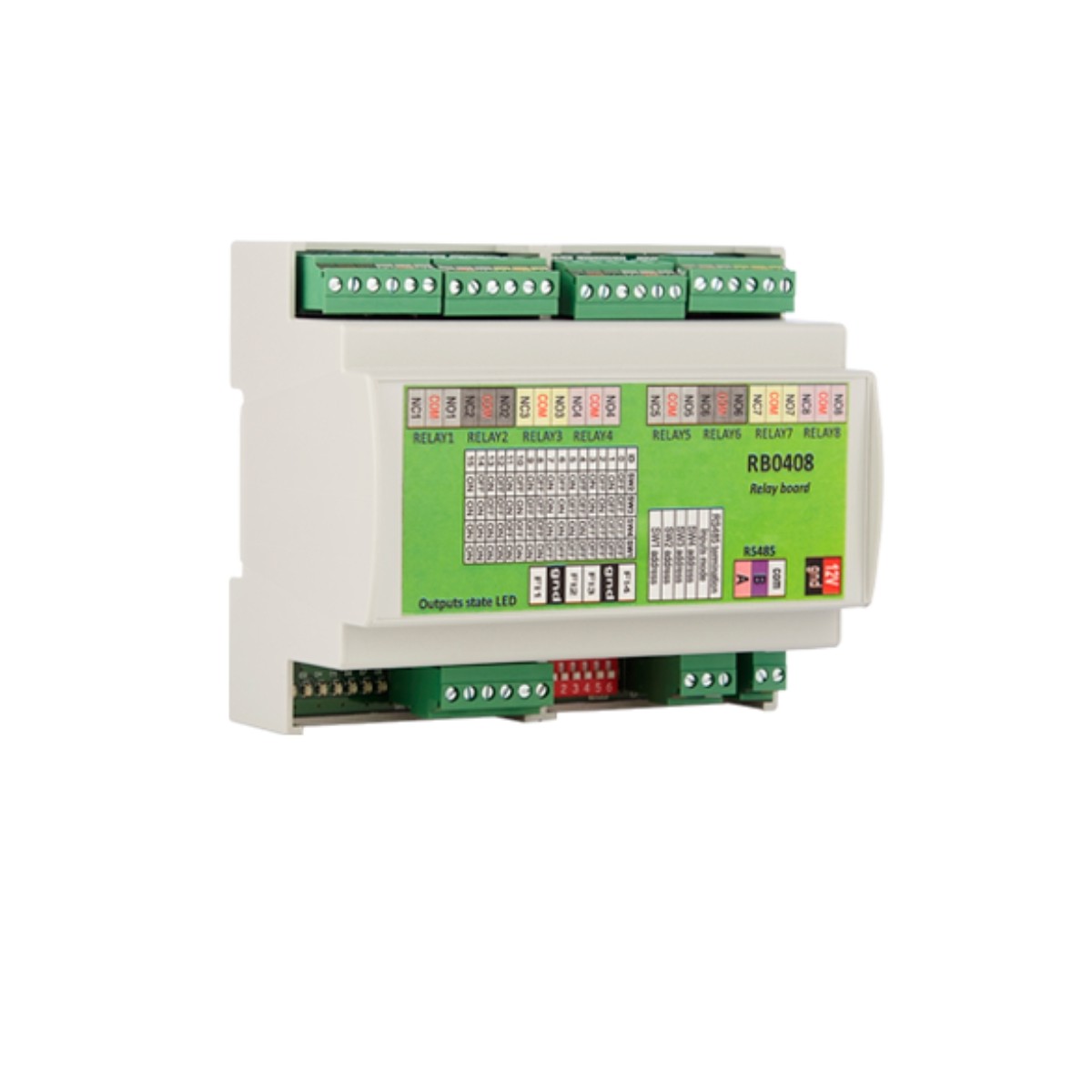

RB0408 – Carte relais à 8 sorties pour claviers et lecteurs MTPADPBK-EH-SA

La RB0408 est une carte de relais d’extension à 8 sorties, conçue pour être utilisée en conjonction avec les claviers et lecteurs de proximité de la série MTPADP-EH-SA.
Grâce à la connexion RS-485, il vous permet d’étendre considérablement la capacité de contrôle, portant le nombre total de relais disponibles à neuf (un sur le clavier et huit sur le module supplémentaire).

Chaque sortie peut être attribuée indépendamment à des utilisateurs spécifiques, ce qui permet une gestion flexible des portes, des portails, des ascenseurs, des lumières ou d’autres appareils électriques.

⚠️ Remarque importante : chaque utilisateur ne peut utiliser qu’une seule sortie de relais à la fois.
Il n’est pas possible de contrôler plusieurs relais simultanément par le même utilisateur.

Le module dispose de 4 entrées numériques et de 8 sorties relais de 2 A / 150 VAC, avec montage sur rail DIN, pour une installation ordonnée et sûre dans l’armoire électrique.

Principales caractéristiques techniques :

• Nombre de relais : 8 sorties (2 A / 150 VAC)

• Entrées numériques : 4 (0 V/3,3 V)

• Protocole de communication : RS-485

• Nombre maximum de modules : 4 cartes relais par contrôleur (32 sorties au total)

• Nombre de contrôleurs par site : illimité (en mode lift)

• Gestion des accès : contrôlez les étages ou les appareils via les niveaux d’accès

• Taille du circuit imprimé : 102,8 × 86,8 mm

• Taille de l’emballage DIN : 107 × 90 × 61 mm

• Montage : Rail DIN standard

• Tension d’alimentation : 12 – 24 V AC/DC (via un contrôleur ou une alimentation dédiée)

Applications typiques :

• Contrôle de plusieurs portes et portails

• Gestion des étages d’ascenseurs avec des relais dédiés

• Activation de lumières ou d’appareils électriques à partir du clavier

• Intégration dans des systèmes de sécurité ou accès à plusieurs niveaux

Compatibilité directe :

• MTPADPBK-EH-SA
