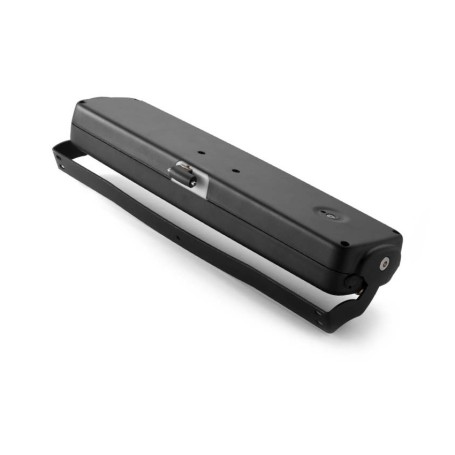

Attuatore a catena nero TOPP C40 230V 400N corsa 500 mm – 3A29901

Il TOPP C40 230V, codice 3A29901, è un attuatore elettrico professionale progettato per automatizzare l’apertura e la chiusura di finestre a sporgere e a vasistas.

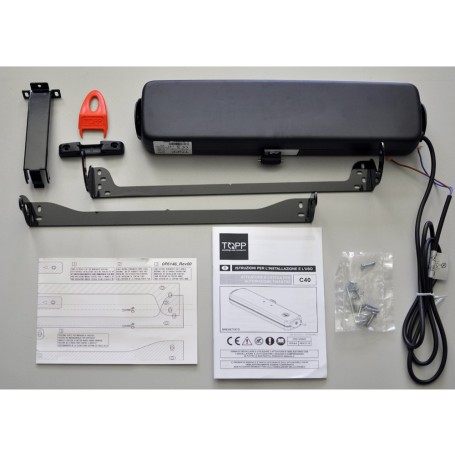

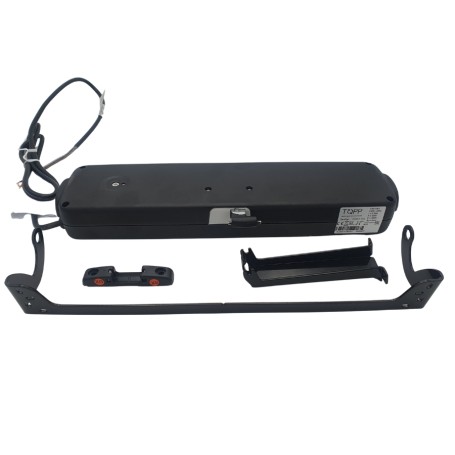

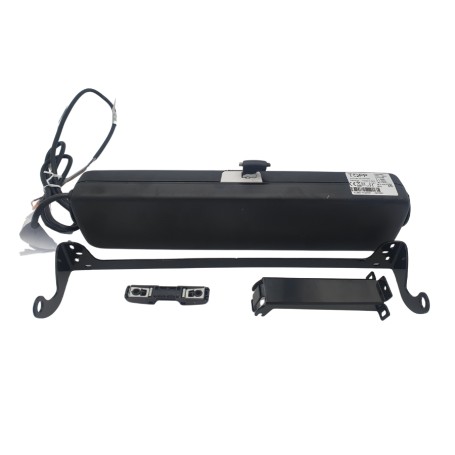

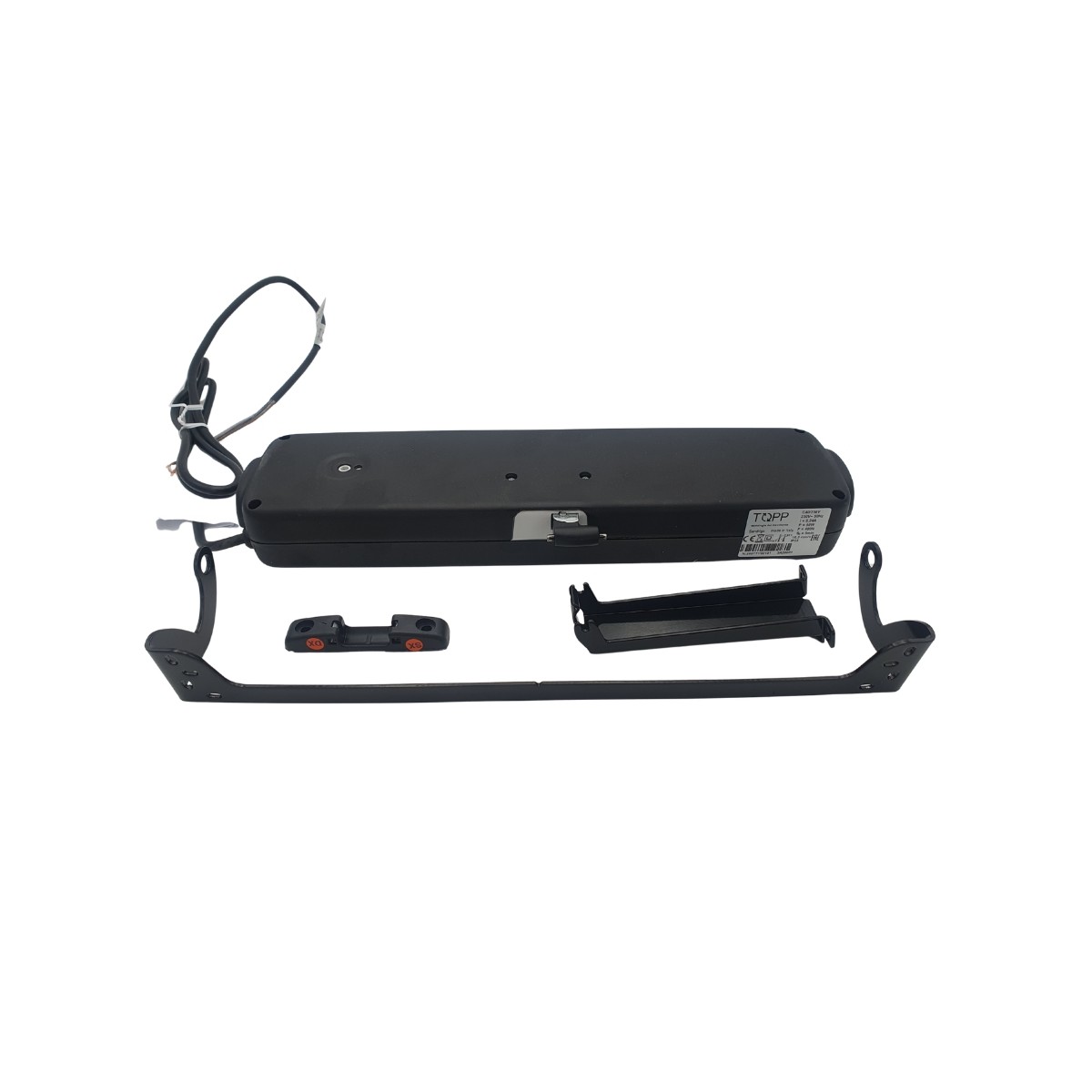

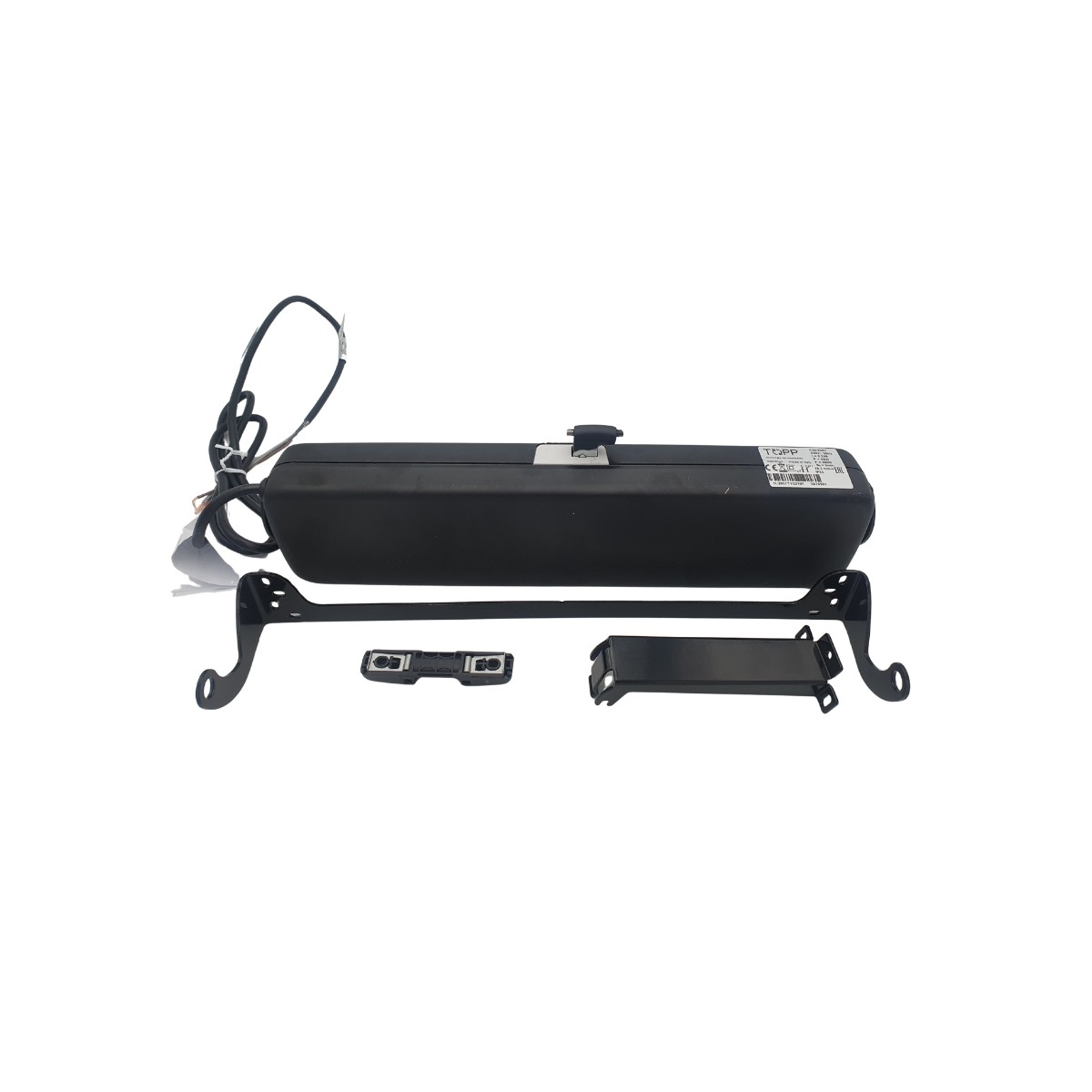

L’attuatore utilizza una robusta catena articolata a doppia maglia, completamente contenuta nell’apposito involucro. Viene fornito completo degli accessori e dei supporti necessari per il montaggio sul serramento.

Grazie alla forza massima di 400 N, disponibile sia in spinta sia in trazione, il TOPP C40 è adatto alla movimentazione di serramenti che richiedono una capacità superiore rispetto ai normali attuatori per finestre.

Corsa regolabile fino a 500 mm

Uno dei principali vantaggi del TOPP C40 è la possibilità di selezionare la corsa della catena in qualsiasi momento. Tramite l’apposita manopola di regolazione è possibile scegliere tra 7 differenti posizioni:

• 100 mm
• 150 mm
• 200 mm
• 250 mm
• 300 mm
• 400 mm
• 500 mm

Questa ampia possibilità di regolazione consente di adattare l’attuatore alle dimensioni della finestra e all’apertura desiderata, senza dover sostituire o modificare il motore.

Finecorsa elettronico e controllo della catena

Il finecorsa in apertura è gestito elettronicamente, mentre la chiusura viene rilevata tramite il controllo dell’assorbimento di corrente. Questa soluzione permette all’attuatore di riconoscere automaticamente la completa chiusura del serramento, evitando complesse regolazioni meccaniche e riducendo il rischio di errori durante l’installazione.

Il controllo elettronico della posizione della catena contribuisce a rendere il funzionamento preciso e affidabile. È inoltre presente un dispositivo acustico che segnala eventuali errori di montaggio.

Negli ultimi 10 cm della corsa interviene un dispositivo di sicurezza che riduce la forza di trazione, proteggendo il serramento e migliorando la sicurezza durante la fase finale della chiusura.

Installazione e collegamento

Il sistema di aggancio rapido semplifica il collegamento dell’attuatore all’infisso e non richiede regolazioni specifiche dell’attacco.

È possibile collegare elettricamente in parallelo due o più attuatori. Quando devono essere installati più attuatori TOPP C40 sul medesimo serramento è invece necessario utilizzare l’apposita versione C40 S predisposta per la sincronizzazione, non corrispondente al modello 3A29901 descritto in questa scheda.

L’elevato grado di protezione IP55 rende i dispositivi elettrici ben protetti contro polvere e getti d’acqua, favorendo l’impiego dell’attuatore anche in ambienti particolarmente esposti.

Caratteristiche tecniche

• Marca: TOPP
• Modello: C40 230V
• Codice prodotto / MPN: 3A29901
• Tipologia: attuatore elettrico a catena
• Alimentazione: 230 Vac, 50 Hz
• Catena: articolata a doppia maglia
• Forza massima in spinta: 400 N
• Forza massima in trazione: 400 N
• Corse selezionabili: 100, 150, 200, 250, 300, 400 e 500 mm
• Assorbimento: 0,24 A
• Velocità di traslazione a vuoto: 18,5 mm/s
• Durata della corsa a vuoto: 27 secondi
• Finecorsa in apertura: elettronico
• Finecorsa in chiusura: elettronico ad assorbimento amperometrico
• Controllo della posizione della catena: presente
• Riduzione della forza di trazione: negli ultimi 10 cm della corsa
• Segnalazione acustica del montaggio errato: presente
• Doppio isolamento elettrico: sì
• Tipo di servizio: S2, 5 minuti
• Temperatura di funzionamento: da -5 °C a +50 °C
• Grado di protezione: IP55
• Collegamento in parallelo di più attuatori: sì
• Installazione di più attuatori sulla stessa finestra: solo versione C40 S sincronizzata
• Regolazione dell’attacco all’infisso: non necessaria
• Dimensioni: 387,6 × 95 × 50 mm
• Peso dell’apparecchio installato: 1,9 kg
• Marcatura: CE

Applicazioni

Il TOPP C40 230V 3A29901 è indicato per:

• finestre a sporgere;
• finestre a vasistas;
• serramenti che richiedono una corsa fino a 500 mm;
• finestre che necessitano di una forza di movimentazione fino a 400 N;
• impianti di apertura e ventilazione automatizzata;
• installazioni in ambienti dove è richiesto un grado di protezione IP55.
