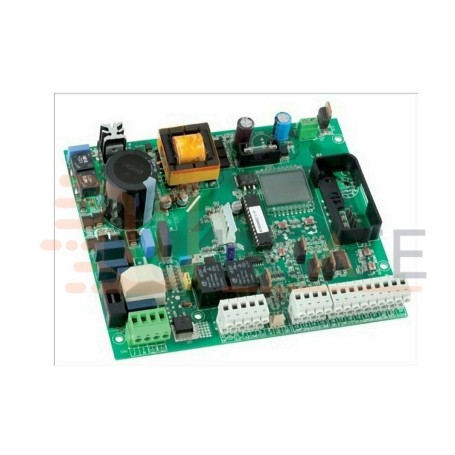

GENIUS 6020560 Scheda Elettronica per Barriere Rainbow Fast 324 C e 524 C

La scheda elettronica GENIUS 6020560 è il componente di controllo originale progettato per le barriere automatiche GENIUS serie Rainbow, nello specifico i modelli Rainbow Fast 324 C e Rainbow 524 C.

Questa apparecchiatura gestisce in modo completo tutte le funzioni operative della barriera, dal movimento dell’asta alla gestione delle sicurezze, garantendo affidabilità e precisione anche in contesti ad alta intensità di utilizzo come parcheggi, accessi industriali e aree condominiali.

Grazie alla presenza dell’encoder e alle logiche programmabili, la centrale consente un controllo avanzato del movimento, con regolazione della sensibilità e gestione ottimizzata delle fasi di apertura e chiusura.

Compatibilità

• Barriere GENIUS Rainbow Fast 324 C
• Barriere GENIUS Rainbow 524 C

Prodotto specifico e dedicato: non universale.

Funzionalità principali

• Gestione completa del motore a 24Vdc
• Controllo encoder con sensibilità regolabile
• Logiche di funzionamento configurabili
• Gestione sicurezze (fotocellule, stop, test dispositivi)
• Controllo accessori e segnalazioni luminose
• Predisposizione per ricevitore radio plug-in

Logiche di funzionamento

La scheda permette diverse modalità operative per adattarsi a qualsiasi impianto:

• Automatica (A)
• Automatica passo-passo (AP)
• Manuale (E)
• Manuale passo-passo (EP)
• Condominiale (D)

Caratteristiche tecniche

• Alimentazione: 230 Vac 50 Hz / 115 Vac 60 Hz
• Potenza assorbita: 5 W
• Potenza massima allo spunto: 280 W
• Carico massimo accessori: 500 mA
• Temperatura di esercizio: da -20°C a +55°C

Protezioni:

• 2 fusibili sostituibili
• 4 fusibili autoripristinanti

Tempi di lavoro:

• Tempo massimo apertura/chiusura: 60 secondi
• Tempo di pausa: regolabile (da 5 secondi a 4 minuti – 7 livelli)

Encoder:

• Sensibilità regolabile su 4 livelli

Ingressi

• Alimentazione di rete
• Finecorsa FCA / FCC
• Fotocellule
• Stop
• Open / Close / Open-Close
• Test sicurezze
• Batterie

Uscite

• Motore 24Vdc
• Lampeggiante 24Vdc
• Lampada spia 24Vdc (max 5W)
• Luci asta
• Sincronizzazione barriere contrapposte
• Alimentazione accessori
• Carica batterie

Connettività

• Connettore Molex 3 pin per encoder
• Ingresso 3 pin per modulo ricevitore radio

Dimensioni

• 168 x 146 mm

Applicazioni

Ideale per:

• Parcheggi pubblici e privati
• Accessi aziendali
• Contesti condominiali
• Impianti con traffico medio-alto

Consiglio tecnico UGATE

Questa scheda è un ricambio specifico per le barriere GENIUS Rainbow. Prima della sostituzione è importante verificare il modello esatto della barriera e la versione della centrale installata.

In caso di guasto, la sostituzione con prodotto originale garantisce la piena compatibilità con encoder, accessori e logiche già presenti sull’impianto, evitando problemi di configurazione o adattamento.
