KIT-BE20/210 Kit Automazione Cancelli Battente Uso Intensivo 24V per Ante fino a 2,8 Metri

Il kit BE20/210 di Roger Technology è una soluzione professionale per l’automazione di cancelli a battente residenziali e condominiali, dotata di motori BRUSHLESS 24V a uso super intensivo con encoder digitale nativo.

Grazie alla tecnologia brushless e alla gestione elettronica evoluta, questo kit garantisce alte prestazioni, lunga durata e un numero elevato di cicli giornalieri, risultando adatto non solo per abitazioni private ma anche per piccoli condomini con traffico frequente.

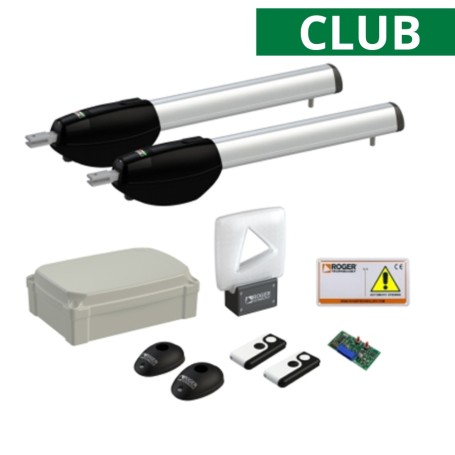

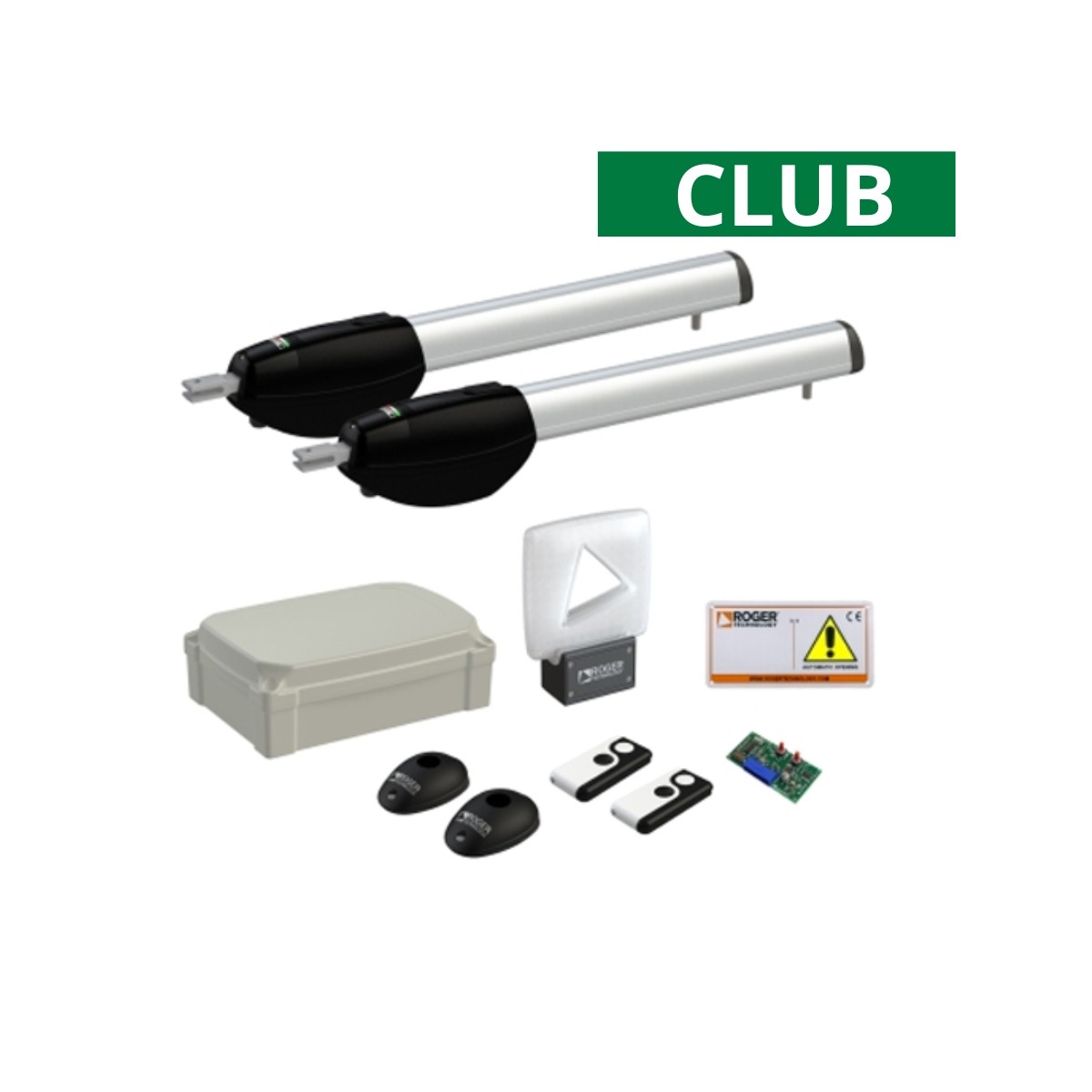

Composizione del kit BE20/210

Come riportato nella scheda tecnica ufficiale

KIT-BE20210

, il kit è composto da:

• 2x BE20/200 – Attuatore elettromeccanico BRUSHLESS a bassa tensione, uso super intensivo, con encoder nativo a bordo, irreversibile, per ante fino a 2,8 m con fermi meccanici in apertura e chiusura, completo di staffe corte da avvitare

• 1x B70/2ML/BOX – Controller digitale 24V per la gestione di 2 motori BRUSHLESS, in contenitore plastico, con ricevente radio 2 canali integrata

• 2x SYNUS/2 – Radiocomando bi-code 433,92 MHz (codice fisso o rolling code), 2 canali, funzione copia

• 1x R90/F4ES – Coppia di fotocellule da esterno sincronizzate 24V AC/DC (fino a 4 coppie gestibili)

• 1x FIFTHY/24 – Lampeggiante LED 24V con antenna integrata

• 1x R99/C/001 – Tabella segnaletica “Automatic Opening”

Caratteristiche tecniche principali

Dati tecnici estratti dalla scheda prodotto ufficiale

KIT-BE20210

:

• Alimentazione di linea: 230V AC – 50/60Hz

• Alimentazione motore: 24V

• Potenza: 200W

• Consumo in stand-by: 0,5W

• Frequenza di utilizzo: Uso intensivo

• Spinta: 100 – 2200 N

• Tipo di riduttore: Irreversibile

• Velocità di manovra: 1,66 cm/s

• Tempo di apertura: 15 – 25 s

• Corsa: 400 mm

• Encoder: Digitale nativo SENSORLESS a 48 PPR

• Cicli di manovra: fino a 800 cicli/24h non stop

• Temperatura di esercizio: -20°C / +55°C

• Grado di protezione: IP44

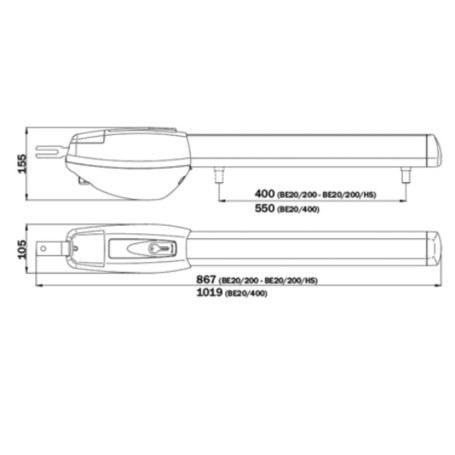

• Dimensioni attuatore: 867 x 105 x 155 mm

• Peso kit imballato: 20,3 kg

Tecnologia Brushless: perché è superiore

I motori BRUSHLESS rappresentano un salto tecnologico rispetto ai tradizionali motori con spazzole:

• maggiore durata nel tempo

• minore usura meccanica

• migliore controllo della coppia

• precisione nei rallentamenti e nelle inversioni

• gestione intelligente tramite encoder digitale

L’encoder nativo digitale SENSORLESS a 48 impulsi per giro consente un controllo estremamente accurato del movimento dell’anta, aumentando sicurezza e affidabilità.

Ideale per piccoli condomini

Grazie alla capacità di arrivare fino a 800 cicli di manovra al giorno (24h non stop), questo kit è perfettamente installabile:

• in abitazioni private con uso frequente

• in villette bifamiliari

• in piccoli condomini con accessi condivisi

La struttura irreversibile garantisce il blocco meccanico dell’anta in chiusura senza necessità di elettroserrature aggiuntive (salvo casi particolari).

Compatibile con sistema solare ROGER

Un ulteriore vantaggio di questa automazione è la possibilità di integrazione con il sistema solare ROGER, che consente di rendere l’impianto autonomo rispetto alla rete elettrica.

Questa soluzione è particolarmente indicata:

• in contesti dove non è disponibile alimentazione 230V

• in zone rurali o isolate

• per ridurre consumi energetici

• in ottica di sostenibilità e indipendenza energetica

L’alimentazione a 24V e il bassissimo consumo in stand-by (0,5W) rendono il kit BE20/210 tecnicamente compatibile con impianti a energia solare dedicati.

Installazione

Il kit è progettato per cancelli a battente con:

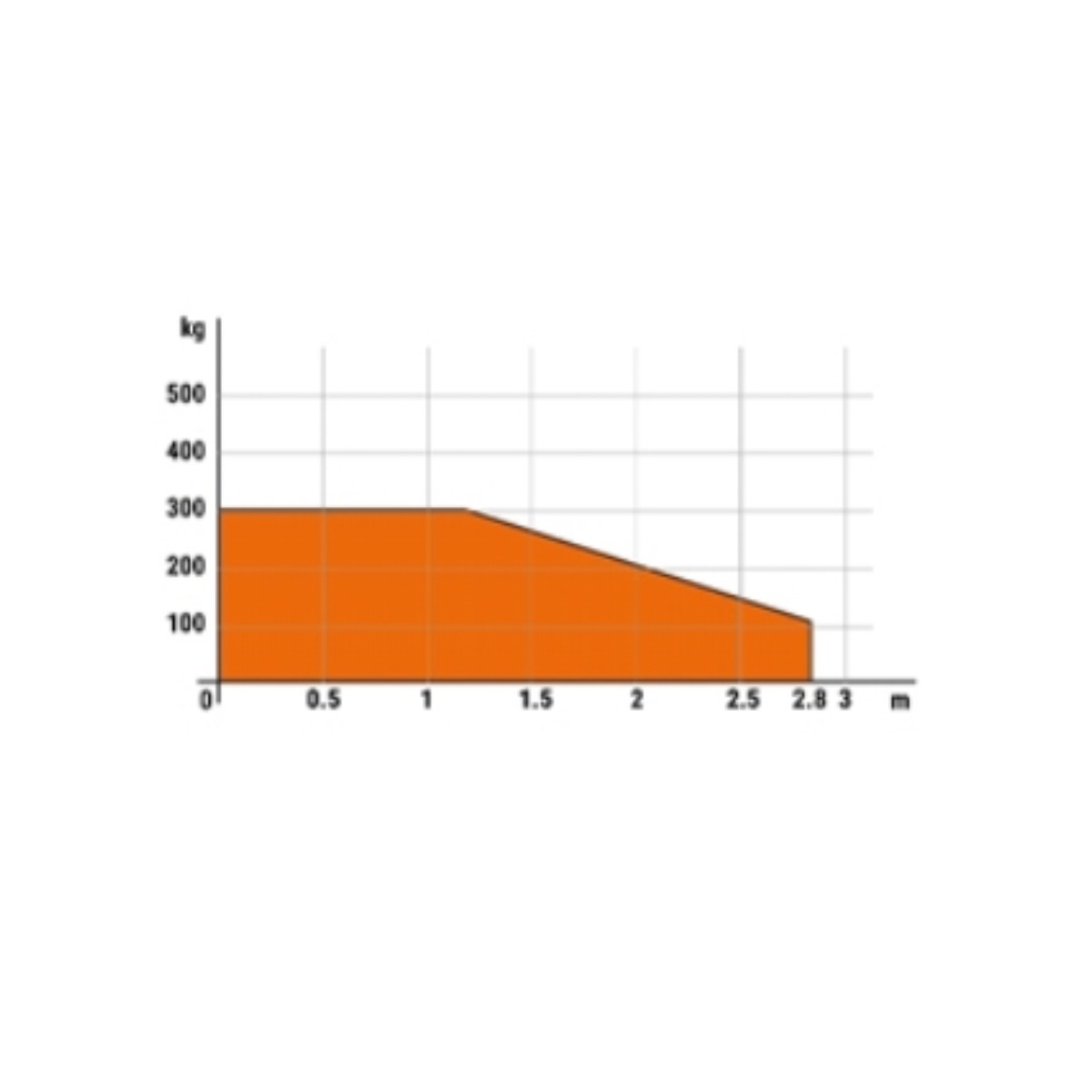

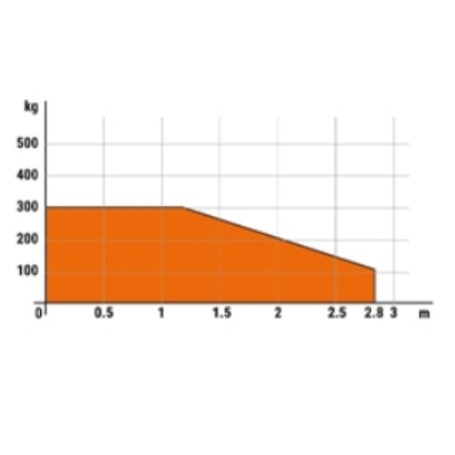

• anta fino a 2,8 metri

• presenza di fermi meccanici in apertura e chiusura

Sono disponibili accessori dedicati come il kit staffe corte da saldare (KT206) per installazioni particolari.

Si tratta di un prodotto professionale, consigliato per installatori qualificati che operano in ambito residenziale e condominiale.

Il kit BE20/210 rappresenta una soluzione ad alto contenuto tecnologico, ideale per chi cerca un’automazione affidabile, intensiva e predisposta per integrazioni evolute come il sistema solare.
