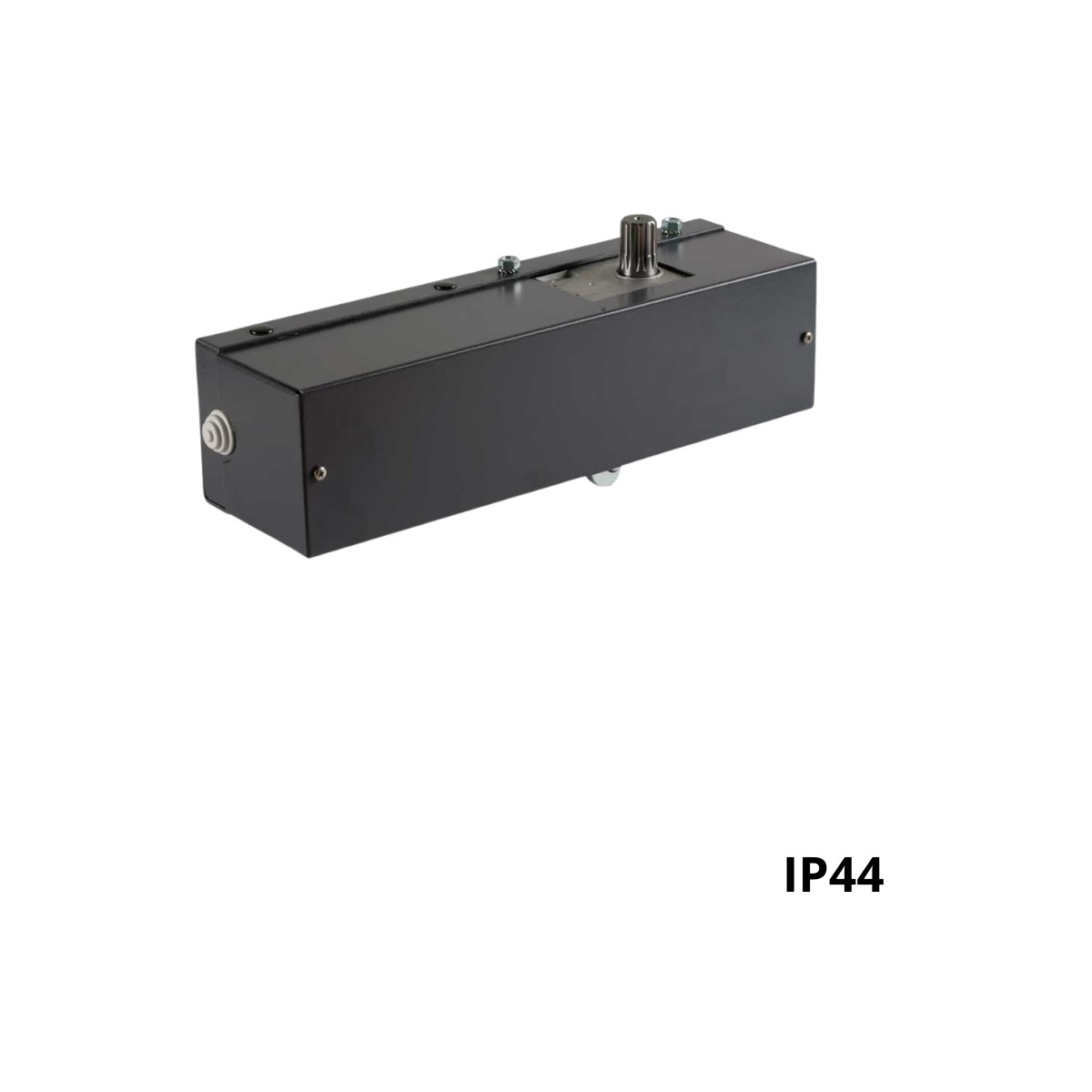

DITEC ENTREMATIC NADOR1BH DOR1BH Attuatore 24V Per Portoni A Libro IP44

Il DITEC ENTREMATIC NADOR1BH, noto anche come DOR1BH, è un'automazione professionale esterna a braccio progettata per la movimentazione di portoni a libro industriali e commerciali.

Installato nella parte superiore del serramento, il motoriduttore movimenta le ante snodate in maniera fluida e progressiva, assicurando un funzionamento affidabile anche in applicazioni caratterizzate da elevata frequenza di utilizzo.

Grazie alla robusta meccanica elettromeccanica irreversibile e all'alimentazione a 24Vcc, il DOR1BH rappresenta una delle soluzioni più diffuse per l'automazione di portoni a libro fino a 500 Kg con configurazione massima 1,5 m + 1,5 m.

Differenza tra DOR1BH e DOR1BHS

La differenza principale tra i due modelli della gamma DITEC DOR riguarda esclusivamente il grado di protezione.

• DOR1BH / NADOR1BH: grado di protezione IP44
• DOR1BHS / NADOR1BHS: grado di protezione IP55

Il modello DOR1BH è quindi indicato per installazioni standard, mentre la versione DOR1BHS offre una protezione superiore contro polvere e getti d'acqua, risultando più adatta ad ambienti particolarmente esposti agli agenti atmosferici o ad applicazioni industriali gravose.

Le prestazioni meccaniche e le caratteristiche operative dei due modelli rimangono sostanzialmente identiche.

Utilizzo intensivo

L'operatore è classificato in Classe di Servizio 4, rendendolo adatto ad impianti con elevato numero di manovre giornaliere.

Le caratteristiche costruttive consentono:

• Utilizzo intensivo.
• Elevata affidabilità nel tempo.
• Coppia elevata per movimentare portoni pesanti.
• Ridotta manutenzione ordinaria.

La meccanica ed il motore derivano da una piattaforma collaudata da anni di installazioni in ambito industriale e commerciale.

Continuità di servizio anche senza rete elettrica

Essendo un sistema a 24Vcc, il DOR1BH può essere abbinato a batterie tampone collegate alla centrale elettronica.

In caso di interruzione dell'alimentazione di rete, il sistema può continuare a funzionare effettuando numerose manovre di apertura e chiusura fino al ripristino della corrente elettrica.

Questa caratteristica risulta particolarmente utile in attività produttive, magazzini, depositi e strutture dove l'accessibilità deve essere garantita anche in caso di blackout.

Sistema di sblocco di emergenza

L'attuatore è già dotato di sblocco manuale a fune, che consente di movimentare il portone manualmente in caso di emergenza o manutenzione.

La presenza dello sblocco integrato permette di ripristinare rapidamente l'accesso senza dover intervenire direttamente sul gruppo motore.

Sicurezza e affidabilità

Il DOR1BH integra sistemi di gestione evoluti che contribuiscono a proteggere la meccanica e il portone durante il funzionamento.

Tra i punti di forza:

• Finecorsa automatici su ostacolo.
• Motoriduttore irreversibile.
• Meccanica collaudata e affidabile.
• Utilizzo intensivo certificato.
• Unico modello utilizzabile sia per anta destra che per anta sinistra.

Caratteristiche tecniche

• Modello: NADOR1BH / DOR1BH
• Tipologia: attuatore elettromeccanico irreversibile a braccio
• Applicazione: portoni a libro ad ante snodate
• Alimentazione: 24 Vcc
• Portata massima: 500 Kg (1,5 m + 1,5 m)
• Classe di servizio: 4 - intenso
• Intermittenza: S2 = 30 min
• Intermittenza: S3 = 50%
• Assorbimento: 12 A
• Coppia massima: 300 Nm
• Velocità albero di trasmissione: 2,5 RPM
• Sblocco manuale: a fune
• Temperatura di funzionamento: da -20°C a +55°C
• Temperatura con NIO attivato: da -35°C a +55°C
• Grado di protezione: IP44
• Dimensioni: 400 x 120 x 107 mm

Contenuto della fornitura

• Attuatore DITEC ENTREMATIC NADOR1BH / DOR1BH
• Sistema di sblocco manuale integrato
• Manualistica tecnica del produttore

Il DITEC DOR1BH rappresenta una soluzione affidabile e professionale per l'automazione di portoni a libro ad uso intensivo, offrendo prestazioni elevate, sicurezza operativa e continuità di servizio grazie alla tecnologia a 24Vcc e alla possibilità di utilizzo con batterie tampone.
