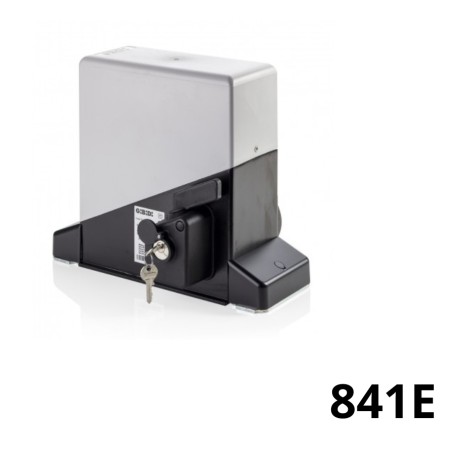

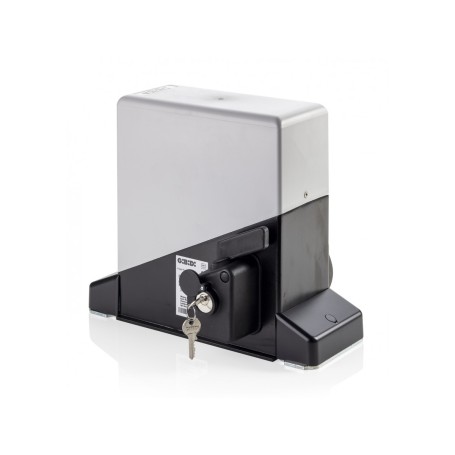

Diese Art von Antrieb ersetzt die älteren PASS 8-Modelle vollständig. Er ist außerdem mit der neuen Steuereinheit SC230E ausgestattet, die über einen On-Board-Encoder zum Abbremsen und Quetschen verfügt, so dass er nicht mehr wie der alte PASS die 4 Endschalter am Rack benötigt.
Einige alte Modelle der GIBIDI genannt SL800 mit einem 230V Motor hatten eine andere Abdeckung, aber in Wirklichkeit waren sie PÄSSE und können in jeder Hinsicht durch den neuen PASS841E ersetzt werden. Wenn bei der Installation des alten SL oder PASS die ursprüngliche Fundamentplatte GIBIDI gemauert wurde, muss sie nicht ausgetauscht werden, so dass die ursprüngliche Platte in Ordnung ist. Wenn es jedoch ausgetauscht werden muss, müssen Sie das AJ92190 Zubehör kaufen.
ACHTUNG: Die Verankerungsplatte ist nicht im Lieferumfang enthalten, die bei Bedarf separat erworben werden muss. Wenn Sie diesen Antrieb kaufen, um einen alten PASS zu ersetzen, können Sie die alte Ankerplatte wiederverwenden, die Abstände sind die gleichen.
Das Herzstück an Bord ist die neue SC230E, die verbessert und mit vielen Sicherheitstechnologien ausgestattet ist. Von der optischen Ablesung des Encoder-Sensors bis hin zur Einbeziehung der Reed-Endschalterleser. Selbstlernen und Entschleunigung runden dieses neue Kraftwerk ab. Dank der neuen Technologie zur Verzögerung sind keine doppelten Endschalter an der Zahnstange mehr erforderlich, so dass ein Drehmoment ausreicht, um dem Motor zu signalisieren, wann sich das Tor geschlossen oder geöffnet hat.
Im Bedienfeld befindet sich auch der Anschluss für die GIBIDI steckbare Empfänger (so können auch alte Empfänger wiederverwendet werden). Achten Sie jedoch darauf, dass der Empfänger nicht im Lieferumfang enthalten ist und ggf. separat mit den neuen MAKO-Fernbedienungen erworben werden muss.
Auch wenn Ihr alter PASS eine mechanische Kupplung hatte, ist diese im PASS8 Schiebetor Getriebemotor bis 600 kg mit 230V Motor im Ölbad komplett mit Steuergerät.41 nicht mehr vorgesehen, da das Steuergerät das Quetschschutzsystem, die Krafteinstellung und die elektronische Bremse enthält.
ALLGEMEINE BESCHREIBUNG DER SERIE PASS 600 - 800:
Irreversibler elektromechanischer Getriebemotor mit 230 VAC für mittelgroße Schiebetore und Gewicht (bis 800 kg), geeignet für Wohn- und Eigentumswohnungen.
EINFACH ZU INSTALLIEREN
Steuergerät in optimaler Position für den Installateur. Möglichkeit der Einstellung auf der horizontalen und vertikalen Achse.
LEISE UND ROBUST
Hergestellt mit großen Zahnrädern, wärmebehandelt und im kompletten Ölbad. Gehäuse aus lackiertem Aluminium, das Zuverlässigkeit im Laufe der Zeit garantiert.
AUFFÜHREND
Spezielle Motoren im Ölbad für hervorragende Leistung auch bei starker Beanspruchung, Versionen mit mechanischer Doppelscheibenkupplung. Neues irreversibles und rutschfestes Getriebe.
TECHNOLOGISCH UND SICHER
Eingebaute Steuereinheit, die mit allen Eingängen für Sicherheitsvorrichtungen ausgestattet ist, integrierter Encoder für eine einfache Programmierung und zur Einstellung der Quetschempfindlichkeit. Das höchste Maß an Sicherheit, wie es die Norm EN 12453 fordert.
ENTWURF
Der kompakteste seiner Klasse dank des direkten horizontalen Motors, der nur 10 cm dick ist.
LEISTUNGSBESCHREIBUNG:
Verwendung: INTENSIV
Häufigkeit der Nutzung: 0,4
Stromversorgung des Motors: 230 Vac - 50/60 Hz
Leistungsaufnahme: 400W
Schutzart: IP55
Geschwindigkeit: 160 mm/s (9,6 m/min) - Z=16 M4
Maximales Drehmoment: 24 Nm
Drehmomenteinstellung: MECHANISCH/ELEKTRONISCH
Geschwindigkeitseinstellung: JA
Max. Flügelgewicht: 800 Kg
Betriebstemperatur: -20°C +60°C
Thermischer Schutz: 140°C
Schmierung: PH-01 GBD ÖL
Gewicht des Bedieners: 12 kg
