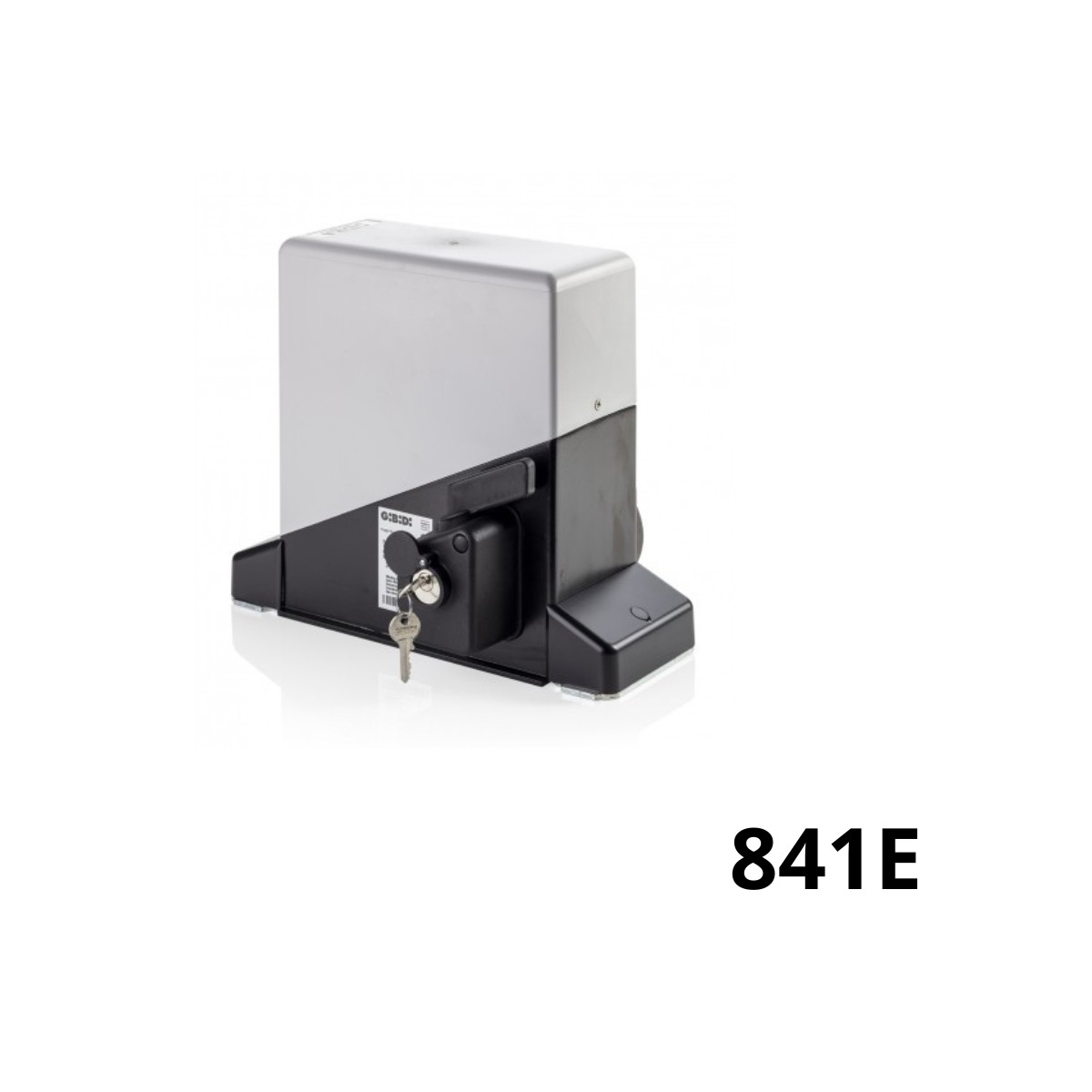

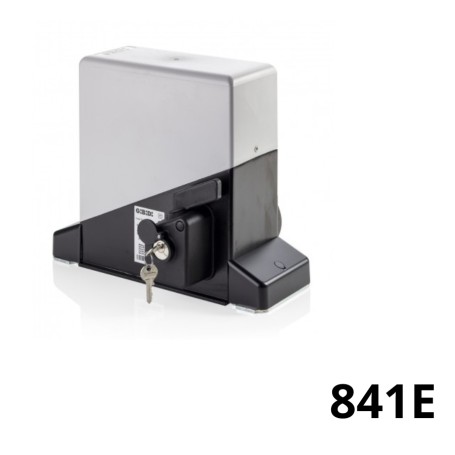

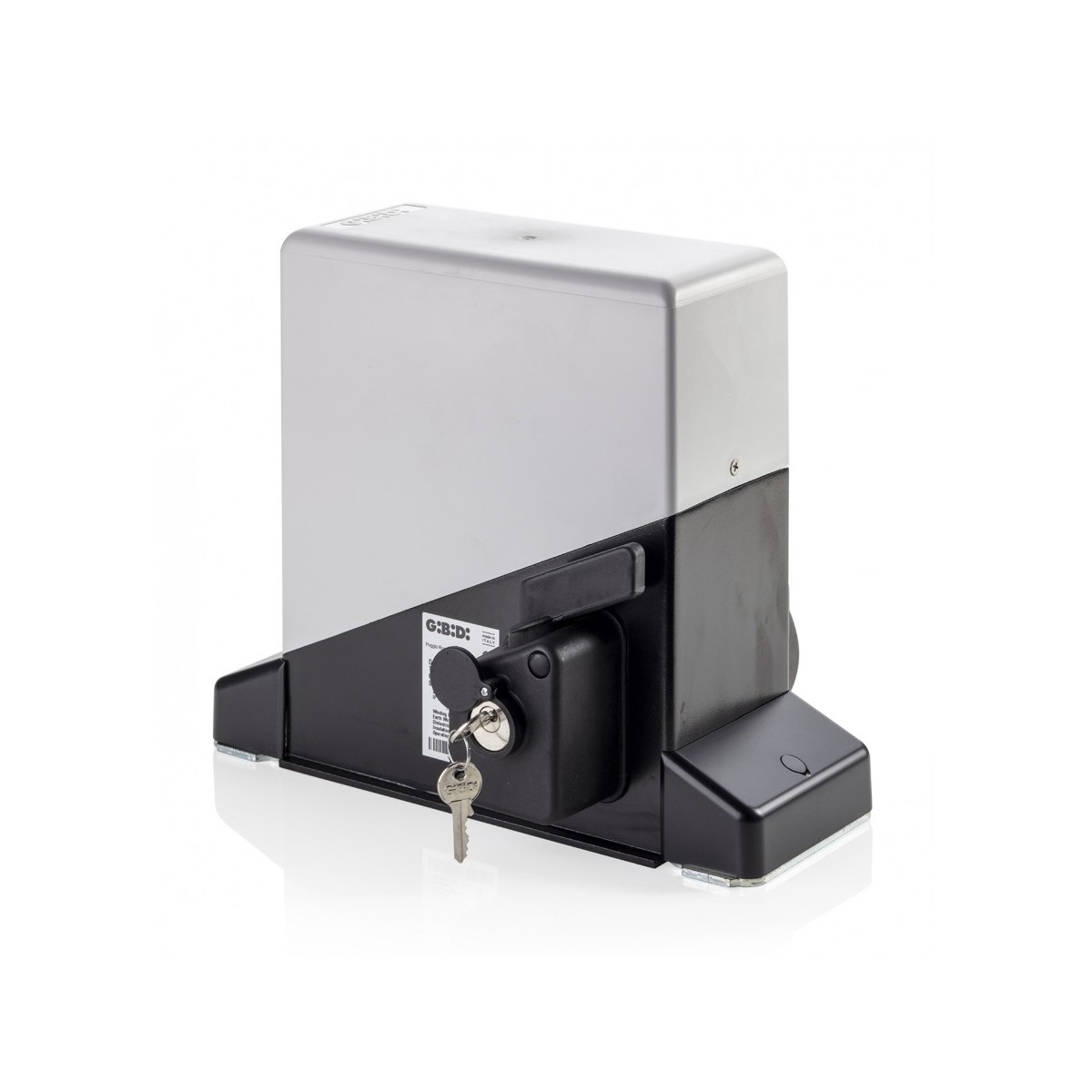

Este tipo de operador reemplaza completamente a los modelos PASS 8 más antiguos. También está equipado con la nueva unidad de control SC230E que tiene un codificador integrado para reducir la velocidad y antiaplastamiento, por lo que ya no requiere los 4 interruptores de límite en el bastidor como el antiguo PASS.
Algunos modelos antiguos del GIBIDI llamados SL800 con un motor de 230V tenían una cubierta diferente, pero en realidad eran PASSES y se pueden reemplazar en todos los aspectos con el nuevo PASS841E. Si durante la instalación del antiguo SL o PASS la placa de cimentación original estaba amurallada GIBIDI no habrá necesidad de reemplazarla y, por lo tanto, la original estará bien. Sin embargo, si necesita ser reemplazado, tendrá que comprar el accesorio AJ92190.
ADVERTENCIA: el paquete no incluye la placa de anclaje que debe comprarse por separado si es necesario. Si está comprando este operador para reemplazar un PASS antiguo, puede reutilizar la placa de anclaje vieja, las distancias son las mismas.
El centro a bordo es el nuevo SC230E mejorado y equipado con muchas tecnologías de seguridad. Desde la lectura óptica del sensor del codificador, hasta la inclusión de los lectores de finales de carrera de láminas. El autoaprendizaje y la desaceleración completan esta nueva planta de energía. Gracias a la nueva tecnología de desaceleración, ya no son necesarios los interruptores de límite dobles en la cremallera, por lo que un par es suficiente para indicar al motor cuando la puerta se ha cerrado o abierto.
El panel de control también incorpora el conector para los receptores enchufables GIBIDI (por lo que los receptores antiguos también se pueden reutilizar). Sin embargo, tenga cuidado de que el receptor no esté incluido en este producto y, si es necesario, debe comprarse por separado con los nuevos controles remotos MAKO.
Incluso si su antiguo PASS tenía un embrague mecánico, este en el motorreductor de puerta corredera PASS8 de hasta 600 Kg con motor de 230V en baño de aceite completo con unidad de control.41 ya no se proporciona ya que la unidad de control incorpora el sistema antiaplastamiento, ajuste de fuerza y frenado electrónico.
DESCRIPCIÓN GENERAL DE LA SERIE PASS 600 - 800:
Motorreductor electromecánico irreversible de 230 VCA para puertas correderas de tamaño mediano y peso (hasta 800 kg) adecuado para uso residencial y en condominio.
FÁCIL DE INSTALAR
Unidad de control en posición óptima para el instalador. Posibilidad de ajustes en el eje horizontal y vertical.
SILENCIOSO Y ROBUSTO
Fabricado con engranajes grandes, tratado térmicamente y en baño de aceite completo. Cuerpo de aluminio pintado que garantiza fiabilidad en el tiempo.
REALIZAR
Motores especiales en baño de aceite para un excelente rendimiento incluso con un uso intensivo, versiones con embrague mecánico de doble disco. Nuevo reductor irreversible y antideslizante.
TECNOLÓGICO Y SEGURO
Unidad de control incorporada equipada con todas las entradas para dispositivos de seguridad, codificador integrado para una fácil programación y para ajustar la sensibilidad antiaplastamiento. El más alto nivel de seguridad, tal y como exige la norma EN 12453.
DISEÑO
El más compacto de su clase gracias al motor horizontal directo, de solo 10 cm de grosor.
CARACTERÍSTICAS TÉCNICAS:
Uso: INTENSIVO
Frecuencia de uso: 0,4
Fuente de alimentación del motor: 230 Vac - 50/60 Hz
Consumo de energía: 400W
Grado de protección: IP55
Velocidad: 160 mm/s (9,6 m/min) - Z=16 M4
Par máximo: 24 Nm
Ajuste de par: MECÁNICO/ELECTRÓNICO
Ajuste de velocidad: SÍ
Peso máximo de la hoja: 800 Kg
Temperatura de funcionamiento: -20 °C + 60 °C
Protección térmica: 140 °C
Lubricación: PH-01 GBD ACEITE
Peso del operador: 12 Kg
