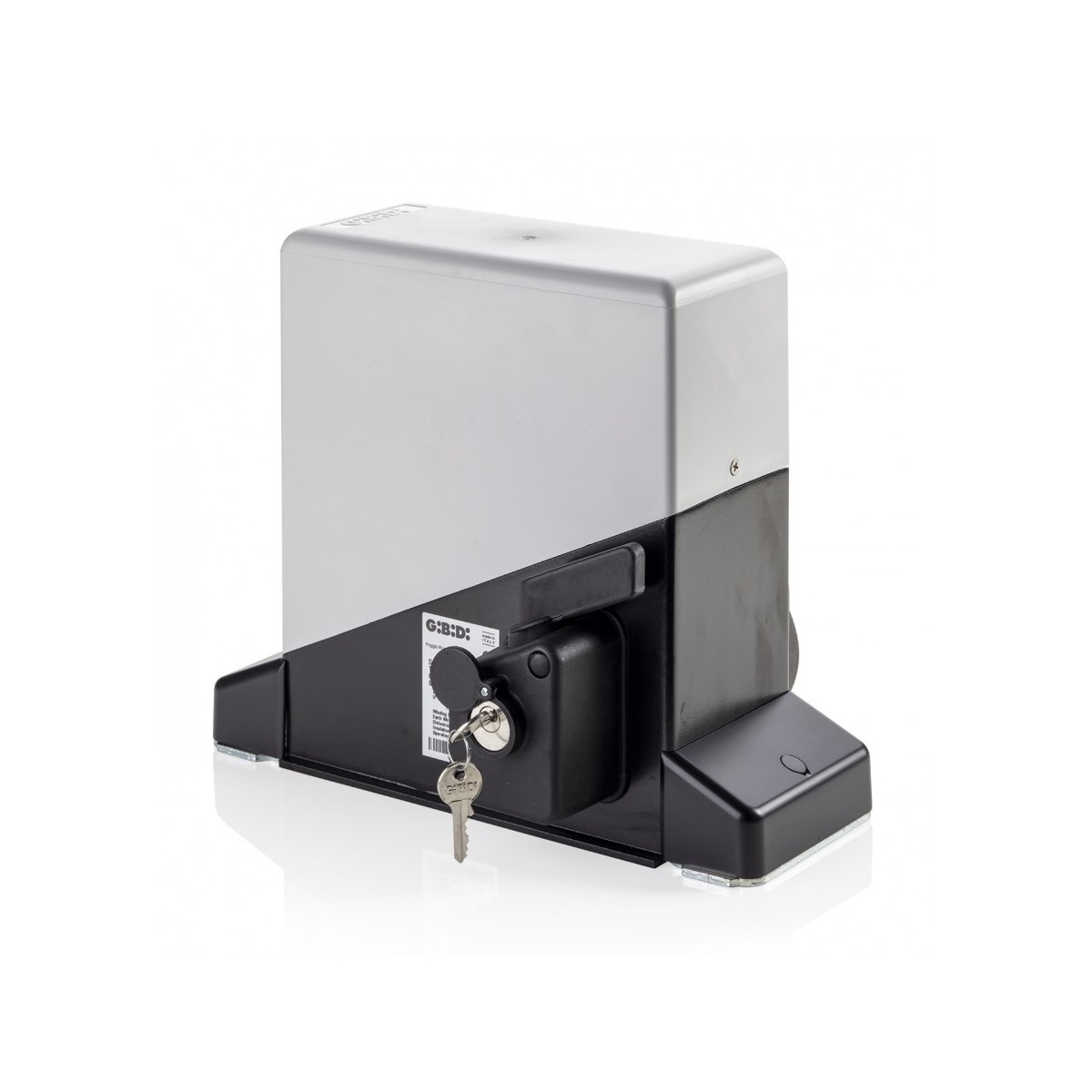

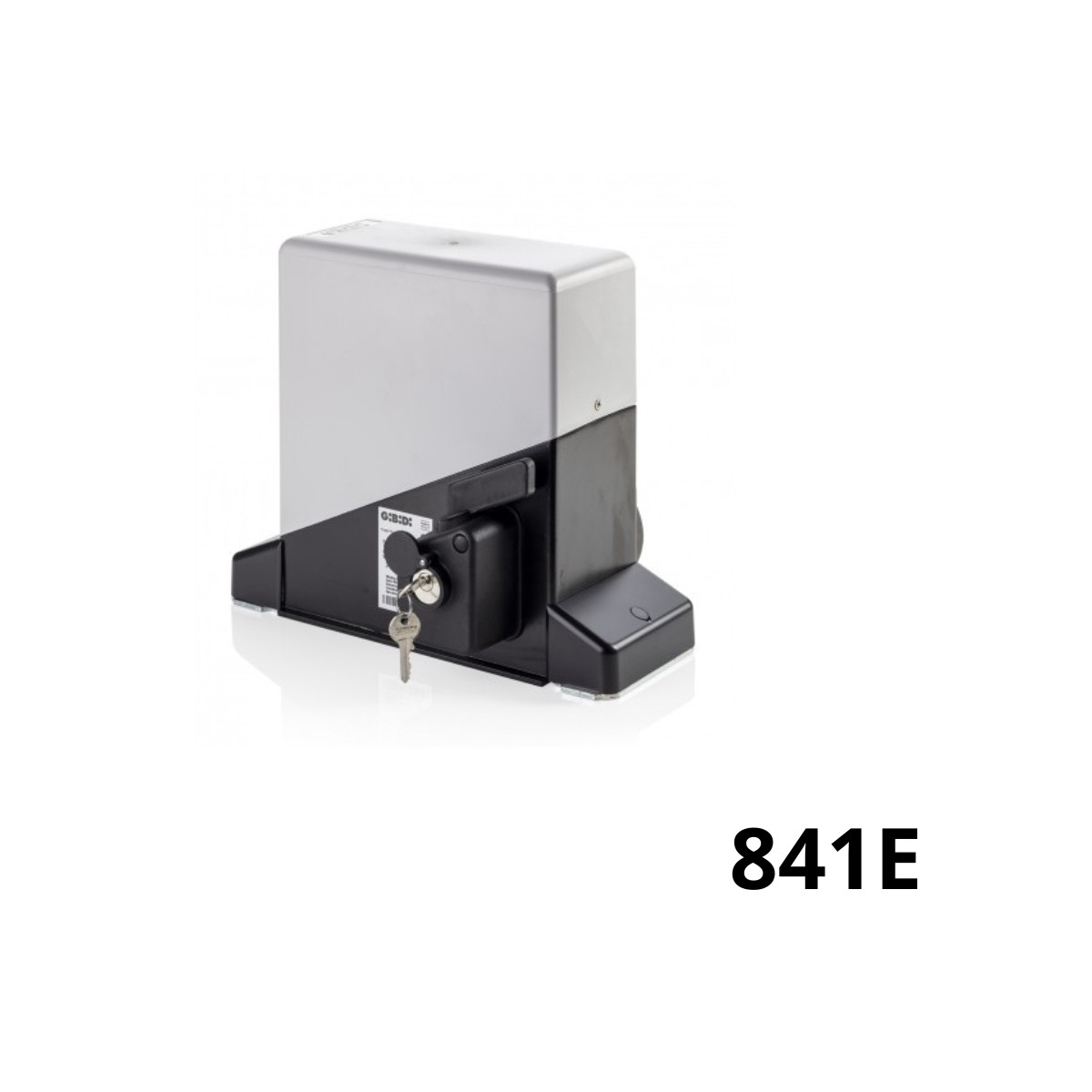

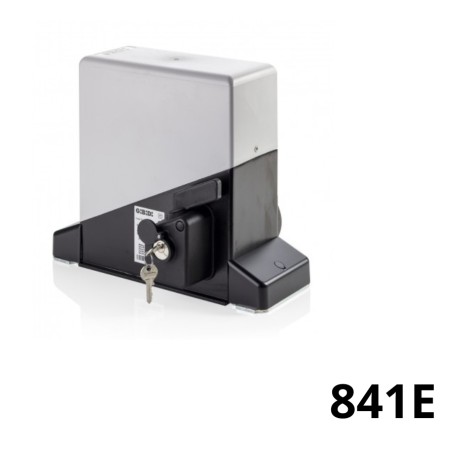

Este tipo de operador substitui totalmente os modelos PASS 8 mais antigos. Também está equipado com a nova unidade de controlo SC230E, que tem um codificador integrado para abrandar e anti-esmagamento, pelo que já não requer os 4 interruptores de limite no rack como o antigo PASS.
Alguns modelos antigos da GIBIDI chamados SL800 com um motor de 230V tinham uma cobertura diferente, mas na realidade eram PASSES e podem ser substituídos em todos os aspetos com o novo PASS841E. Se durante a instalação do antigo SL ou PASS a placa de fundação original foi murada GIBIDI não haverá necessidade de substituí-la e, portanto, a original estará bem. Se precisar de ser substituído, no entanto, terá de comprar o acessório AJ92190.
AVISO: a embalagem não inclui a placa de ancoragem que deve ser comprada separadamente, se necessário. Se você está comprando este operador para substituir um PASS antigo, você pode reutilizar a placa de ancoragem antiga as distâncias são as mesmas.
A central a bordo é a nova SC230E melhorada e equipada com muitas tecnologias de segurança. Desde a leitura ótica do sensor codificador, até à inclusão dos leitores do interruptor de limite de palheta. Autoaprendizagem e abrandamento completam esta nova central. Graças à nova tecnologia de desaceleração, os interruptores de limite duplo no rack não são mais necessários, de modo que um torque é suficiente para sinalizar ao motor quando o portão se fechou ou abriu.
O painel de controle também incorpora o conector para os GIBIDI recetores plug-in (para que os recetores antigos também podem ser reutilizados). Tenha cuidado, no entanto, que o recetor não está incluído neste produto e, se necessário, deve ser comprado separadamente com os novos controles remotos MAKO.
Mesmo que o seu antigo PASS tivesse uma embraiagem mecânica, este no motor de engrenagem PASS8 Sliding gate até 600 Kg com motor de 230V em banho de óleo completo com unidade de controlo.41 já não é fornecido, uma vez que a unidade de controlo incorpora o sistema antiesmagamento, ajuste de força e travagem eletrónica.
PASS 600 - 800 SERIES DESCRIÇÃO GERAL:
Motorredutor eletromecânico irreversível de 230 VCA para portões de correr médios e peso (até 800 kg) adequado para uso residencial e condominial.
FÁCIL DE INSTALAR
Unidade de controle em posição ideal para o instalador. Possibilidade de ajustes no eixo horizontal e vertical.
SILENCIOSO E ROBUSTO
Feito com engrenagens grandes, tratado termicamente e em banho de óleo completo. Corpo de alumínio pintado que garante confiabilidade ao longo do tempo.
DESEMPENHO
Motores especiais em banho de óleo para excelente desempenho mesmo com uso pesado, versões com embreagem mecânica de disco duplo. Nova unidade de engrenagens irreversível e antiderrapante.
TECNOLÓGICO E SEGURO
Unidade de controle integrada equipada com todas as entradas para dispositivos de segurança, codificador integrado para fácil programação e para ajustar a sensibilidade antiesmagamento. O mais alto nível de segurança, conforme exigido pela norma EN 12453.
DESIGN
O mais compacto da sua classe graças ao motor horizontal direto, com apenas 10 cm de espessura.
ESPECIFICAÇÕES:
Uso: INTENSIVO
Frequência de utilização: 0.4
Fonte de alimentação do motor: 230 Vac - 50/60 Hz
Consumo de energia: 400W
Grau de proteção: IP55
Velocidade: 160 mm/s (9,6 m/min) - Z=16 M4
Binário máximo: 24 Nm
Ajuste de torque: MECÂNICO/ELETRÔNICO
Ajuste de velocidade: SIM
Peso máximo da folha: 800 Kg
Temperatura de funcionamento: -20°C +60°C
Proteção térmica: 140°C
Lubrificação: PH-01 GBD ÓLEO
Peso do operador: 12 Kg
