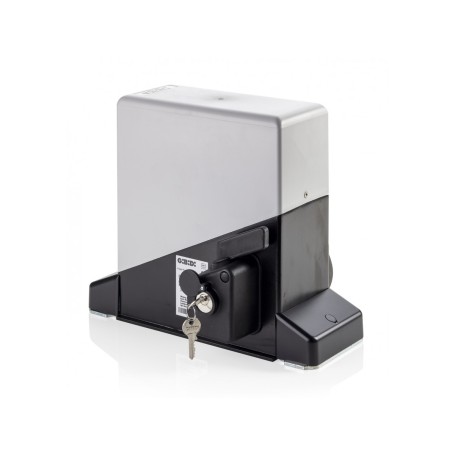

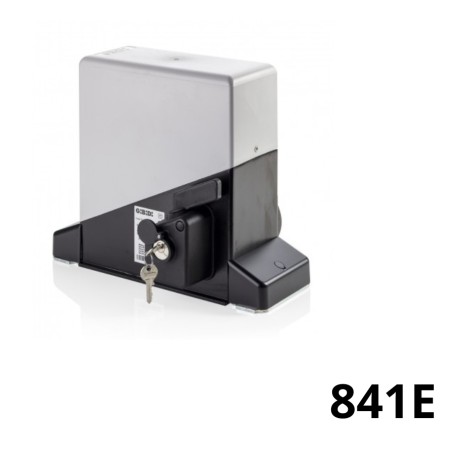

Questo tipo di operatore sostituisce pienamente i vecchi modelli di PASS 8. Inoltre è dotato della nuova centrale di comando SC230E che ha l'encoder a bordo per il rallentamento e l'antischiacciamento, quindi non richiede più i 4 finecorsa sulla cremagliera come i vecchi PASS.
Alcuni vecchi modelli della GIBIDI denominati SL800 con motore a 230V avevano il coperchio diverso ma in realtà erano dei PASS e possono essere sostituiti a tutti gli effetti con i nuovi PASS841E. Se in fase di installazione dei vecchi SL o dei vecchi PASS era stata murata la piastra di fondazione originale GIBIDI non ci sarà bisogno di sostituirla e quindi andrà bene quella originale. Nel caso si dovesse sostituire invece si dovrà acquistare l'accessorio AJ92190.
ATTENZIONE nella confezione non è presente la piastra di ancoraggio che va acquistata a parte qualora dovesse essere necessaria. Se stai acquistando questo operatore per sostituirlo ad un vecchio PASS, puoi riutilizzare la vecchia piastra di ancoraggio le distanze sono le stesse.
La centrale a bordo è la nuova SC230E migliorata e dotata di molte tecnologie per la sicurezza. Dalla lettura ottica del sensore encoder, all'inclusione dei lettori reed di finecorsa. L'autoapprendimento e il rallentamento completano questa nuova centrale. Grazie alla nuova tecnologia per il rallentamento non sono più necessari i doppi finecorsa sulla cremagliera, quindi basta una coppia per segnalare al motore quando il cancello è arrivato in chiusura o in apertura.
La centrale incorpora anche il connettore per le riceventi da innesto della GIBIDI (quindi anche le vecchie riceventi possono essere riutilizzate). Attenzione però che la ricevente non è compresa in questo prodotto e se necessaria va acquistata a parte con i nuovi telecomandi MAKO.
Anche se il vostro vecchio PASS aveva la frizione meccanica, questa nel PASS8Motoriduttore cancelli scorrevoli fino a 600 Kg con motore 230V in bagno d'olio completo di centralina.41 non è più prevista poiché la centrale incorpora il sistema di antischiacciamento, regolazione della forza e frenatura elettronica.
DESCRIZIONE GENERALE SERIE PASS 600 - 800:
Motoriduttore elettromeccanico irreversibile a 230 vac per cancelli scorrevoli di medie dimensioni e peso (fino a 800 Kg) adatto per uso residenziale e condominiale.
FACILE DA INSTALLARE
Centralina di comando in posizione ottimale per l'installatore. Possibilità di regolazioni sull'asse orizzontale e verticale.
SILENZIOSO E ROBUSTO
Realizzato con ingranaggi di notevoli dimensioni, trattati termicamente ed in completo bagno d'olio. Corpo in alluminio verniciato che garantisce affidabilità nel tempo.
PERFORMANTE
Motori speciali in bagno d'olio per un'ottima resa anche con uso gravoso, versioni con frizione meccanica bi-disco. Nuovo gruppo ingranaggi irreversibile ed anti-slittamento.
TECNOLOGICO E SICURO
Centrale di comando incorporata dotata di tutti gli ingressi per le sicurezze, Encoder integrato per una programmazione facilitata e per la regolazione della sensibilità anti schiacciamento. Il massimo livello di sicurezza, come previsto dalla normativa EN 12453.
DESIGN
Il più compatto della sua categoria grazie al motore orizzontale diretto, solo 10 cm di spessore.
CARATTERISTICHE TECNICHE:
Utilizzo: INTENSIVO
Frequenza di utilizzo: 0,4
Alimentazione motore: 230 Vac - 50/60 Hz
Potenza assorbita: 400W
Grado di protezione: IP55
Velocità: 160 mm/s (9,6 m/min) - Z=16 M4
Coppia max: 24 Nm
Regolazione della coppia: MECCANICA/ELETTRONICA
Regolazione della velocità: SI
Peso max. anta: 800 Kg
Temp. di funzionamento: -20°C +60°C
Protezione termica: 140°C
Lubrificazione: OLIO GBD PH-01
Peso operatore: 12 Kg
