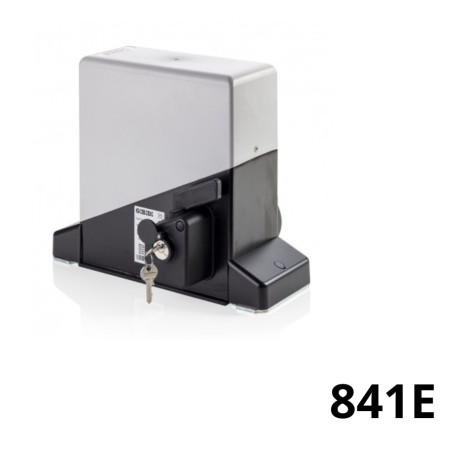

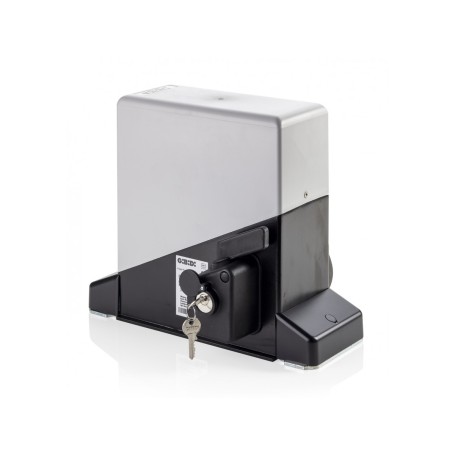

Ten typ napędu w pełni zastępuje starsze modele PASS 8. Jest również wyposażony w nową jednostkę sterującą SC230E, która ma wbudowany enkoder do zwalniania i zapobiegania zgnieceniu, dzięki czemu nie wymaga już 4 wyłączników krańcowych na zębatce, jak stary PASS.
Niektóre stare modele GIBIDI o nazwie SL800 z silnikiem 230V miały inną osłonę, ale w rzeczywistości były to PASSY i można je pod każdym względem wymienić na nowe PASS841E. Jeśli podczas montażu starego SL lub PASS oryginalna płyta fundamentowa została zamurowana GIBIDI nie będzie potrzeby jej wymiany, a zatem oryginalna będzie w porządku. Jeśli jednak zajdzie potrzeba wymiany, będziesz musiał zakupić AJ92190 akcesorium.
UWAGA: opakowanie nie zawiera płyty kotwiącej, którą w razie potrzeby należy zakupić osobno. Jeśli kupujesz ten napęd w celu zastąpienia starego PASS, możesz ponownie użyć starej płyty kotwiącej, odległości są takie same.
Centralnym elementem na pokładzie jest nowy SC230E, ulepszony i wyposażony w wiele technologii bezpieczeństwa. Od odczytu optycznego czujnika enkodera, po włączenie czytników kontaktronowych. Samouczenie się i zwalnianie uzupełniają tę nową elektrownię. Dzięki nowej technologii zwalniania podwójne wyłączniki krańcowe na zębatce nie są już potrzebne, więc moment obrotowy jest wystarczający, aby zasygnalizować silnikowi, kiedy brama się zamknęła lub otworzyła.
Panel sterowania zawiera również złącze dla odbiorników wtykowych GIBIDI (dzięki czemu stare odbiorniki mogą być również ponownie użyte). Należy jednak pamiętać, że odbiornik nie jest dołączony do tego produktu i w razie potrzeby należy go zakupić osobno z nowymi pilotami MAKO.
Nawet jeśli Twój stary PASS miał sprzęgło mechaniczne, to w PASS8 Motoreduktor do bram przesuwnych do 600 kg z silnikiem 230 V w kąpieli olejowej w komplecie z jednostką sterującą.41 nie jest już dostarczany, ponieważ jednostka sterująca zawiera system zapobiegający zgnieceniu, regulację siły i elektroniczne hamowanie.
OGÓLNY OPIS SERII PASS 600 - 800:
Nieodwracalny motoreduktor elektromechaniczny 230 VAC do średniej wielkości bram przesuwnych o wadze (do 800 kg) odpowiedni do użytku domowego i kondominium.
ŁATWA INSTALACJA
Jednostka sterująca w optymalnym położeniu dla instalatora. Możliwość regulacji na osi poziomej i pionowej.
CICHY I WYTRZYMAŁY
Wykonane z dużymi kołami zębatymi, poddane obróbce cieplnej i w pełnej kąpieli olejowej. Korpus z malowanego aluminium, który gwarantuje niezawodność w czasie.
WYKONYWANIA
Specjalne silniki w kąpieli olejowej zapewniające doskonałe osiągi nawet przy intensywnym użytkowaniu, wersje z mechanicznym sprzęgłem dwutarczowym. Nowa nieodwracalna i antypoślizgowa przekładnia.
TECHNOLOGICZNE I BEZPIECZNE
Wbudowana jednostka sterująca wyposażona we wszystkie wejścia dla urządzeń zabezpieczających, zintegrowany enkoder do łatwego programowania i regulacji czułości zapobiegającej zgnieceniu. Najwyższy poziom bezpieczeństwa, zgodnie z wymaganiami normy EN 12453.
PROJEKT
Najbardziej kompaktowy w swojej klasie dzięki bezpośredniemu silnikowi poziomemu o grubości zaledwie 10 cm.
SPECYFIKACJE:
Stosowanie: INTENSYWNY
Częstotliwość użytkowania: 0,4
Zasilanie silnika: 230 Vac - 50/60 Hz
Pobór mocy: 400W
Stopień ochrony: IP55
Prędkość: 160 mm/s (9,6 m/min) - Z=16 M4
Maksymalny moment obrotowy: 24 Nm
Regulacja momentu obrotowego: MECHANICZNA/ELEKTRONICZNA
Regulacja prędkości: TAK
Max. ciężar skrzydła: 800 Kg
Temperatura pracy: -20°C +60°C
Ochrona termiczna: 140°C
Smarowanie: PH-01 GBD OIL
Waga operatora: 12 kg
