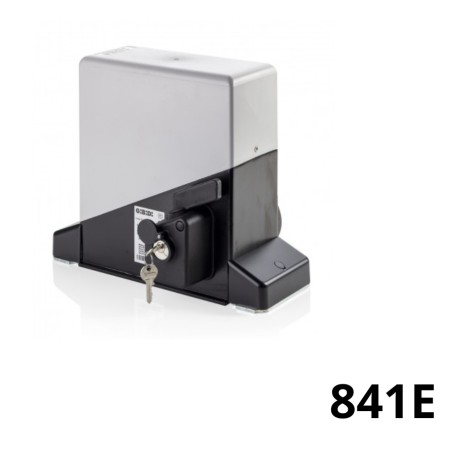

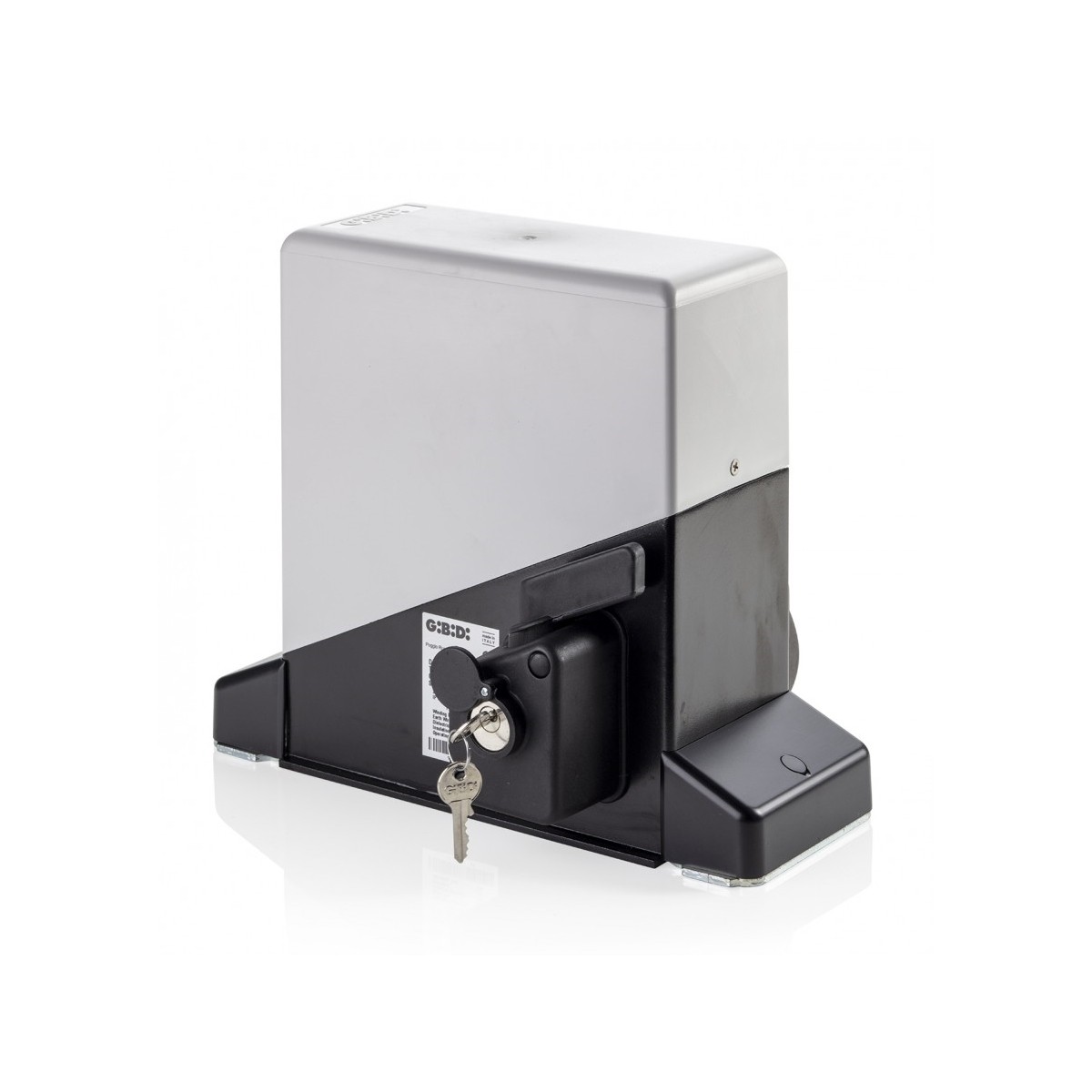

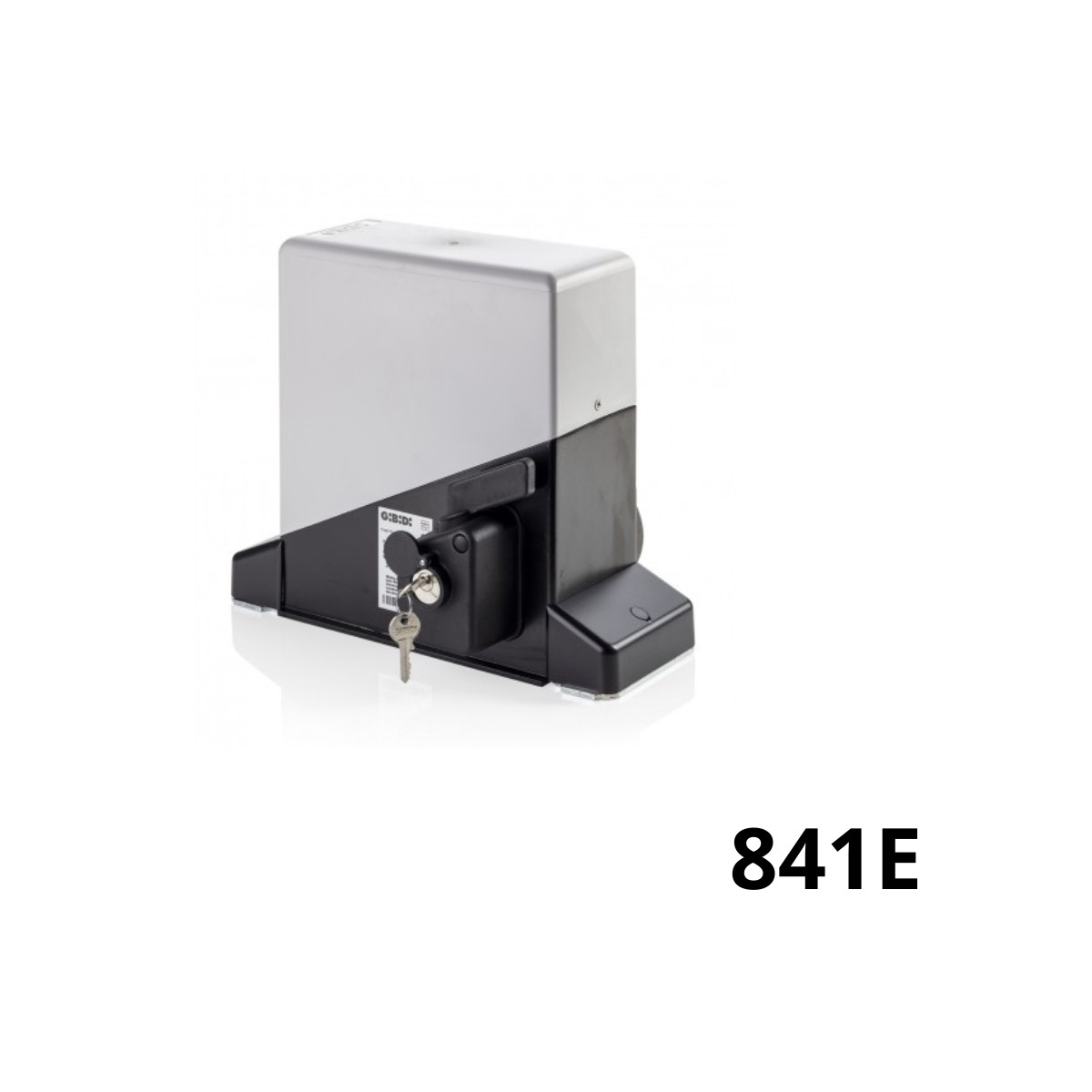

Tento typ pohonu plne nahrádza staršie modely PASS 8. Je tiež vybavený novou riadiacou jednotkou SC230E, ktorá má zabudovaný enkodér na spomalenie a ochranu proti rozdrveniu, takže už nevyžaduje 4 koncové spínače na stojane ako starý PASS.
Niektoré staré modely GIBIDI s názvom SL800 s 230V motorom mali iný kryt, ale v skutočnosti to boli PASSY a dajú sa vo všetkých ohľadoch nahradiť novým PASS841E. Ak bola počas inštalácie starého SL alebo PASS pôvodná základová doska zamurovaná GIBIDI nebude potrebné ju vymieňať, a preto bude pôvodná v poriadku. Ak je však potrebné ho vymeniť, budete si musieť kúpiť AJ92190 príslušenstvo.
UPOZORNENIE: súčasťou balenia nie je kotviaca doska, ktorú je potrebné v prípade potreby zakúpiť samostatne. Ak kupujete tento pohon na výmenu starého PASS, môžete znova použiť starú kotviacu dosku, vzdialenosti sú rovnaké.
Centrálnym vozidlom na palube je nový SC230E, vylepšený a vybavený mnohými bezpečnostnými technológiami. Od optického čítania snímača enkodéra až po zahrnutie jazýčkových koncových spínačov. Samoučenie a spomalenie dopĺňajú túto novú elektráreň. Vďaka novej technológii spomaľovania už nie sú potrebné dvojité koncové spínače na stojane, takže krútiaci moment stačí na signalizáciu motora pri zatvorení alebo otvorení brány.
Ovládací panel obsahuje aj konektor pre GIBIDI zásuvné prijímače (takže je možné opätovne použiť aj staré prijímače). Dávajte si však pozor, aby prijímač nebol súčasťou tohto produktu a v prípade potreby je potrebné ho zakúpiť samostatne s novými diaľkovými ovládačmi MAKO.
Aj keď mal váš starý PASS mechanickú spojku, tá v prevodovom motore PASS8 s posuvnou bránou do 600 kg s 230V motorom v olejovom kúpeli spolu s riadiacou jednotkou.41 už nie je k dispozícii, pretože riadiaca jednotka obsahuje systém proti rozdrveniu, nastavenie sily a elektronické brzdenie.
VŠEOBECNÝ POPIS PREUKAZU SÉRIE 600 - 800:
230 V AC ireverzibilný elektromechanický prevodový motor pre stredne veľké posuvné brány a hmotnosť (do 800 kg) vhodný pre obytné a bytové účely.
JEDNODUCHÁ INŠTALÁCIA
Riadiaca jednotka v optimálnej polohe pre inštalatéra. Možnosť nastavenia na horizontálnej a vertikálnej osi.
TICHÝ A ROBUSTNÝ
Vyrobené s veľkými prevodmi, tepelne spracované a v kompletnom olejovom kúpeli. Lakované hliníkové telo, ktoré zaručuje spoľahlivosť v priebehu času.
VYKONÁVANÍ
Špeciálne motory v olejovom kúpeli pre vynikajúci výkon aj pri intenzívnom používaní, verzie s mechanickou dvojkotúčovou spojkou. Nová nevratná a protišmyková prevodovka.
TECHNOLOGICKÉ A BEZPEČNÉ
Vstavaná riadiaca jednotka vybavená všetkými vstupmi pre bezpečnostné zariadenia, integrovaný enkodér pre jednoduché programovanie a nastavenie citlivosti proti pomliaždeniu. Najvyššia úroveň bezpečnosti, ako to vyžaduje norma EN 12453.
DIZAJN
Najkompaktnejší vo svojej triede vďaka priamemu horizontálnemu motoru, hrúbka iba 10 cm.
ŠPECIFIKÁCIE:
Použitie: INTENZÍVNE
Frekvencia používania: 0,4
Napájanie motora: 230 Vac - 50/60 Hz
Spotreba energie: 400W
Stupeň krytia: IP55
Rýchlosť: 160 mm/s (9,6 m/min) - Z=16 M4
Maximálny krútiaci moment: 24 Nm
Nastavenie krútiaceho momentu: MECHANICKÉ/ELEKTRONICKÉ
Nastavenie rýchlosti: ÁNO
Max. hmotnosť krídla: 800 kg
Prevádzková teplota: -20°C +60°C
Tepelná ochrana: 140 °C
Mazanie: PH-01 GBD OLEJ
Hmotnosť obsluhy: 12 kg
