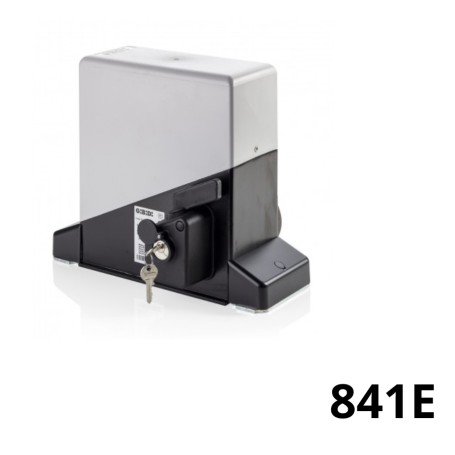

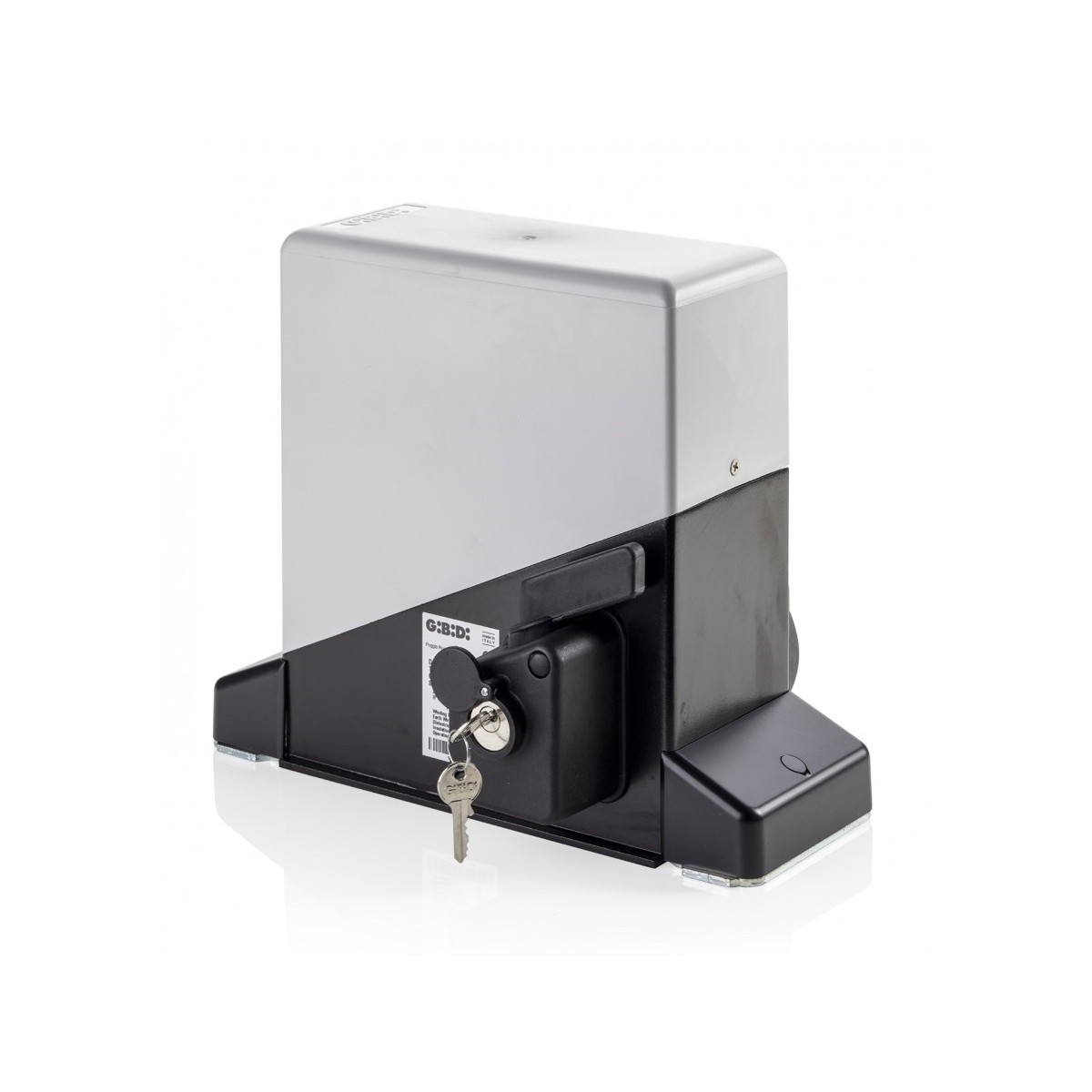

Този тип оператор напълно замества по-старите модели PASS 8. Той също така е оборудван с новия блок за управление SC230E, който има бордови енкодер за забавяне и защита от смачкване, така че вече не изисква 4-те крайни превключвателя на багажника като стария PASS.
Някои стари модели на GIBIDI , наречени SL800 с 230V мотор, имаха различно покритие, но в действителност те бяха PASSES и могат да бъдат заменени във всички отношения с новия PASS841E. Ако по време на монтажа на стария SL или PASS оригиналната фундаментна плоча е била зазидана GIBIDI няма да е необходимо да я подменяте и следователно оригиналната ще бъде добре. Ако обаче трябва да бъде сменен, ще трябва да закупите аксесоара AJ92190.
ВНИМАНИЕ: пакетът не включва анкерната плоча, която трябва да бъде закупена отделно, ако е необходимо. Ако купувате този оператор за замяна на стар PASS, можете да използвате повторно старата анкерна плоча, разстоянията са същите.
Централно място на борда е новият SC230E, подобрен и оборудван с много технологии за безопасност. От оптичното отчитане на сензора на енкодера до включването на четците на крайния превключвател. Самообучението и забавянето допълват тази нова електроцентрала. Благодарение на новата технология за забавяне вече не са необходими двойни крайни превключватели на багажника, така че въртящият момент е достатъчен, за да сигнализира на двигателя, когато вратата се затвори или отвори.
Контролният панел включва и конектора за GIBIDI щепселни приемници (така че старите приемници също могат да се използват повторно). Внимавайте обаче, че приемникът не е включен в този продукт и ако е необходимо, трябва да бъде закупен отделно с новите дистанционни управления MKO.
Дори ако старият ви PASS е имал механичен съединител, този в мотора на скоростната кутия PASS8 до 600 кг с 230V мотор в маслена баня в комплект с блок за управление.41 вече не се предоставя, тъй като контролният блок включва система против смачкване, регулиране на силата и електронно спиране.
PASS 600 - 800 SERIES ОБЩО ОПИСАНИЕ:
230 vac необратим електромеханичен редуктор за средно големи плъзгащи се врати и тегло (до 800 kg), подходящ за жилищна и етажна собственост.
ЛЕСЕН ЗА ИНСТАЛИРАНЕ
Контролен блок в оптимална позиция за инсталатора. Възможност за регулиране на хоризонталната и вертикалната ос.
ТИХ И ЗДРАВ
Изработен с големи зъбни колела, термично обработен и в пълна маслена баня. Боядисан алуминиев корпус, който гарантира надеждност във времето.
ИЗПЪЛНЕНИЕ
Специални двигатели в маслена баня за отлична производителност дори при интензивна употреба, версии с механичен двудисков съединител. Нов необратим и противоплъзгащ се редуктор.
ТЕХНОЛОГИЧЕН И БЕЗОПАСЕН
Вграден контролен блок, оборудван с всички входове за предпазни устройства, вграден енкодер за лесно програмиране и за регулиране на чувствителността против смачкване. Най-високото ниво на безопасност, както се изисква от стандарта EN 12453.
ПРОЕКТИРАМ
Най-компактният в своя клас благодарение на директния хоризонтален двигател, с дебелина само 10 см.
СПЕЦИФИКАЦИИ:
Употреба: ИНТЕНЗИВНА
Честота на употреба: 0.4
Захранване на двигателя: 230 Vac - 50/60 Hz
Консумирана мощност: 400W
Степен на защита: IP55
Скорост: 160 mm/s (9,6 m/min) - Z=16 M4
Максимален въртящ момент: 24 Nm
Регулиране на въртящия момент: МЕХАНИЧНО/ЕЛЕКТРОННО
Регулиране на скоростта: ДА
тегло на листа: 800 кг
Работна температура: -20°C +60°C
Термична защита: 140°C
Смазване: PH-01 GBD МАСЛО
Тегло на оператора: 12 кг
