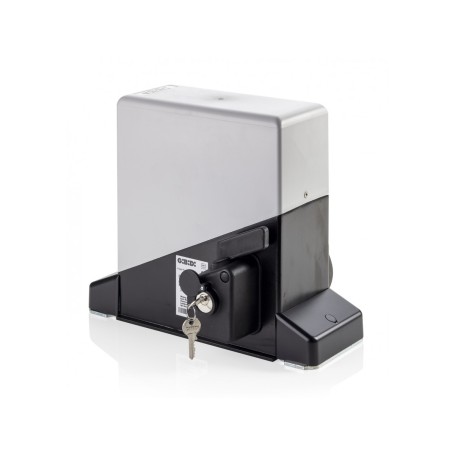

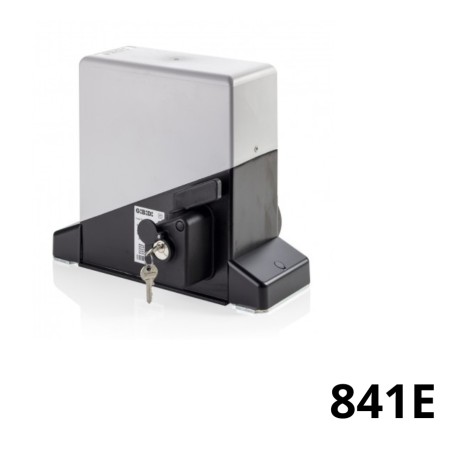

Ce type d’opérateur remplace entièrement les anciens modèles PASS 8. Il est également équipé de la nouvelle unité de contrôle SC230E qui dispose d’un encodeur embarqué pour le ralentissement et l’anti-écrasement, il ne nécessite donc plus les 4 interrupteurs de fin de course sur le rack comme l’ancien PASS.
Certains anciens modèles de la GIBIDI appelés SL800 avec un moteur 230V avaient un couvercle différent, mais en réalité, ils étaient PASSES et peuvent être remplacés à tous égards par le nouveau PASS841E. Si, lors de l’installation de l’ancien SL ou PASS, la plaque de fondation d’origine était murée GIBIDI il n’y aura pas besoin de la remplacer et donc l’originale ira bien. S’il doit être remplacé, vous devrez toutefois acheter le AJ92190 accessoire.
ATTENTION : le paquet ne comprend pas la plaque d’ancrage qui doit être achetée séparément si nécessaire. Si vous achetez cet opérateur pour remplacer un ancien PASS, vous pouvez réutiliser l’ancienne plaque d’ancrage les distances sont les mêmes.
Le central à bord est le nouveau SC230E amélioré et équipé de nombreuses technologies de sécurité. De la lecture optique du capteur de l’encodeur, à l’inclusion des lecteurs d’interrupteurs de fin de course à lames. L’auto-apprentissage et le ralentissement complètent cette nouvelle centrale. Grâce à la nouvelle technologie de décélération, il n’est plus nécessaire d’avoir des interrupteurs de fin de course doubles sur le rack, de sorte qu’un couple suffit pour signaler au moteur la fermeture ou l’ouverture du portail.
Le panneau de commande intègre également le connecteur pour les récepteurs enfichables GIBIDI (de sorte que les anciens récepteurs peuvent également être réutilisés). Attention, cependant, le récepteur n’est pas inclus dans ce produit et doit si nécessaire être acheté séparément avec les nouvelles télécommandes MAKO.
Même si votre ancien PASS avait un embrayage mécanique, celui-ci dans le moteur à engrenages à portail coulissant PASS8 jusqu’à 600 Kg avec moteur 230V à bain d’huile complet avec unité de commande.41 n’est plus fourni puisque l’unité de commande intègre le système anti-écrasement, le réglage de la force et le freinage électronique.
PASS 600 - 800 SERIES DESCRIPTION GÉNÉRALE :
Motoréducteur électromécanique irréversible 230 VAC pour portails coulissants de taille moyenne et d’un poids (jusqu’à 800 kg) adapté à un usage résidentiel et en copropriété.
FACILE À INSTALLER
Unité de commande dans une position optimale pour l’installateur. Possibilité de réglages sur l’axe horizontal et vertical.
SILENCIEUX ET ROBUSTE
Fabriqué avec de grands engrenages, traité thermiquement et en bain d’huile complet. Corps en aluminium peint qui garantit la fiabilité dans le temps.
EXÉCUTION
Moteurs spéciaux à bain d’huile pour d’excellentes performances même en cas d’utilisation intensive, versions avec embrayage mécanique à double disque. Nouveau réducteur irréversible et antidérapant.
TECHNOLOGIQUE ET SÛR
Unité de commande intégrée équipée de toutes les entrées pour les dispositifs de sécurité, d’un codeur intégré pour une programmation facile et pour le réglage de la sensibilité anti-écrasement. Le plus haut niveau de sécurité, comme l’exige la norme EN 12453.
CONCEVOIR
Le plus compact de sa catégorie grâce au moteur horizontal direct, de seulement 10 cm d’épaisseur.
SPÉCIFICATIONS:
Utilisation : INTENSIVE
Fréquence d’utilisation : 0,4
Alimentation du moteur : 230 Vac - 50/60 Hz
Consommation électrique : 400W
Degré de protection : IP55
Vitesse : 160 mm/s (9,6 m/min) - Z=16 M4
Couple maxi : 24 Nm
Réglage du couple : MÉCANIQUE/ÉLECTRONIQUE
Réglage de la vitesse : OUI
Poids max. de la feuille : 800 Kg
Température de fonctionnement : -20°C +60°C
Protection thermique : 140°C
Lubrification : PH-01 GBD HUILE
Poids de l’opérateur : 12 Kg
