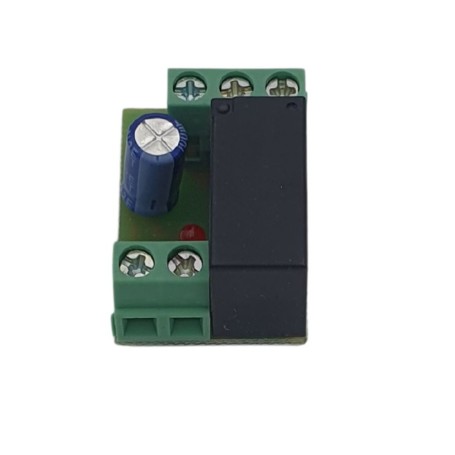

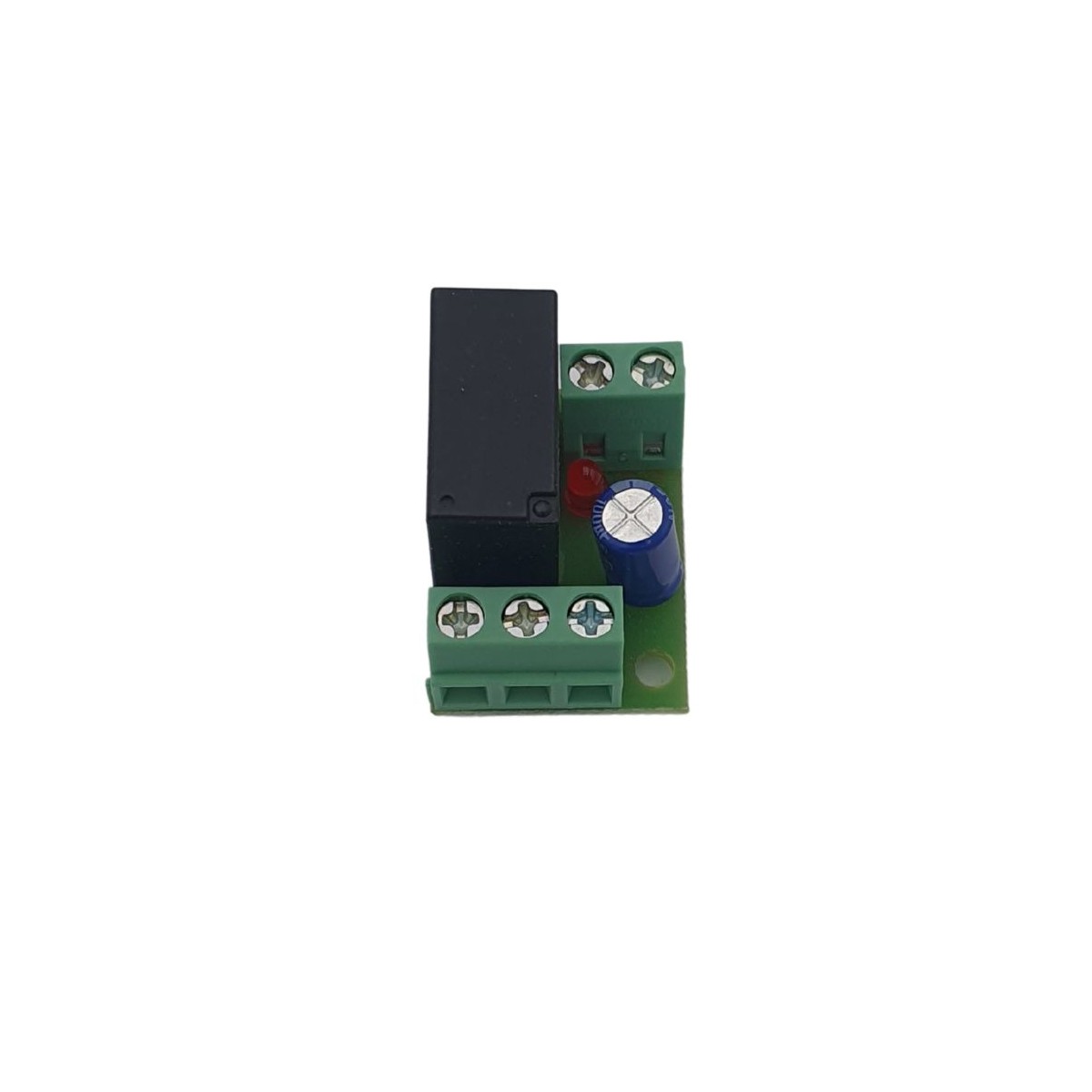

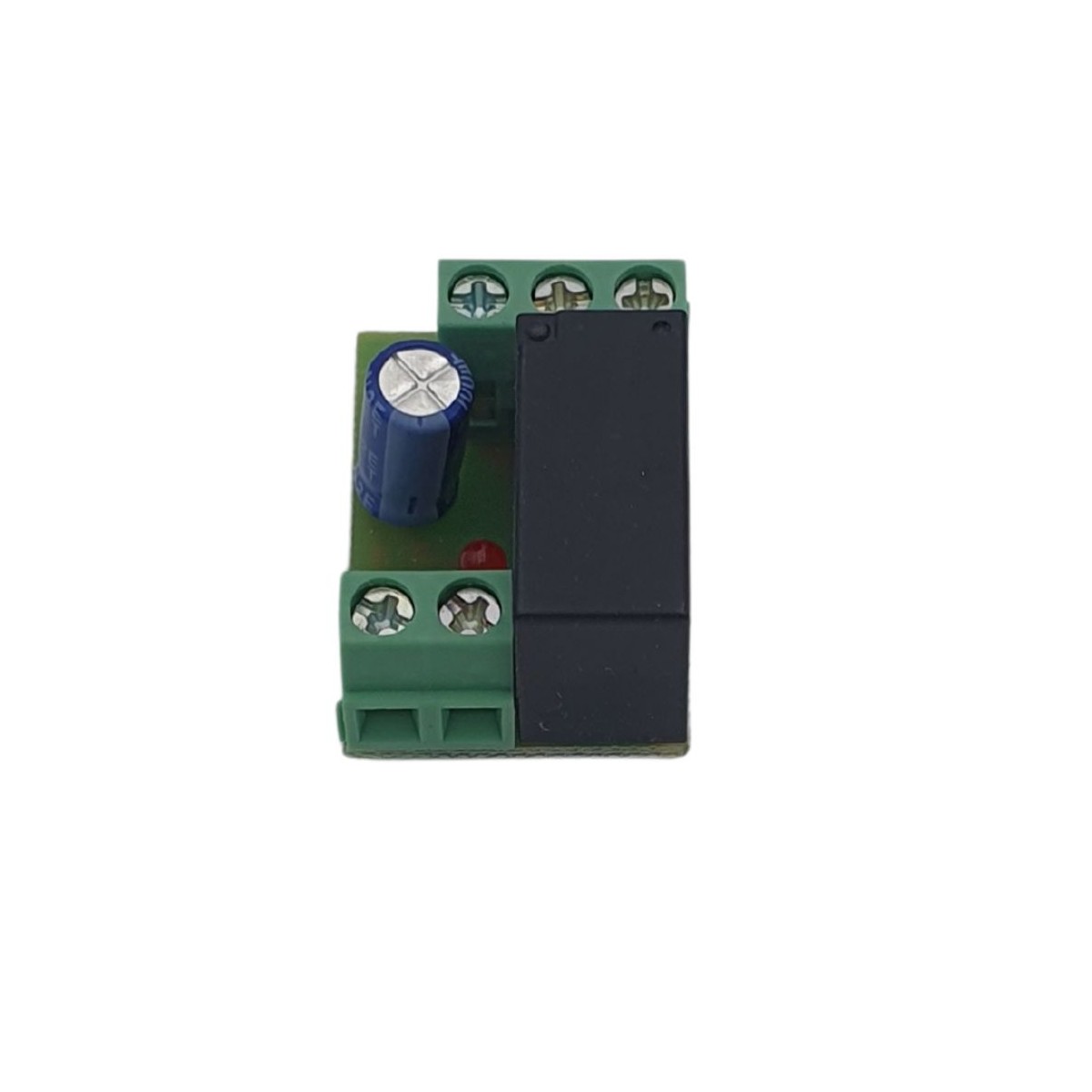

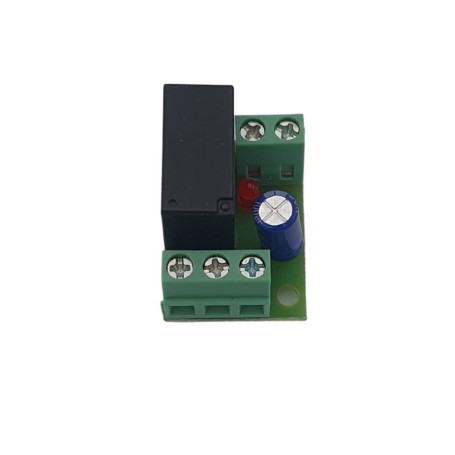

ADT-CTF je tehnički list dizajniran za povezivanje portafona s izlazom električne brave od 12 V (tipična naredba za otvaranje) s ulazom START upravljačke jedinice automatizacije (vrata, vrata, rolete) koja zahtijeva suhi kontakt (tj. releji bez preostalog potencijala).
Za razliku od jednostavnog galvanskog izolatora, ovaj modul koristi releje sa suhim kontaktima kako bi se osiguralo da bilo kakvo punjenje, povrat struje ili smetnje na interfonskoj liniji ne utječu na elektroniku upravljačke ploče.
Posebno je prikladan u slučajevima kada:

• Interfonska linija je vrlo duga i sklona smetnjama ili vrtložnim strujama.

• Izlaz portafona napaja napon (12 V), a ne kontakt bez napona.

• Ne želite da bilo kakvi prenaponi ili povrati oštete START ulaz upravljačke ploče.

Operacija
Kada portafon aktivira električnu bravu od 12 V, ADT-CTF kartica detektira ovaj voltage i napaja interni relej koji prebacuje NO/COM kontakt (bez primijenjenog potencijala) prema START ulazu upravljačke ploče. Na taj način upravljačka ploča "vidi" kontrolu kao jednostavan slobodni kontakt, bez izlaganja vanjskim naponima ili neželjenim strujama.
Relej sa suhim kontaktima ponaša se poput mehaničkog prekidača: ne prenosi napon s portafona na upravljačku ploču, već samo status upravljanja.

Glavne značajke

• Ulaz: 12 V interfonski izlaz (obično električna brava)

• Izlaz: Relej sa suhim kontaktima (NO/COM)

• Zaštita od vrtložnih struja i smetnji u vodovima

• Idealno za instalacije s produženim portafonom linijom

• Lako se integrira u razvodnu kutiju ili električnu ploču

• Kompatibilan s upravljačkim pločama koje zahtijevaju suhi kontakt na funkciji START

Tipične primjene

• Interfonska ili video portafonska veza s upravljačkom jedinicom automatizacije bez izravnog korištenja interfonskog napona

• Pretvorba 12 V regulacije u suhi kontakt za automatizaciju

• Okruženja s jakim smetnjama ili dugim provodima interfonskih kabela (stambene zgrade, rezidencije, industrijska postrojenja)
