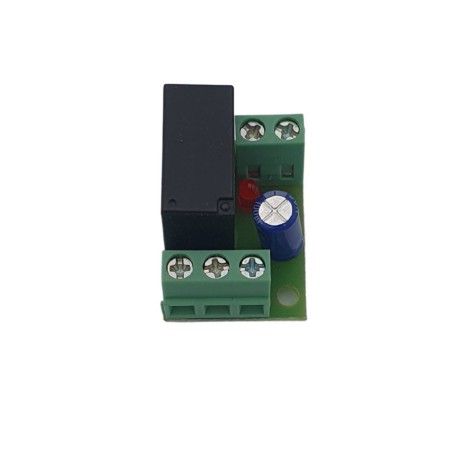

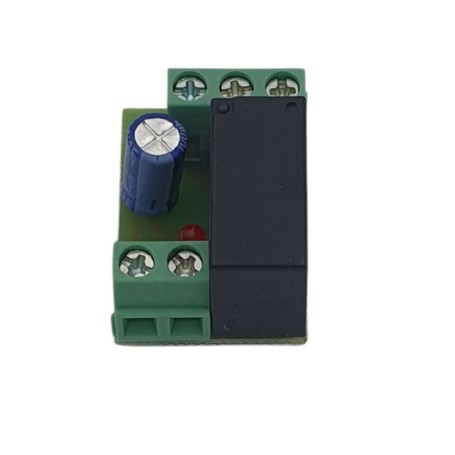

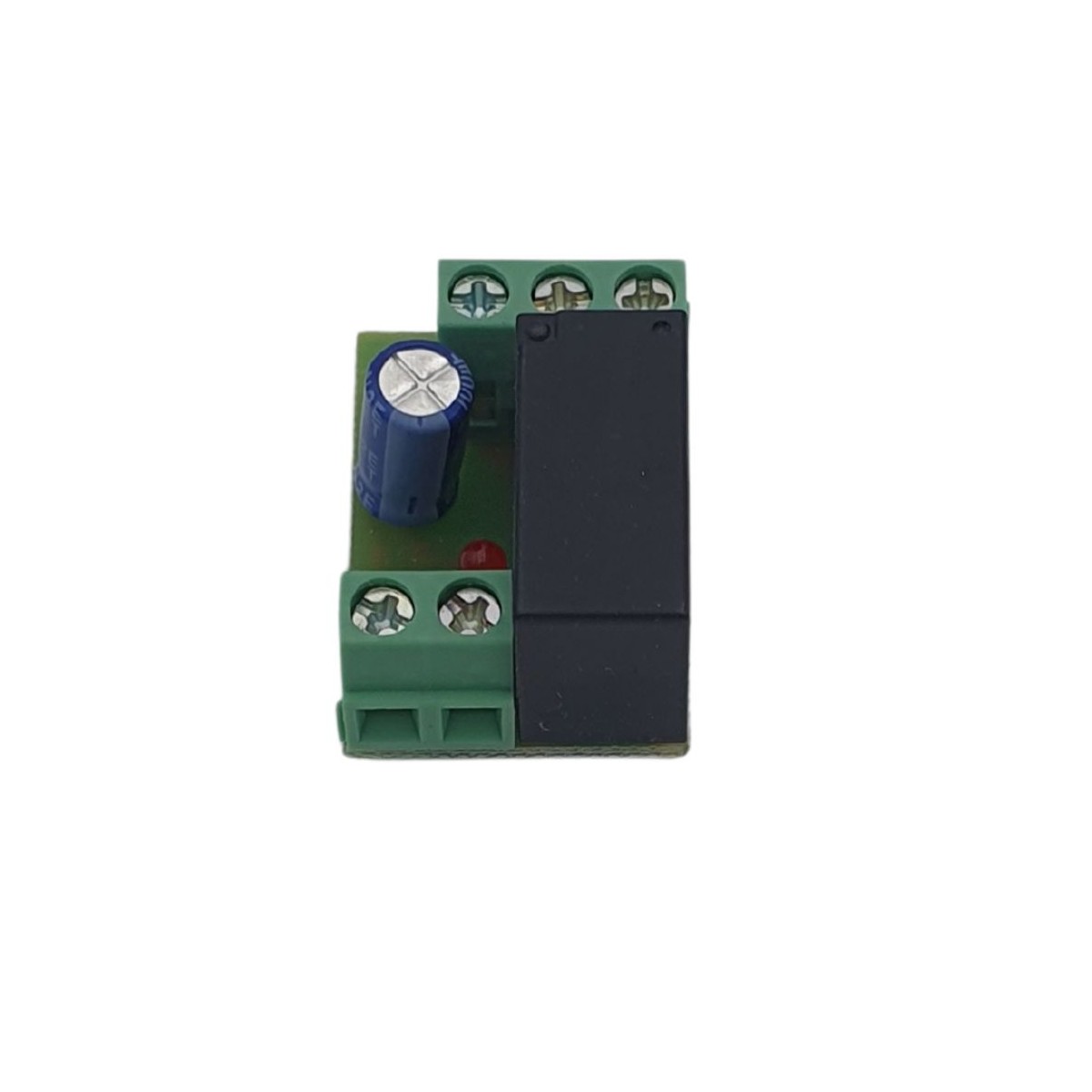

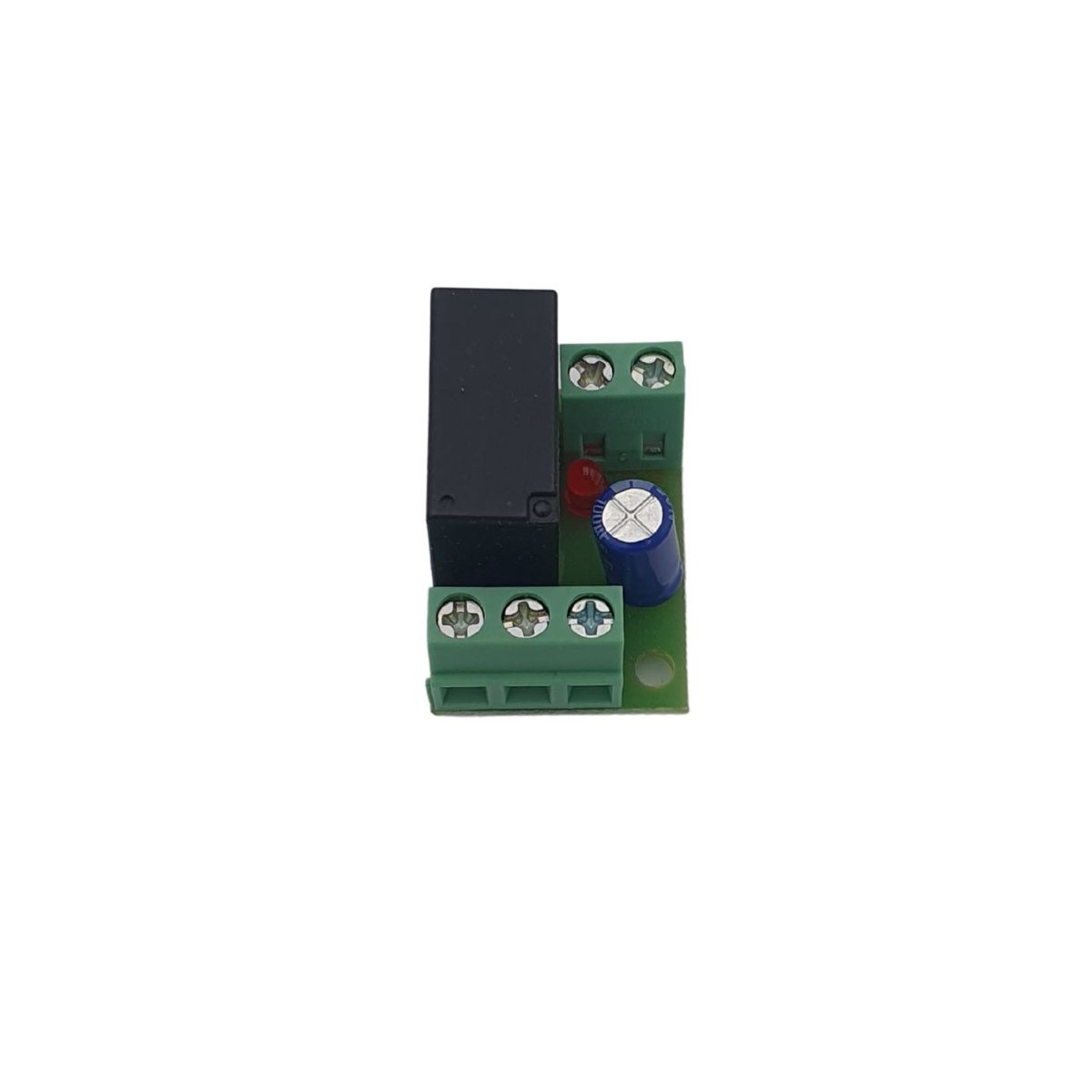

El ADT-CTF es una hoja de datos técnicos diseñada para conectar un intercomunicador con una salida de cerradura eléctrica de 12 V (comando de apertura típico) a la entrada START de una unidad de control de automatización (portón, puerta, persiana) que requiere un contacto seco (es decir, relés sin potencial residual).
A diferencia de un simple aislador galvánico, este módulo utiliza relés con contactos secos para garantizar que cualquier carga, retorno de corriente o perturbación en la línea de intercomunicación no afecte a la electrónica del panel de control.
Es especialmente adecuado en los casos en que:

• La línea de intercomunicación es muy larga y propensa a perturbaciones o corrientes de Foucault.

• La salida del intercomunicador suministra voltaje (12 V) y no un contacto libre de potencial.

• No desea que las sobretensiones o retornos dañen la entrada START del panel de control.

Operación
Cuando el intercomunicador activa la cerradura eléctrica de 12 V, la tarjeta ADT-CTF detecta esta tensión y alimenta un relé interno que conmuta el contacto NO/COM (sin potencial aplicado) hacia la entrada START del panel de control. De esta manera, el panel de control "ve" el control como un simple contacto libre, sin estar sujeto a voltajes extraños o corrientes no deseadas.
El relé con contactos secos se comporta como un interruptor mecánico: no transfiere voltaje desde el intercomunicador al panel de control, sino solo el estado del control.

Características principales

• Entrada: Salida de intercomunicador de 12 V (normalmente cerradura eléctrica)

• Salida: Relé con contactos secos (NO/COM)

• Protección contra corrientes de Foucault y perturbaciones de línea

• Ideal para instalaciones con línea de intercomunicación extendida

• Se integra fácilmente en la caja de conexiones o en el panel eléctrico

• Compatible con paneles de control que requieren contacto seco en la función START

Aplicaciones típicas

• Conexión de intercomunicador o videoportero a la unidad de control de automatización sin utilizar directamente la tensión del intercomunicador

• Conversión de un control de 12 V en un contacto seco para la automatización

• Entornos con fuertes perturbaciones o largos tendidos de cables de intercomunicación (edificios de apartamentos, residencias, plantas industriales)
