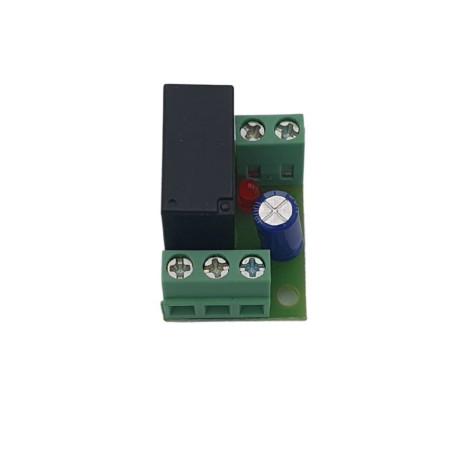

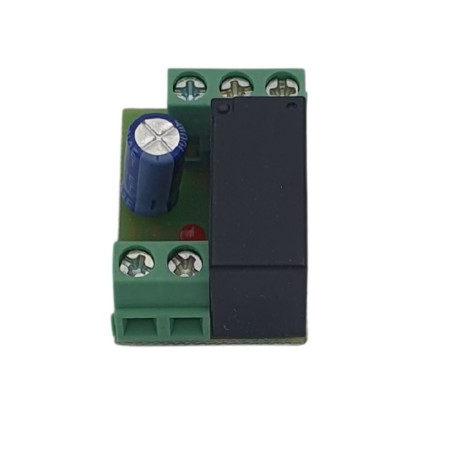

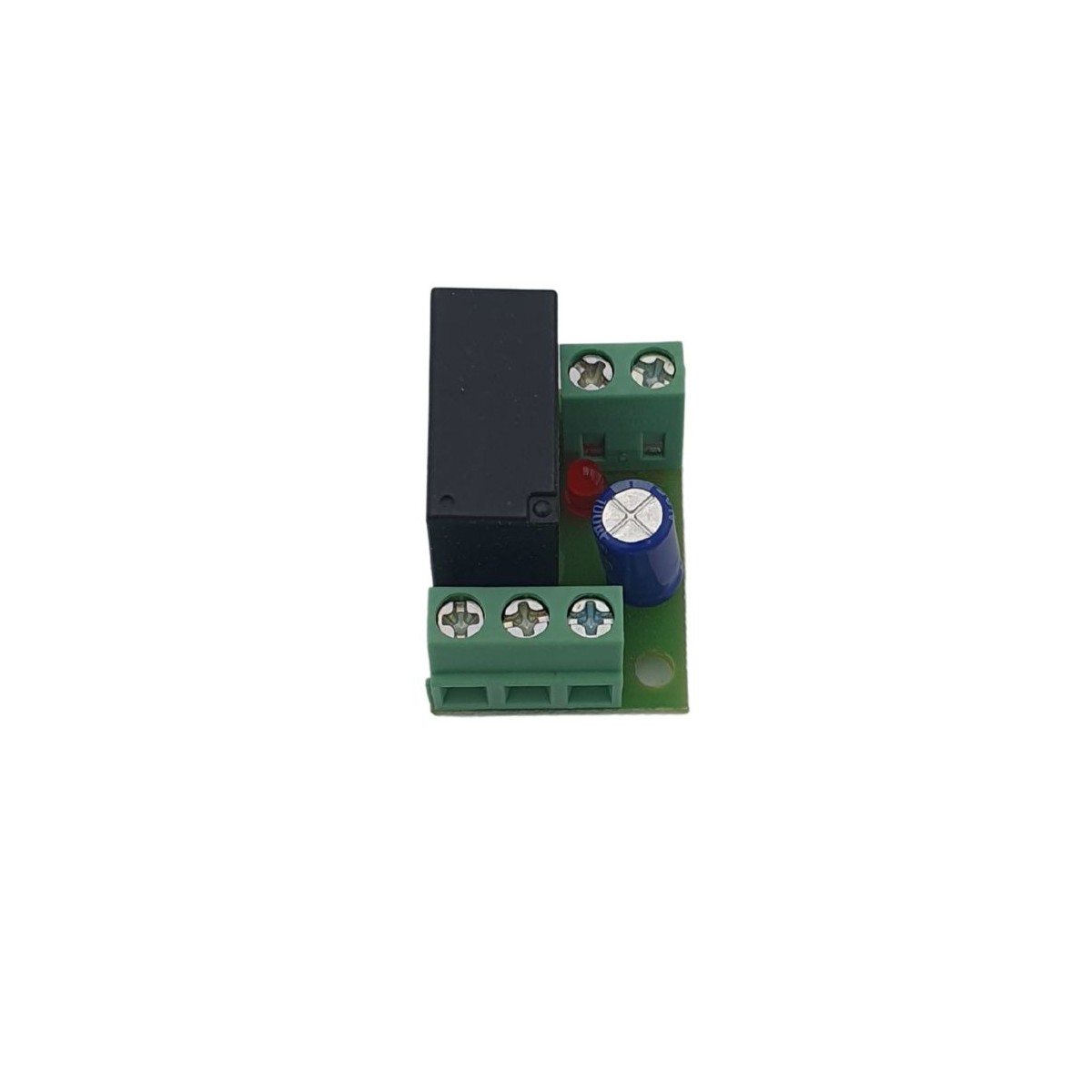

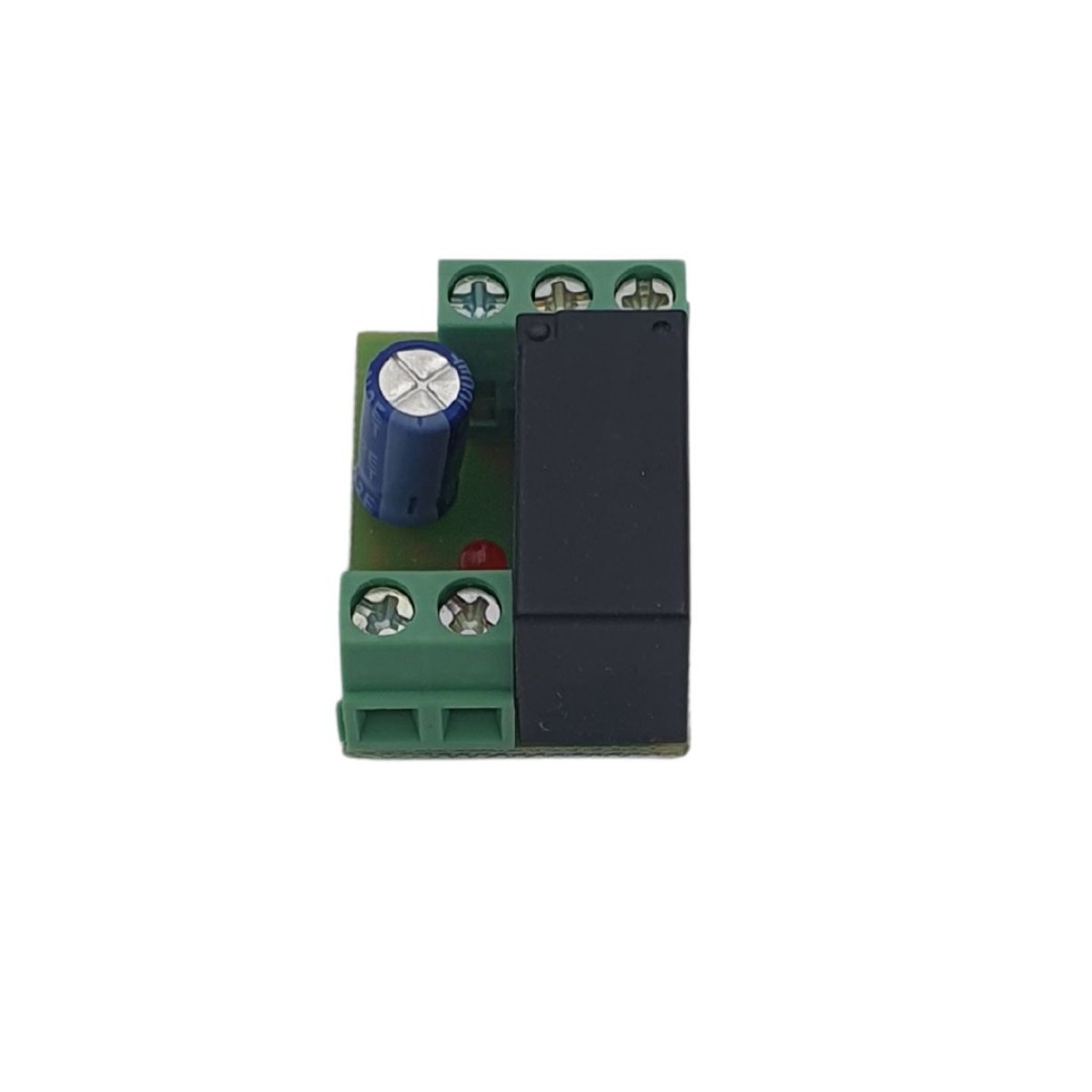

ADT-CTF je technický list určený na prepojenie interkomu s výstupom elektrického zámku 12 V (typický príkaz na otvorenie) so vstupom START riadiacej jednotky automatizácie (brána, dvere, žalúzia), ktorá vyžaduje suchý kontakt (t. j. relé bez zvyškového potenciálu).
Na rozdiel od jednoduchého galvanického izolátora tento modul používa relé so suchými kontaktmi , aby sa zabezpečilo, že akýkoľvek náboj, návrat prúdu alebo rušenie na linke interkomu neovplyvní elektroniku ústredne.
Je vhodný najmä v prípadoch, keď:

• Interkomové vedenie je veľmi dlhé a náchylné na rušenie alebo vírivé prúdy.

• Výstup interkomu dodáva napätie (12 V) a nie bezpotenciálový kontakt.

• Nechcete, aby akékoľvek prepätie alebo návraty poškodili vstup START ústredne.

Operácia
Keď interkom aktivuje 12 V elektrický zámok, karta ADT-CTF zistí toto napätie a napája interné relé, ktoré prepína kontakt NO/COM (bez použitia potenciálu) smerom k vstupu START ústredne. Týmto spôsobom ovládací panel "vidí" ovládanie ako jednoduchý voľný kontakt bez toho, aby bol vystavený vonkajšiemu napätiu alebo nežiaducim prúdom.
Relé so suchými kontaktmi sa správa ako mechanický spínač: neprenáša napätie z interkomu na ovládací panel, ale iba stav ovládania.

Hlavné rysy

• Vstup: 12 V interkomový výstup (typicky elektrický zámok)

• Výstup: Relé so suchými kontaktmi (NO/COM)

• Ochrana pred vírivými prúdmi a poruchami vedenia

• Ideálne pre inštalácie s predĺženou linkou interkomu

• Jednoduchá integrácia do rozvodnej skrinky alebo elektrického panela

• Kompatibilné s ovládacími panelmi, ktoré vyžadujú suchý kontakt s funkciou START

Typické aplikácie

• Pripojenie interkomu alebo videovrátnika k riadiacej jednotke automatizácie bez priameho použitia napätia interkomu

• Prestavba 12 V regulácie na suchý kontakt pre automatizáciu

• Prostredia so silným rušením alebo dlhými káblami interkomu (bytové domy, rezidencie, priemyselné závody)
