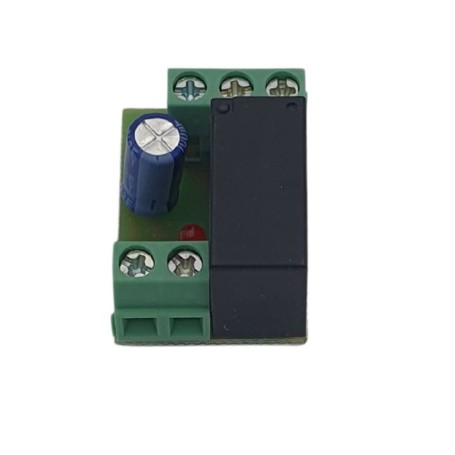

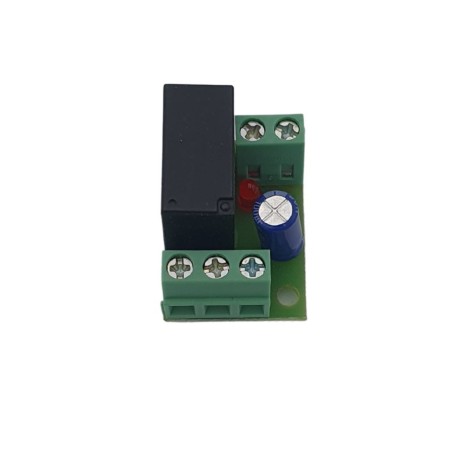

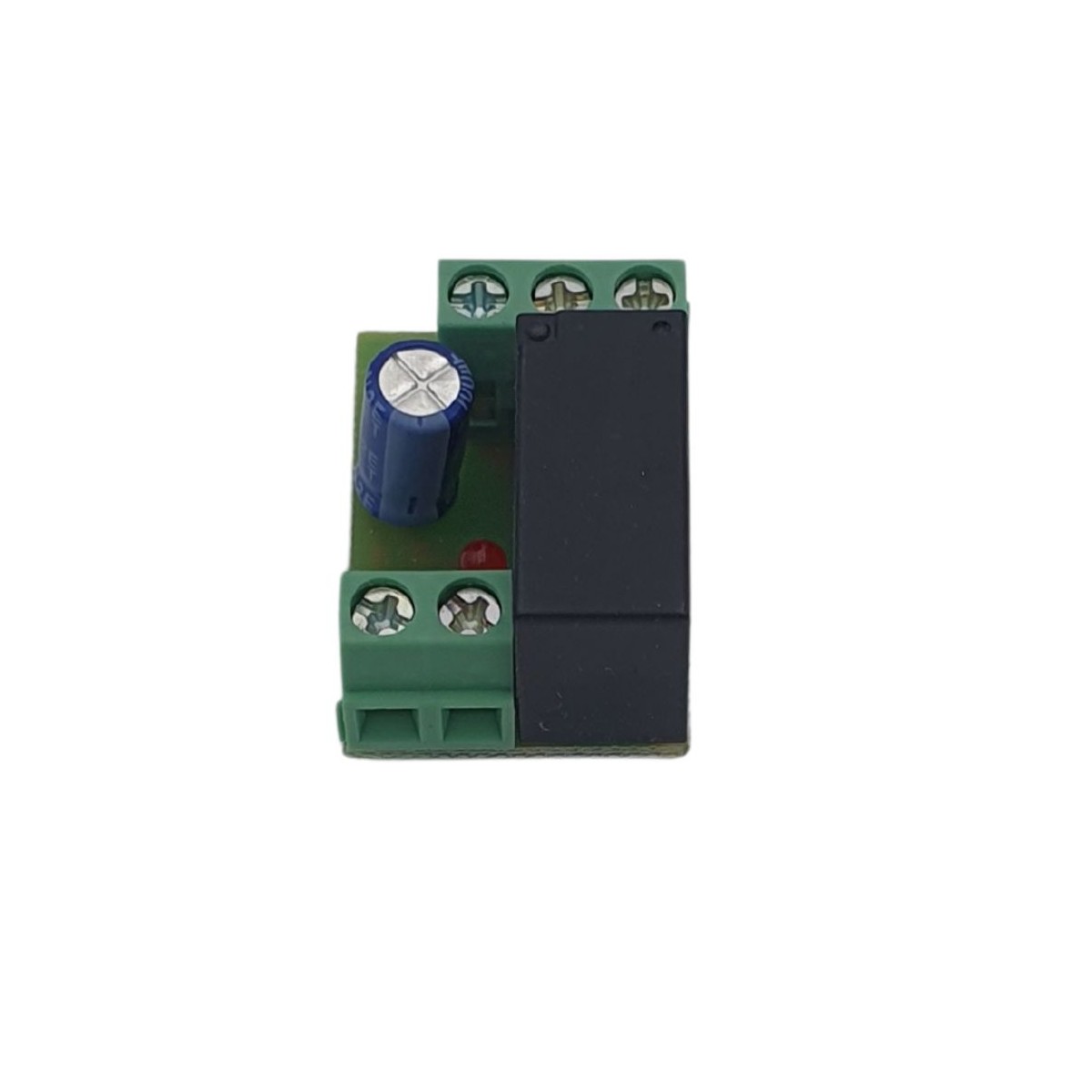

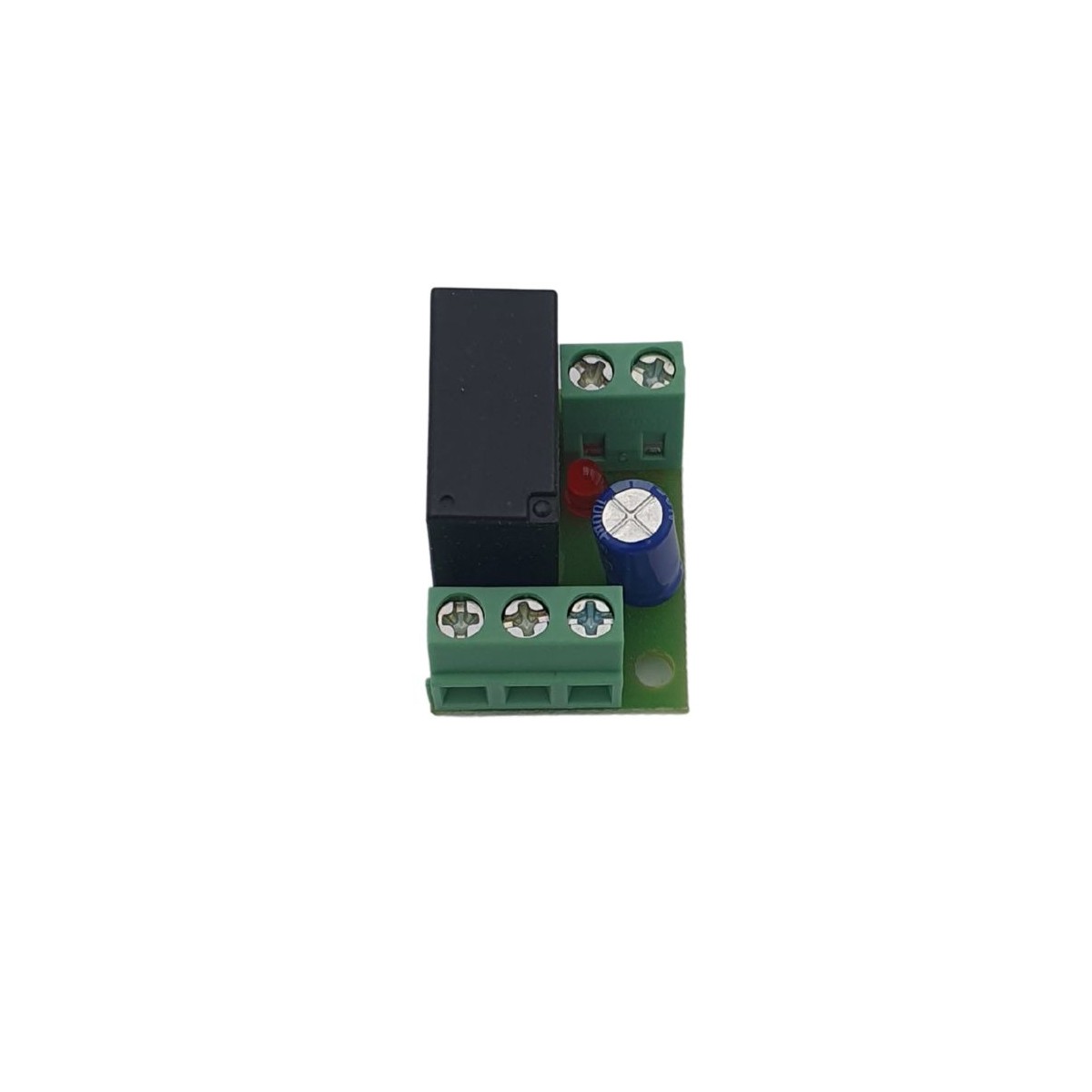

O ADT-CTF é uma ficha técnica concebida para fazer a interface de um intercomunicador com uma saída de bloqueio elétrico de 12 V (comando de abertura típico) com a entrada START de uma unidade de controlo de automação (portão, porta, obturador) que requer um contacto seco (ou seja, relés sem potencial residual).
Ao contrário de um isolador galvânico simples, este módulo usa relés com contatos secos para garantir que qualquer carga, retorno de corrente ou perturbação na linha de interfone não afete a eletrônica do painel de controle.
É particularmente adequado nos casos em que:

• A linha de intercomunicação é muito longa e propensa a perturbações ou correntes parasitas.

• A saída do interfone fornece tensão (12 V) e não um contato livre de potencial.

• Não queira sobretensões ou retornos para danificar a entrada START do painel de controle.

Funcionamento
Quando o interfone ativa a fechadura elétrica de 12 V, a placa ADT-CTF deteta essa tensão e alimenta um relé interno que comuta o contato NO/COM (sem potencial aplicado) para a entrada START do painel de controle. Desta forma, o painel de controlo "vê" o controlo como um simples contacto livre, sem estar sujeito a tensões estranhas ou correntes indesejadas.
O relé com contatos secos se comporta como um interruptor mecânico: ele não transfere tensão do interfone para o painel de controle, mas apenas o status do controle.

Principais características

• Entrada: saída de interfone de 12 V (normalmente fechadura elétrica)

• Saída: Relé com contatos secos (NO/COM)

• Proteção contra correntes parasitas e perturbações da linha

• Ideal para instalações com linha de intercomunicação estendida

• Facilmente integrado na caixa de junção ou no painel elétrico

• Compatível com painéis de controlo que requerem contacto seco na função START

Aplicações típicas

• Interfone ou conexão de vídeo porteiro para a unidade de controle de automação sem usar diretamente a tensão do interfone

• Conversão de um controle de 12 V em um contato seco para automação

• Ambientes com fortes perturbações ou longos cabos de intercomunicação (prédios de apartamentos, residências, plantas industriais)
