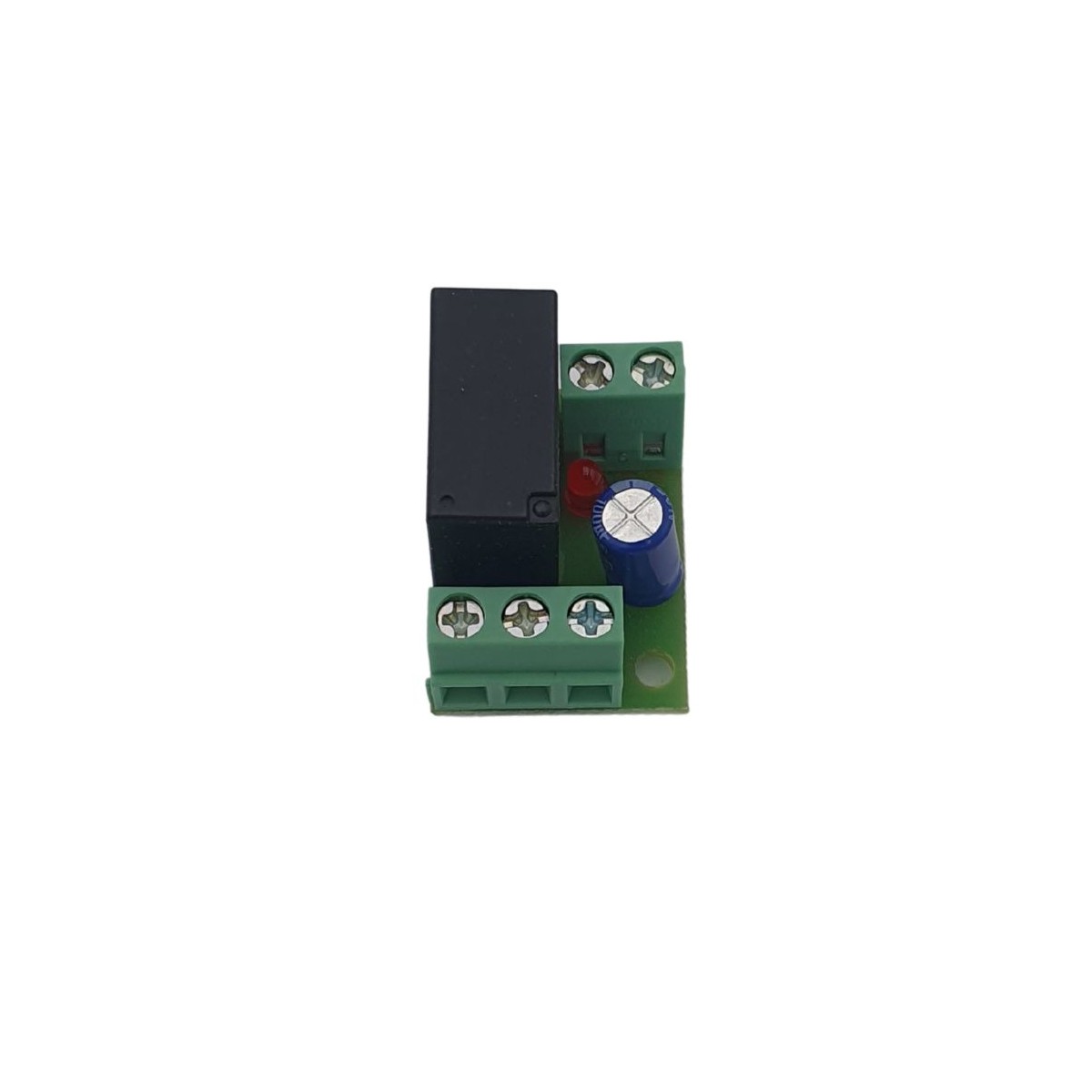

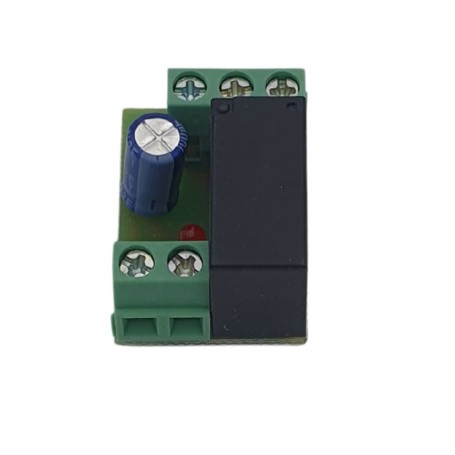

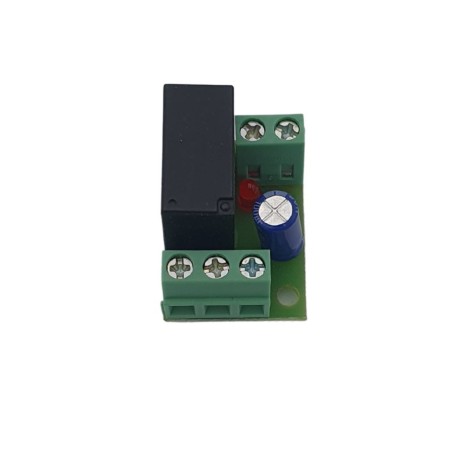

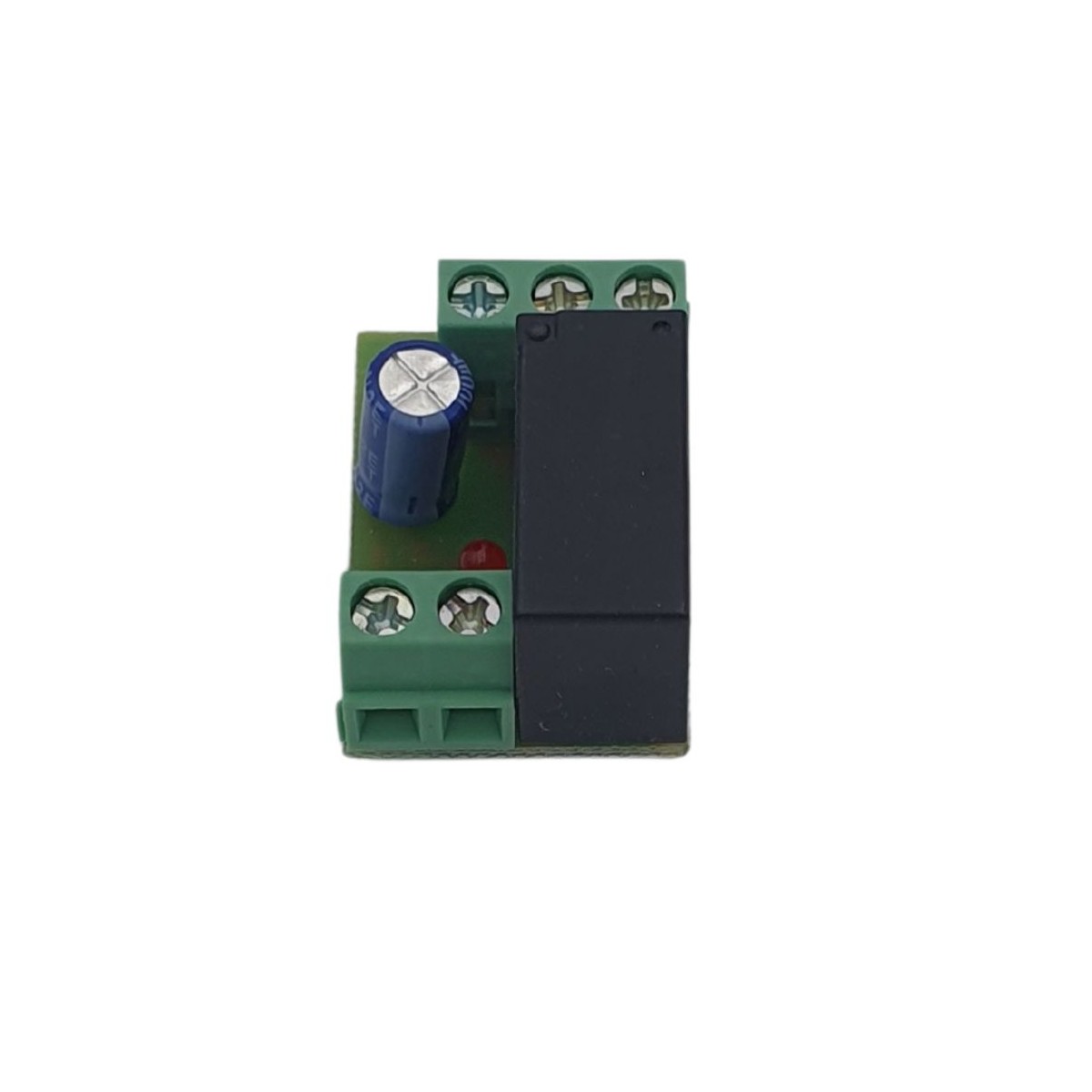

ADT-CTF je tehnični list, zasnovan za povezavo interkom z 12 V izhodom električne ključavnice (tipičen ukaz za odpiranje) z vhodom START krmilne enote za avtomatizacijo (vrata, vrata, zaklop), ki zahteva suhi kontakt (tj. releji brez preostalega potenciala).
Za razliko od preprostega galvanskega izolatorja ta modul uporablja releje s suhimi kontakti , ki zagotavljajo, da morebitno polnjenje, vrnitev toka ali motnje na interkom liniji ne vplivajo na elektroniko nadzorne plošče.
Še posebej je primeren v primerih, ko:

• Interkom linija je zelo dolga in nagnjena k motnjam ali vrtinčnim tokomom.

• Izhod interkoma napaja napetost (12 V) in ne brezpotencialni kontakt.

• Ne želimo, da bi kakršne koli prenapetosti ali vrnitve poškodovale vhod START na nadzorni plošči.

Operacija
Ko interkom aktivira 12-voltno električno ključavnico, kartica ADT-CTF zazna to napetost in napaja notranji rele, ki preklopi NO/COM stik (brez uporabljenega potenciala) proti vhodu START na nadzorni plošči. Na ta način nadzorna plošča "vidi" krmiljenje kot preprost prosti kontakt, ne da bi bila izpostavljena tujim napetostim ali neželenim tokom.
Rele s suhimi kontakti se obnaša kot mehansko stikalo: ne prenaša napetosti iz interkom na nadzorno ploščo, temveč le stanje krmilnika.

Glavne značilnosti

• Vhod: 12 V interkom izhod (običajno električna ključavnica)

• Izhod: Rele s suhimi kontakti (NO/COM)

• Zaščita pred vrtinčnimi tokovi in motenj v linijah

• Idealno za instalacije z razširjeno interkom linijo

• Enostavna integracija v razdelilno omarico ali električno ploščo

• Združljiv z nadzornimi ploščami, ki zahtevajo suhi stik s funkcijo START

Tipične aplikacije

• Interkom ali video interkom povezava s krmilno enoto avtomatizacije brez neposredne uporabe interkom napetosti

• Pretvorba 12 V krmiljenja v suhi kontakt za avtomatizacijo

• Okolja z močnimi motnjami ali dolgimi interkom kabli (stanovanjske stavbe, stanovanja, industrijski obrati)
