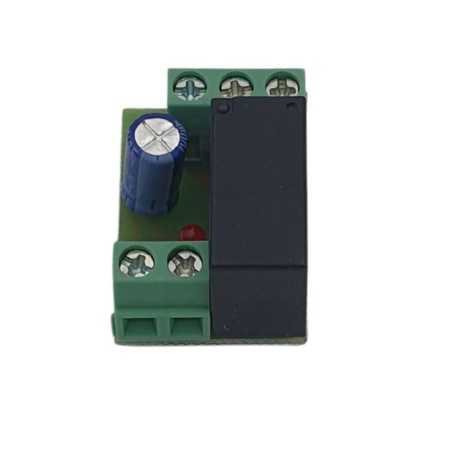

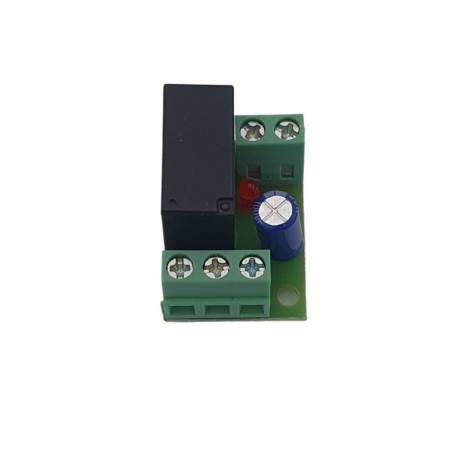

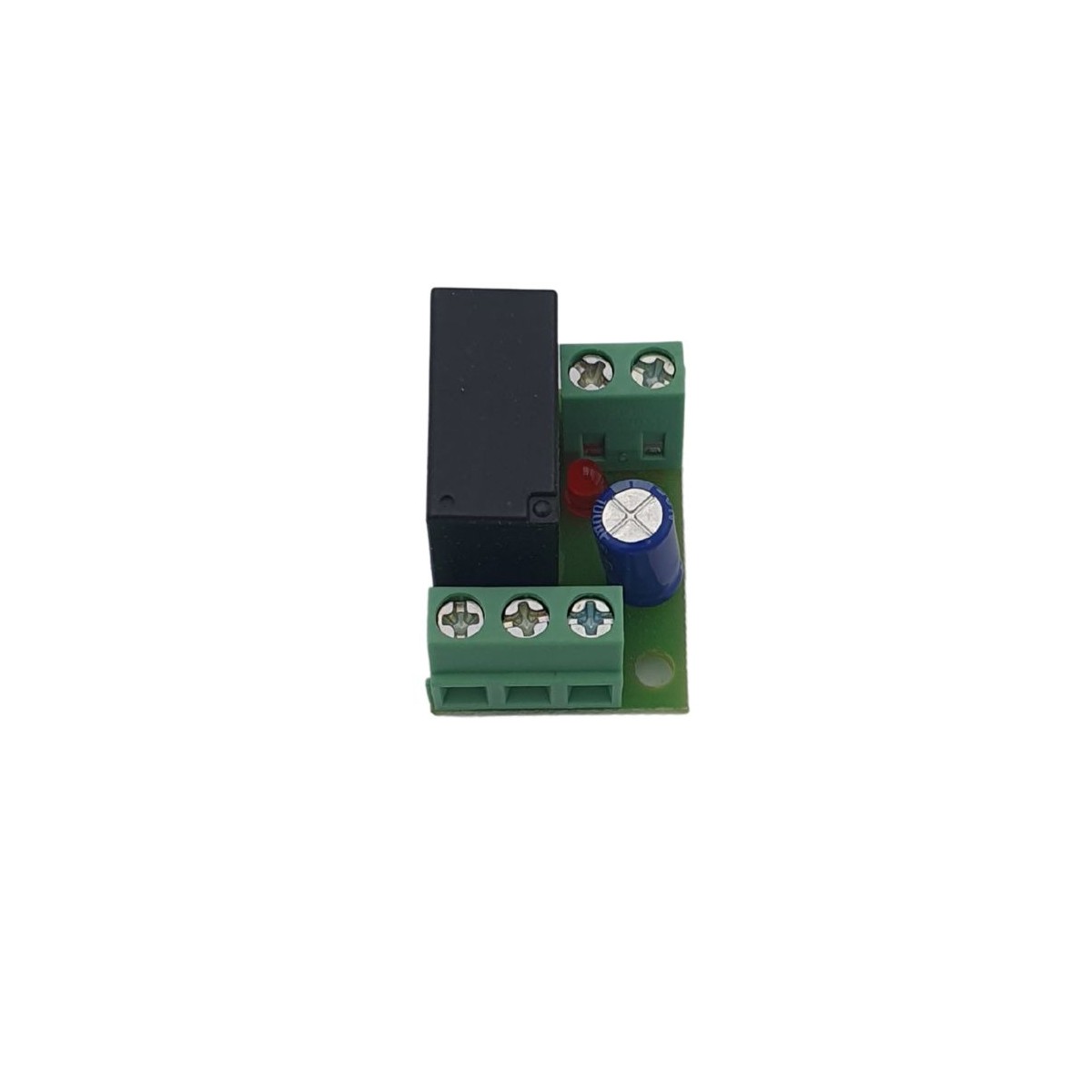

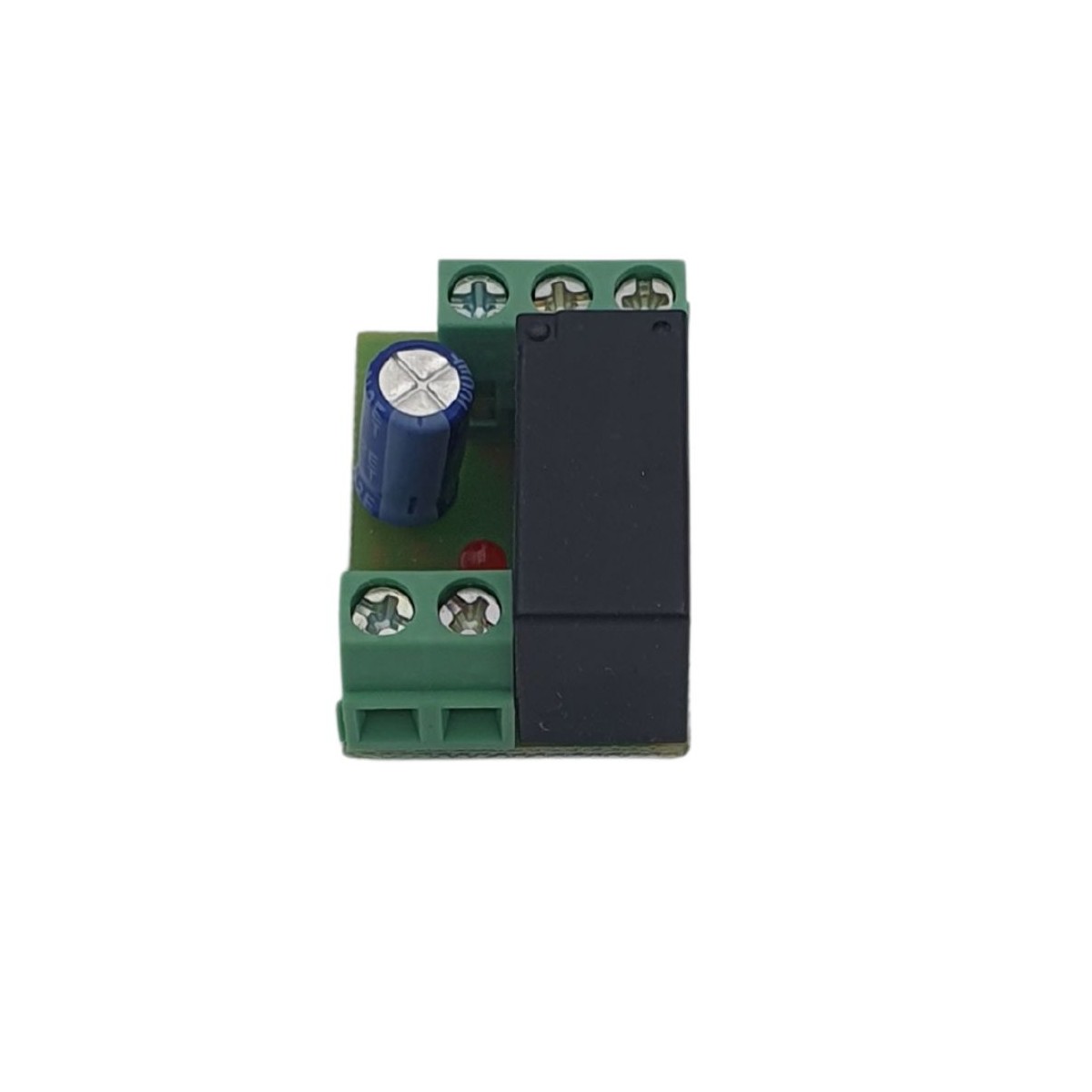

ADT-CTF е технически лист, предназначен за свързване на домофон с 12 V електрически изход за заключване (типична команда за отваряне) към входа START на блок за управление на автоматизацията (порта, врата, затвор), който изисква сух контакт (т.е. релета без остатъчен потенциал).
За разлика от обикновения галваничен изолатор, този модул използва релета със сухи контакти , за да гарантира, че всеки заряд, връщане на ток или смущение на домофонната линия не влияе на електрониката на контролния панел.
Той е особено подходящ в случаите, когато:

• Домофонната линия е много дълга и податлива на смущения или вихрови токове.

• Изходът на домофона подава напрежение (12 V), а не контакт без потенциал.

• Не желаете никакви пренапрежения или връщания да повредят СТАРТ входа на контролния панел.

Операция
Когато домофонът активира 12 V електрическа ключалка, ADT-CTF картата открива това напрежение и захранва вътрешно реле, което превключва NO/COM контакта (без приложен потенциал) към START входа на контролния панел. По този начин контролният панел "вижда" управлението като обикновен свободен контакт, без да бъде подложен на външни напрежения или нежелани токове.
Релето със сухи контакти се държи като механичен превключвател: не прехвърля напрежение от домофона към контролния панел, а само състоянието на управлението.

Основни характеристики

• Вход: 12 V домофонен изход (обикновено електрическо заключване)

• Изход: Реле със сухи контакти (NO/COM)

• Защита срещу вихрови токове и смущения на линията

• Идеален за инсталации с удължена домофонна линия

• Лесно интегриран в разклонителна кутия или електрическо табло

• Съвместим с контролни панели, които изискват сух контакт с функцията START

Типични приложения

• Връзка с домофон или видеодомофон към блока за управление на автоматизацията без директно използване на напрежението на домофона

• Преобразуване на 12 V управление в сух контакт за автоматизация

• Среди със силни смущения или дълги домофонни кабелни трасета (жилищни сгради, жилищни сгради, промишлени предприятия)
