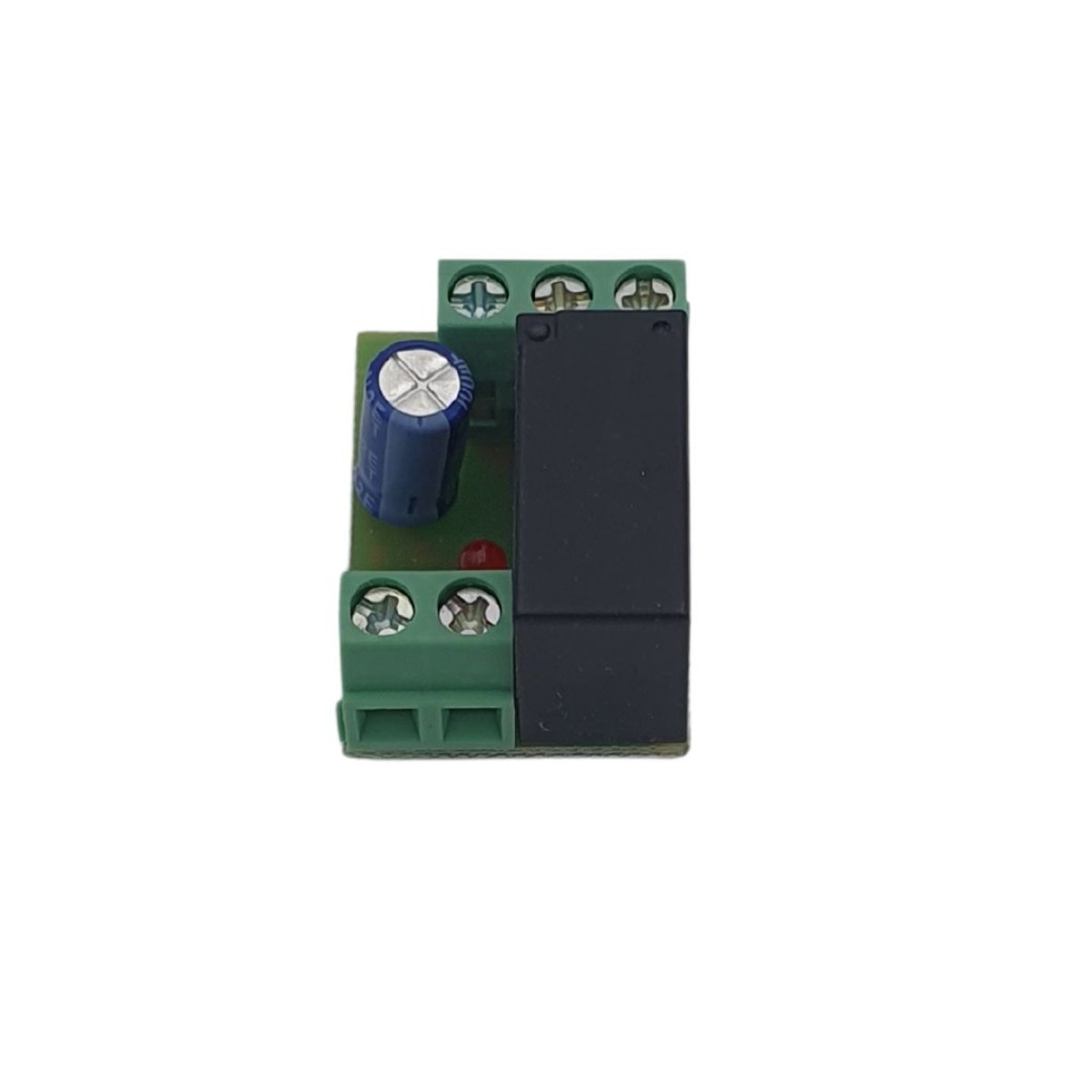

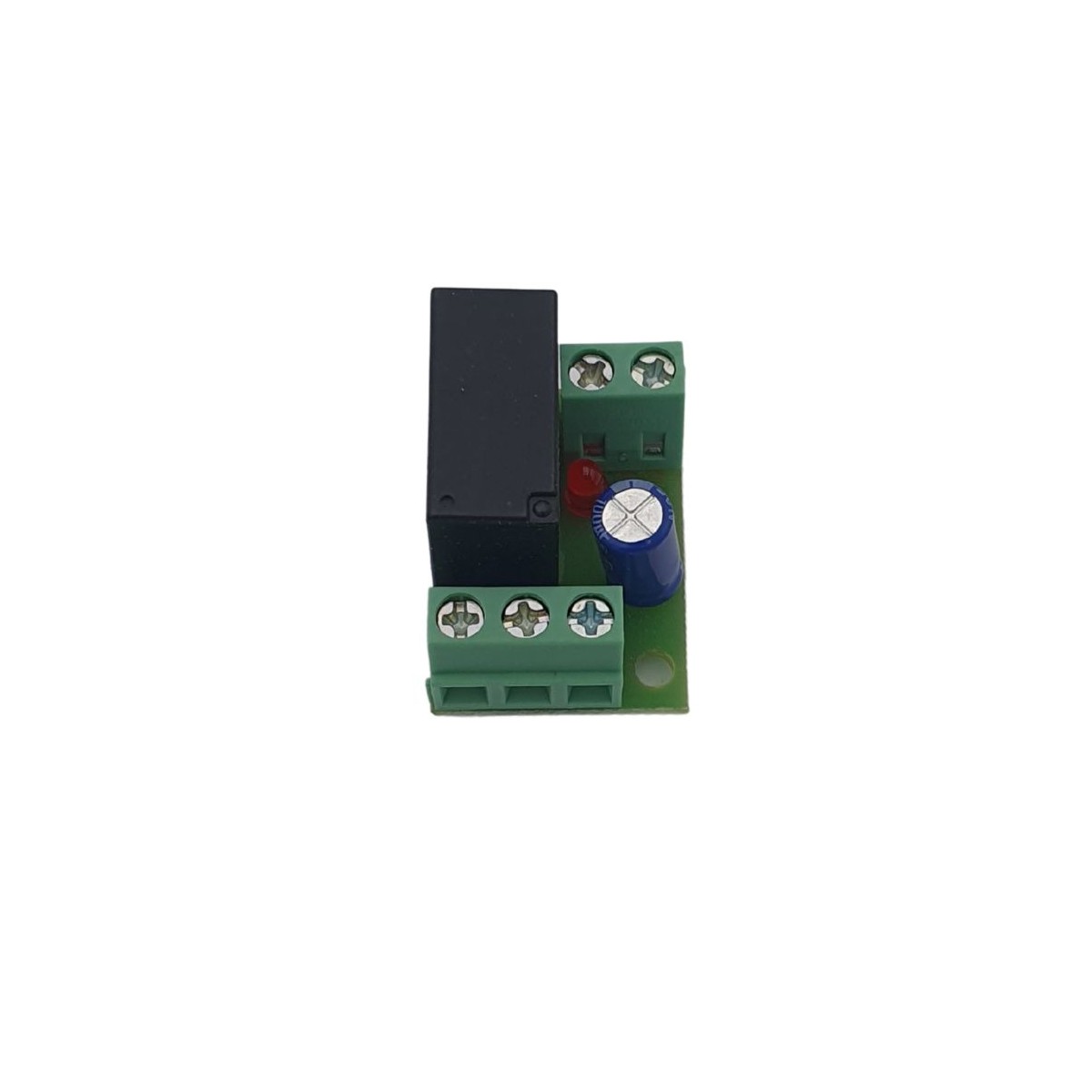

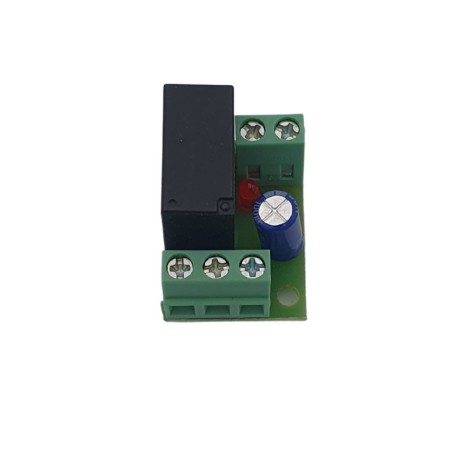

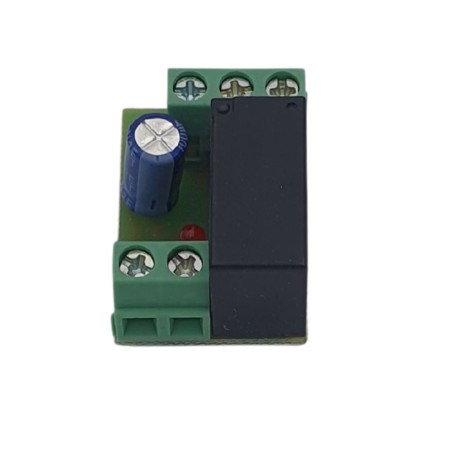

ADT-CTF ir tehnisko datu lapa, kas paredzēta, lai savienotu domofonu ar 12 V elektriskās slēdzenes izeju (tipiska atvēršanas komanda) ar automatizācijas vadības bloka (vārti, durvis, aizvars) START ieeju, kurai nepieciešams sauss kontakts (t.i., releji bez atlikušā potenciāla).
Atšķirībā no vienkārša galvaniskā izolatora, šis modulis izmanto relejus ar sausiem kontaktiem , lai nodrošinātu, ka jebkura uzlāde, strāvas atgriešanās vai traucējumi domofona līnijā neietekmē vadības paneļa elektroniku.
Tas ir īpaši piemērots gadījumos, kad:

• Domofona līnija ir ļoti gara un pakļauta traucējumiem vai virpuļstrāvām.

• Domofona izeja nodrošina spriegumu (12 V), nevis bezpotenciāla kontaktu.

• Nevēlaties, lai pārspriegumi vai atgriešanās sabojātu vadības paneļa START ieeju.

Operācija
Kad domofons aktivizē 12 V elektrisko slēdzeni, ADT-CTF karte nosaka šo spriegumu un baro iekšējo releju, kas pārslēdz NO/COM kontaktu (bez potenciāla) uz vadības paneļa START ieeju. Tādā veidā vadības panelis "redz" vadību kā vienkāršu brīvu kontaktu, nepakļaujot svešiem spriegumiem vai nevēlamām strāvām.
Relejs ar sausiem kontaktiem uzvedas kā mehāniskais slēdzis: tas nepārnes spriegumu no domofona uz vadības paneli, bet tikai vadības statusu.

Galvenās iezīmes

• Ieeja: 12 V domofona izeja (parasti elektriskā slēdzene)

• Izeja: Relejs ar sausiem kontaktiem (NO/COM)

• Aizsardzība pret virpuļstrāvām un līnijas traucējumiem

• Ideāli piemērots instalācijām ar paplašinātu domofonu līniju

• Viegli integrējams savienojuma kārbā vai elektriskajā panelī

• Savietojams ar vadības paneļiem, kuriem nepieciešams sauss kontakts ar START funkciju

Tipiski pielietojumi

• Domofona vai video domofona savienojums ar automatizācijas vadības bloku, tieši neizmantojot domofona spriegumu

• 12 V vadības ierīces pārveidošana par sausu kontaktu automatizācijai

• Vide ar spēcīgiem traucējumiem vai gariem domofonu kabeļiem (daudzdzīvokļu mājas, dzīvojamās mājas, rūpniecības uzņēmumi)
