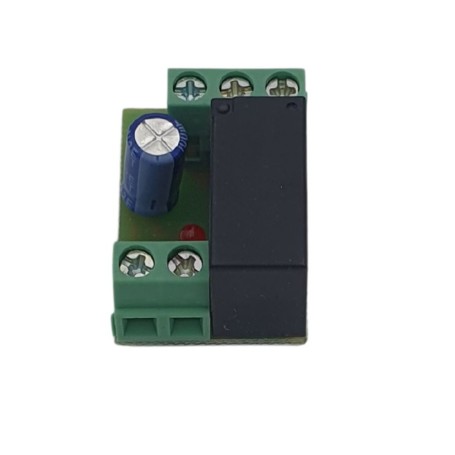

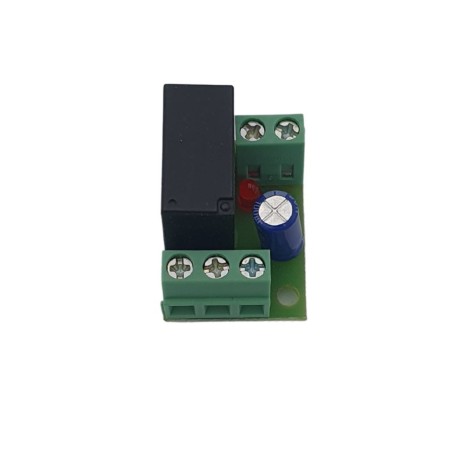

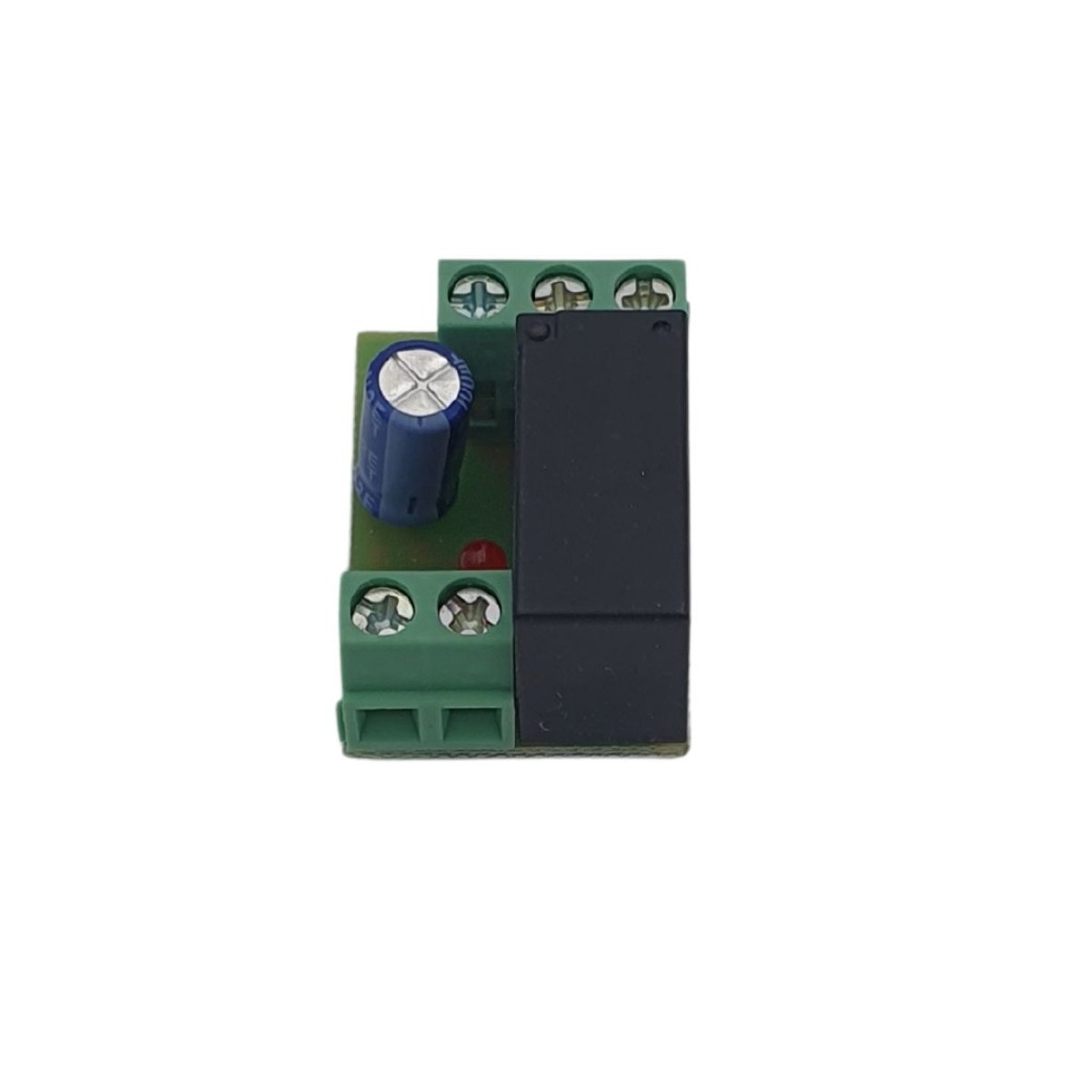

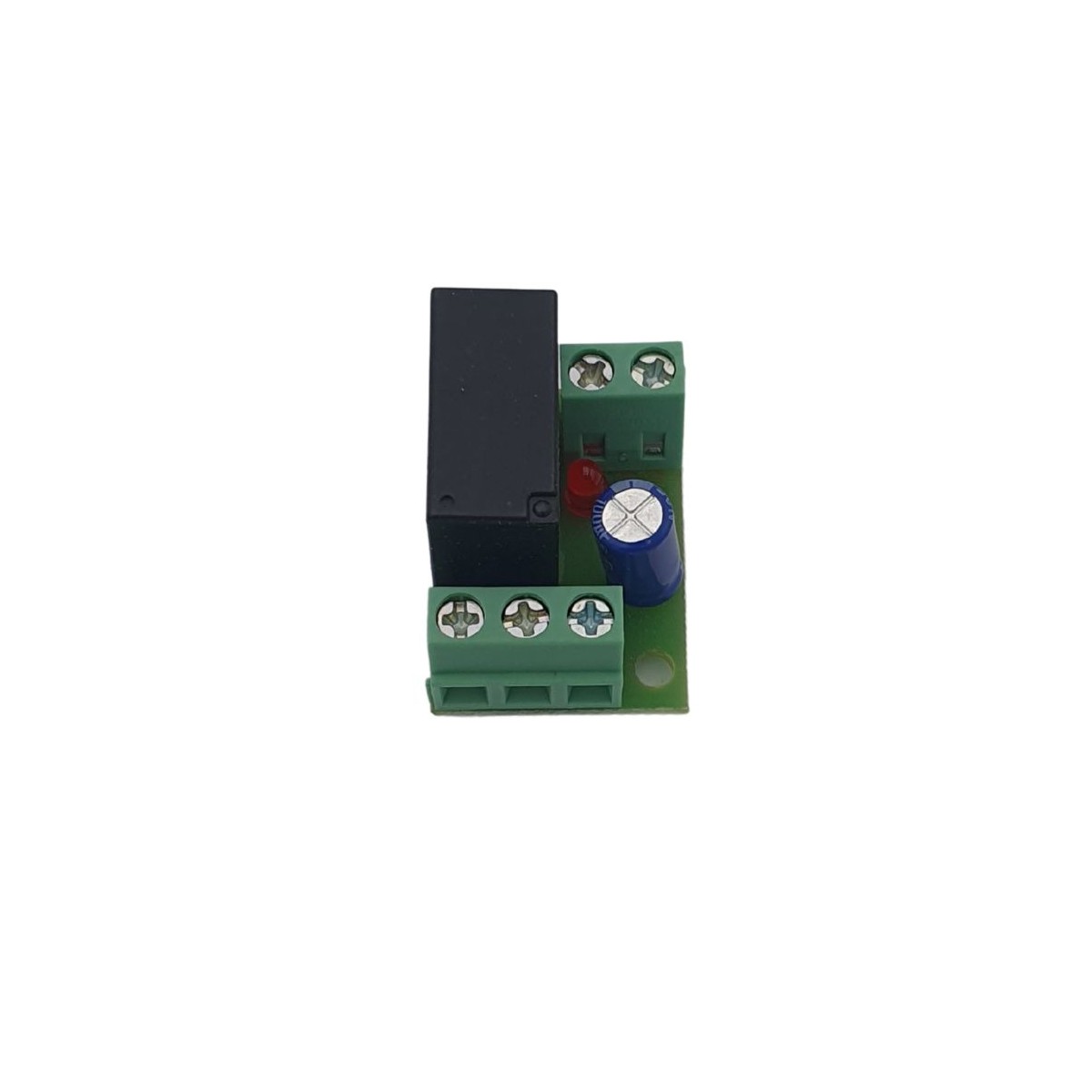

ADT-CTF je technický list určený k propojení interkomu s výstupem elektrického zámku 12 V (typický příkaz k otevření) se vstupem START automatizační řídicí jednotky (brána, dveře, roleta), která vyžaduje suchý kontakt (tj. relé bez zbytkového potenciálu).
Na rozdíl od jednoduchého galvanického izolátoru tento modul používá relé se suchými kontakty , které zajistí, že jakékoli nabíjení, návrat proudu nebo rušení na lince interkomu neovlivní elektroniku ústředny.
Je vhodný zejména v případech, kdy:

• Linka interkomu je velmi dlouhá a náchylná k rušení nebo vířivým proudům.

• Výstup interkomu dodává napětí (12 V) a ne bezpotenciálový kontakt.

• Nechcete, aby došlo k přehřátí napětí nebo zpětného odběru

Operace
Když interkom aktivuje elektrický zámek 12 V, ADT-CTF karta toto napětí detekuje a napájí interní relé, které sepne NO/COM kontakt (bez přivedení potenciálu) směrem ke vstupu START ústředny. Tímto způsobem ovládací panel "vidí" ovládání jako jednoduchý volný kontakt, aniž by byl vystaven cizímu napětí nebo nežádoucím proudům.
Relé se suchými kontakty se chová jako mechanický spínač: nepřenáší napětí z interkomu do ústředny, ale pouze stav ovládání.

Hlavní rysy

• Vstup: 12 V výstup interkomu (typicky elektrický zámek)

• Výstup: Relé se suchými kontakty (NO/COM)

• Ochrana proti vířivým proudům a poruchám vedení

• Ideální pro instalace s prodlouženou linkou interkomu

• Snadno se integruje do propojovací krabice nebo elektrického panelu

• Kompatibilní s ovládacími panely, které vyžadují suchý kontakt na funkci START

Typické aplikace

• Připojení interkomu nebo video interkomu k řídicí jednotce automatizace bez přímého použití napětí interkomu

• Přeměna 12V regulace na suchý kontakt pro automatizaci

• Prostředí se silným rušením nebo dlouhými kabelovými trasami interkomu (bytové domy, rezidence, průmyslové závody)
