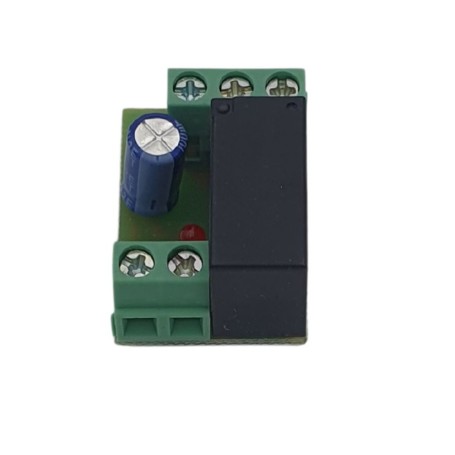

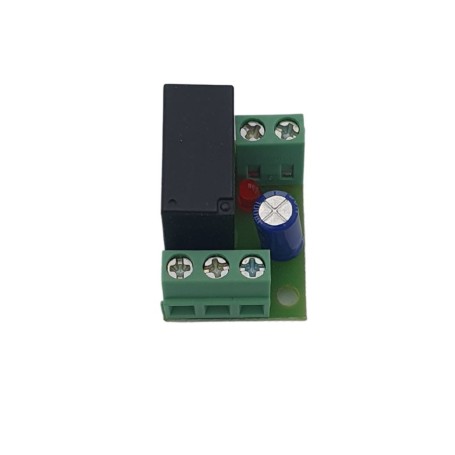

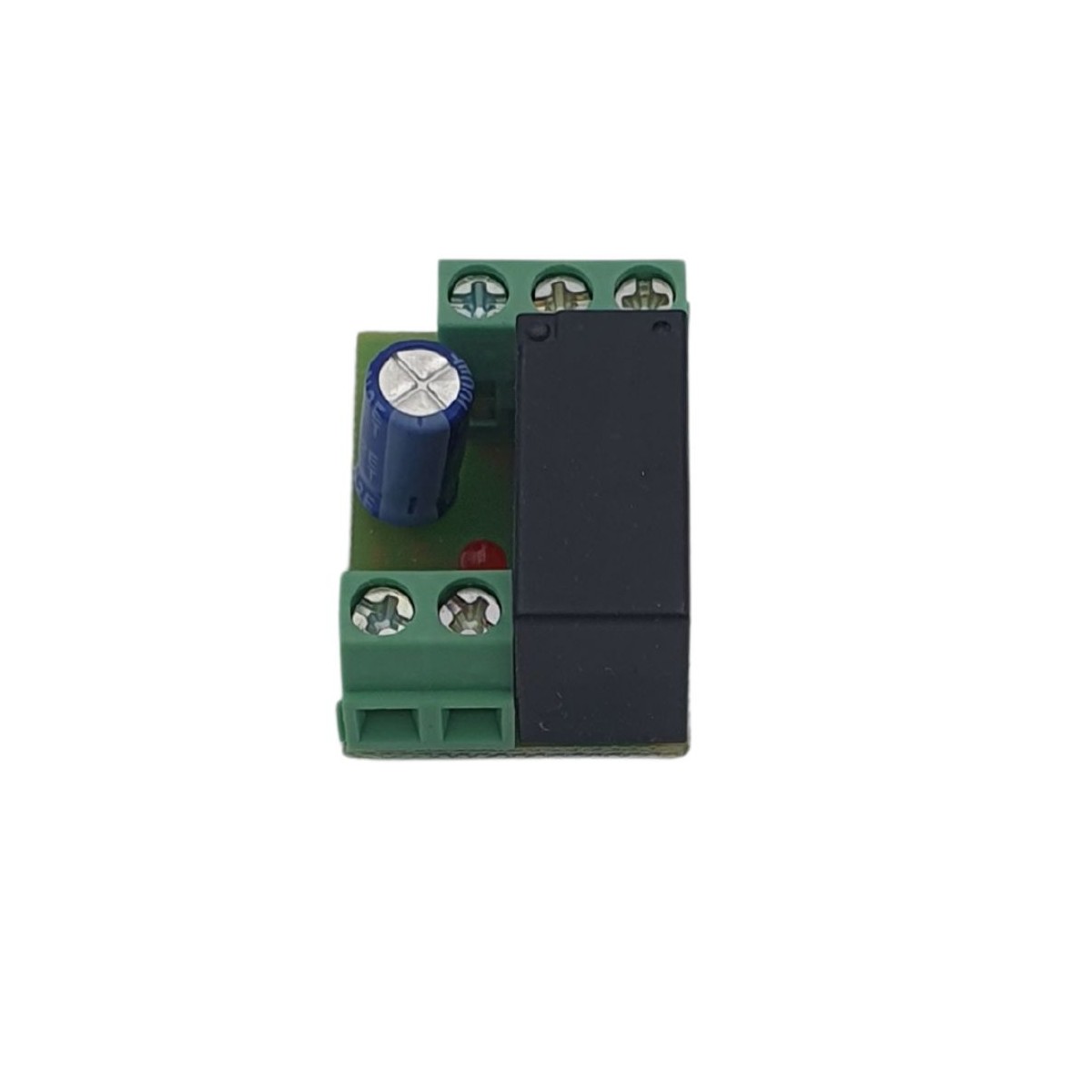

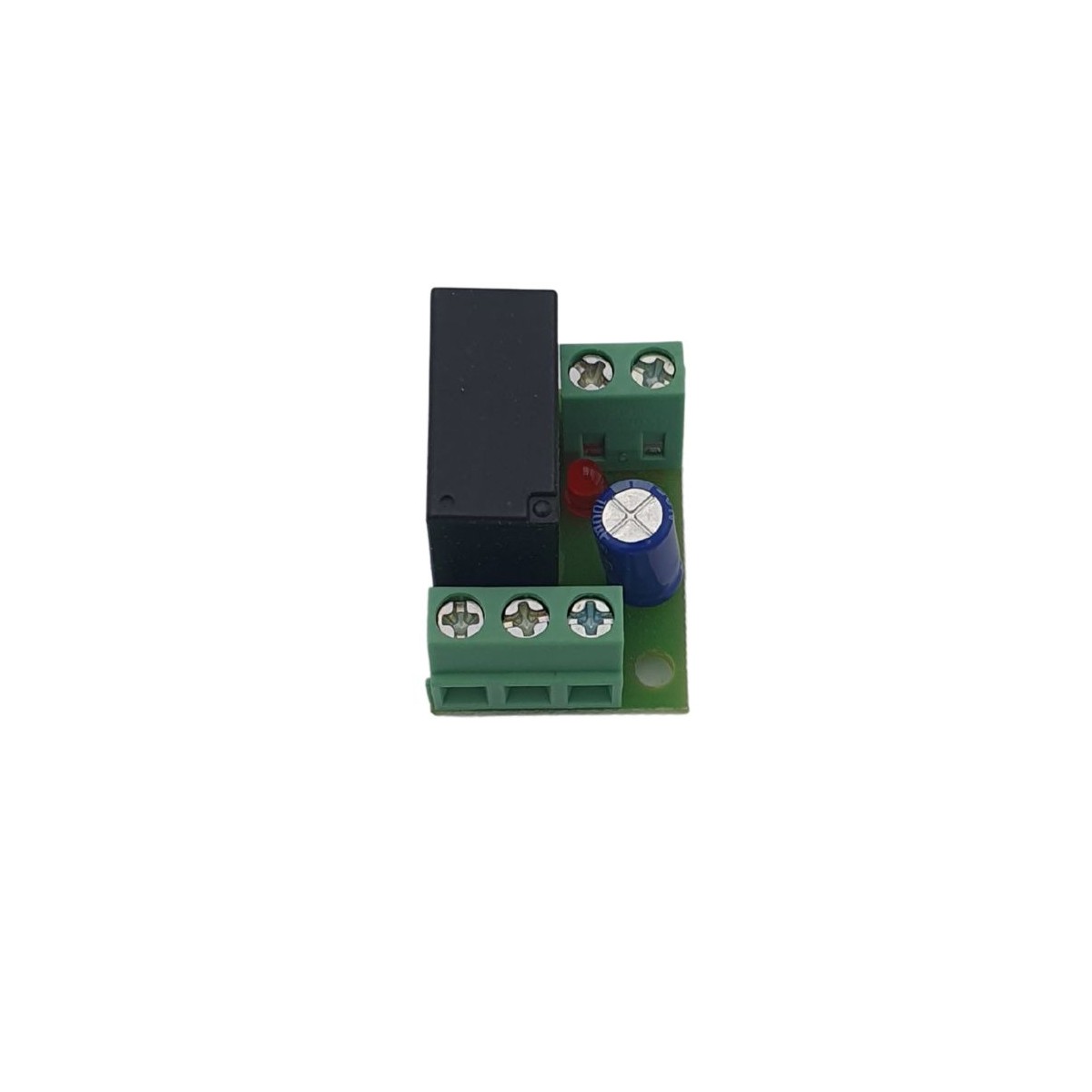

ADT-CTF on tehniline andmeleht, mis on mõeldud 12 V elektriluku väljundiga sisetelefoni (tüüpiline avamiskäsk) ühendamiseks automaatika juhtseadme (värav, uks, aknaluuk) START-sisendiga, mis nõuab kuiva kontakti (st jääkpotentsiaalita releed).
Erinevalt lihtsast galvaanilisest isolaatorist kasutab see moodul kuivade kontaktidega releed, mis tagavad, et sisetelefoniliini laeng, voolu tagastamine või häired ei mõjuta juhtpaneeli elektroonikat.
See sobib eriti hästi juhtudel, kui:

• Sisetelefoni liin on väga pikk ja altid häiretele või pöörisvooludele.

• Sisetelefoni väljund annab pinget (12 V), mitte potentsiaalivaba kontakti.

• Ärge soovige, et ülepinge või tagasitulek kahjustaks juhtpaneeli START-sisendit.

Toiming
Kui sisetelefon aktiveerib 12 V elektriluku, tuvastab ADT-CTF-kaart selle pinge ja toidab sisemist releed, mis lülitab NO/COM-kontakti (ilma potentsiaalita) juhtpaneeli START-sisendi suunas. Sel viisil "näeb" juhtpaneel juhtimist lihtsa vaba kontaktina, ilma et see oleks allutatud kõrvalistele pingetele või soovimatutele vooludele.
Kuivade kontaktidega relee käitub nagu mehaaniline lüliti: see ei kanna pinget sisetelefonilt juhtpaneelile, vaid ainult juhtseadme olekut.

Põhijooned

• Sisend: 12 V sisetelefoni väljund (tavaliselt elektrilukk)

• Väljund: kuivade kontaktidega relee (NO/COM)

• Kaitse pöörisvoolude ja liinihäirete eest

• Ideaalne laiendatud sisetelefoniliiniga paigaldiste jaoks

• Kergesti integreeritav harukarpi või elektrikilpi

• Ühildub juhtpaneelidega, mis nõuavad START-funktsiooni kuiva kontakti

Tüüpilised rakendused

• Sisetelefoni või video sisetelefoni ühendus automaatika juhtseadmega ilma sisetelefoni pinget otse kasutamata

• 12 V juhtseadme muundamine automaatika kuivkontaktiks

• Tugevate häirete või pikkade sisetelefonikaablitega keskkonnad (korterelamud, elamud, tööstusettevõtted)
