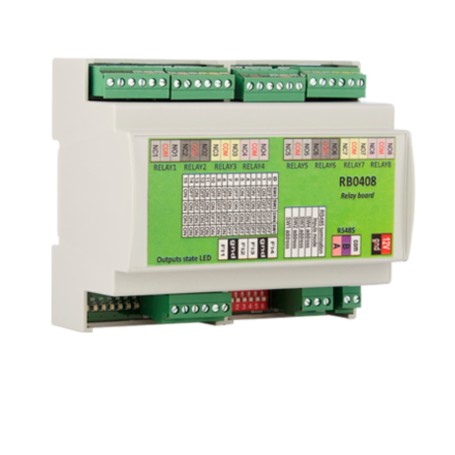

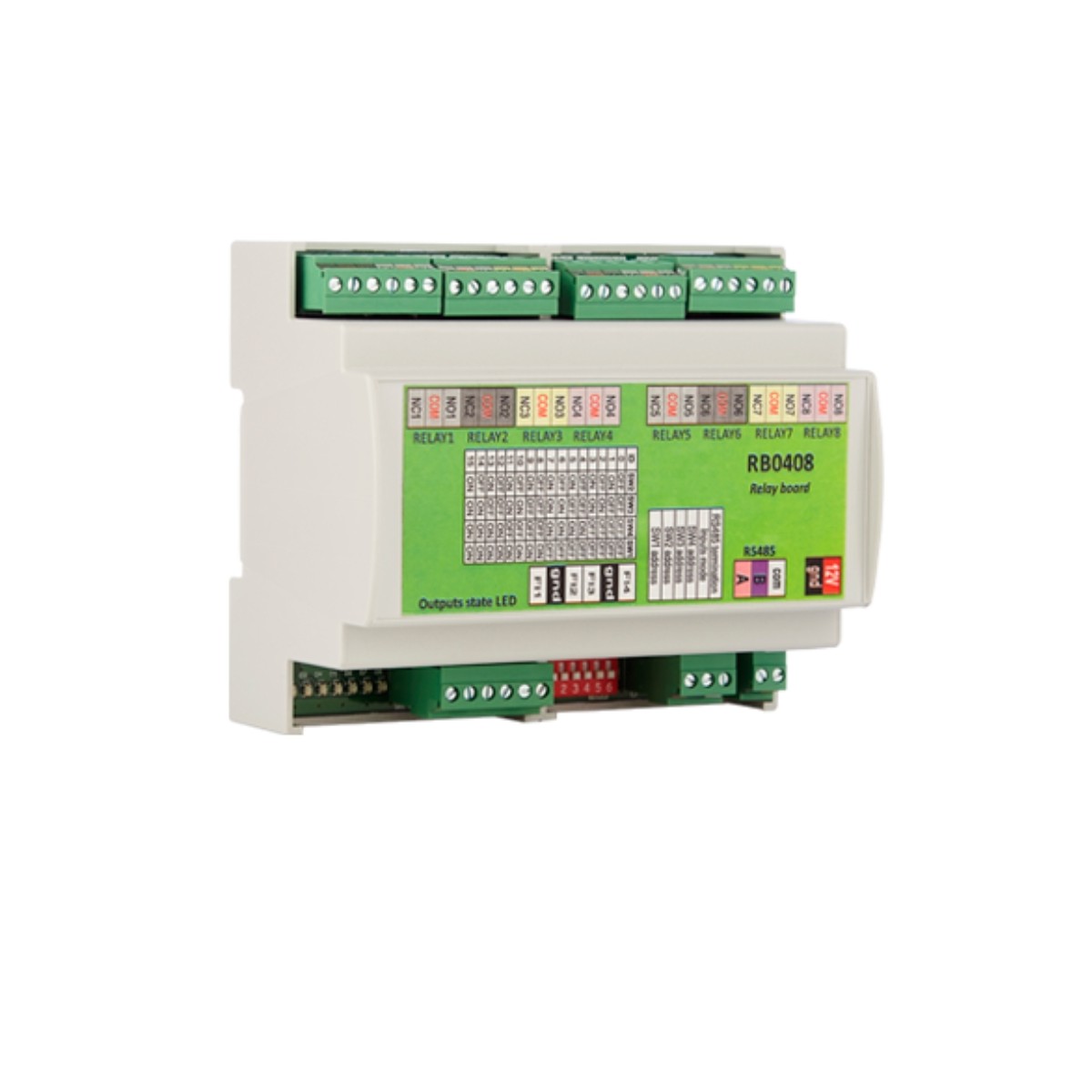

RB0408 – Relaisplatine mit 8 Ausgängen für MTPADPBK-EH-SA-Tastaturen und Lesegeräte

Die RB0408 ist eine Erweiterungsrelaiskarte mit 8 Ausgängen, die für die Verwendung in Verbindung mit den Proximity-Tastaturen und -Lesegeräten der Serie MTPADP-EH-SA entwickelt wurde.
Über den RS-485-Anschluss können Sie die Steuerkapazität erheblich erweitern, wodurch sich die Gesamtzahl der verfügbaren Relais auf neun erhöht (eines auf der Tastatur und acht auf dem Zusatzmodul).

Jeder Ausgang kann unabhängig voneinander bestimmten Benutzern zugewiesen werden, was eine flexible Verwaltung von Türen, Toren, Aufzügen, Leuchten oder anderen elektrischen Geräten ermöglicht.

⚠️ Wichtiger Hinweis: Jeder Benutzer kann jeweils nur einen Relaisausgang bedienen.
Es ist nicht möglich, mehrere Relais gleichzeitig vom selben Benutzer zu steuern.

Das Modul verfügt über 4 digitale Eingänge und 8 Relaisausgänge von 2 A / 150 VAC, mit DIN-Schienenmontage, für eine saubere und sichere Installation im Schaltschrank.

Technische Hauptmerkmale:

• Anzahl der Relais: 8 Ausgänge (2 A / 150 VAC)

• Digitale Eingänge: 4 (0V/3,3V)

• Kommunikationsprotokoll: RS-485-Anschluss

• Maximale Anzahl von Modulen: 4 Relaiskarten pro Controller (32 Ausgänge insgesamt)

• Anzahl der Controller pro Standort: unbegrenzt (im Lift-Modus)

• Zutrittsmanagement: Etagen oder Geräte über Zutrittsebenen steuern

• Leiterplattengröße: 102,8 × 86,8 mm

• DIN-Gehäusegröße: 107 × 90 × 61 mm

• Montage: Standard-DIN-Schiene

• Versorgungsspannung: 12 – 24 V AC/DC (über Controller oder dediziertes Netzteil)

Typische Anwendungen:

• Mehrfachtür- und Torsteuerung

• Verwaltung von Aufzugsetagen mit dedizierten Relais

• Aktivieren von Lichtern oder elektrischen Geräten über die Tastatur

• Integration in Sicherheitssysteme oder mehrstufiger Zugriff

Direkte Kompatibilität:

• MTPADPBK-EH-SA
