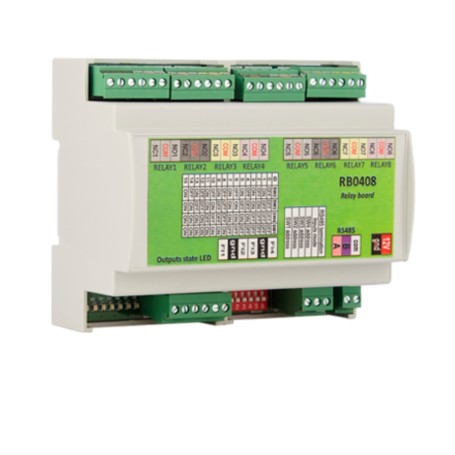

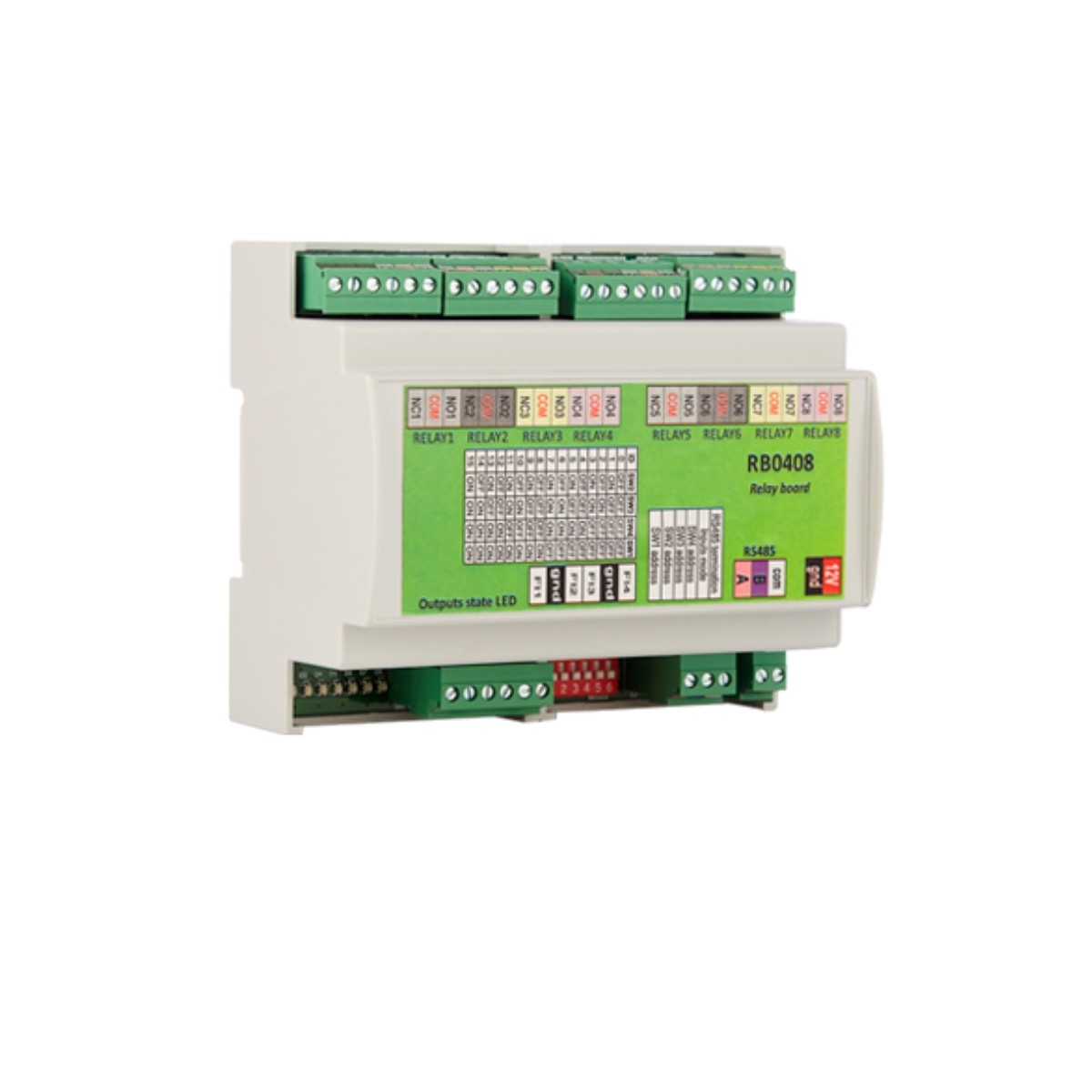

RB0408 – Placa de relé de 8 saídas para teclados e leitores MTPADPBK-EH-SA

O RB0408 é uma placa de relé de expansão de 8 saídas, projetada para ser usada em conjunto com os teclados e leitores de proximidade da série MTPADP-EH-SA.
Através da ligação RS-485, permite-lhe expandir significativamente a capacidade de controlo, elevando o número total de relés disponíveis para nove (um no teclado e oito no módulo adicional).

Cada saída pode ser atribuída de forma independente a usuários específicos, permitindo o gerenciamento flexível de portas, portões, elevadores, luzes ou outros dispositivos elétricos.

⚠️ Nota importante: Cada utilizador pode operar apenas uma saída de relé de cada vez.
Não é possível controlar vários relés simultaneamente pelo mesmo usuário.

O módulo tem 4 entradas digitais e 8 saídas de relé de 2 A / 150 VAC, com montagem em calha DIN, para uma instalação arrumada e segura no gabinete elétrico.

Principais características técnicas:

• Número de relés: 8 saídas (2 A / 150 VAC)

• Entradas digitais: 4 (0V/3.3V)

• Protocolo de comunicação: RS-485

• Número máximo de módulos: 4 placas de relé por controlador (32 saídas totais)

• Número de controladores por local: ilimitado (em modo de elevação)

• Gestão de acessos: controlar pisos ou dispositivos através de Níveis de Acesso

• Tamanho PCB: 102,8 × 86,8 mm

• Tamanho da embalagem DIN: 107 × 90 × 61 mm

• Montagem: trilho DIN padrão

• Tensão de alimentação: 12 – 24 V AC / DC (via controlador ou fonte de alimentação dedicada)

Aplicações típicas:

• Controlo de múltiplas portas e portões

• Gestão de pisos de elevadores com relés dedicados

• Ativar luzes ou dispositivos elétricos a partir do teclado

• Integração em sistemas de segurança ou acesso multinível

Compatibilidade direta:

• MTPADPBK-EH-SA
