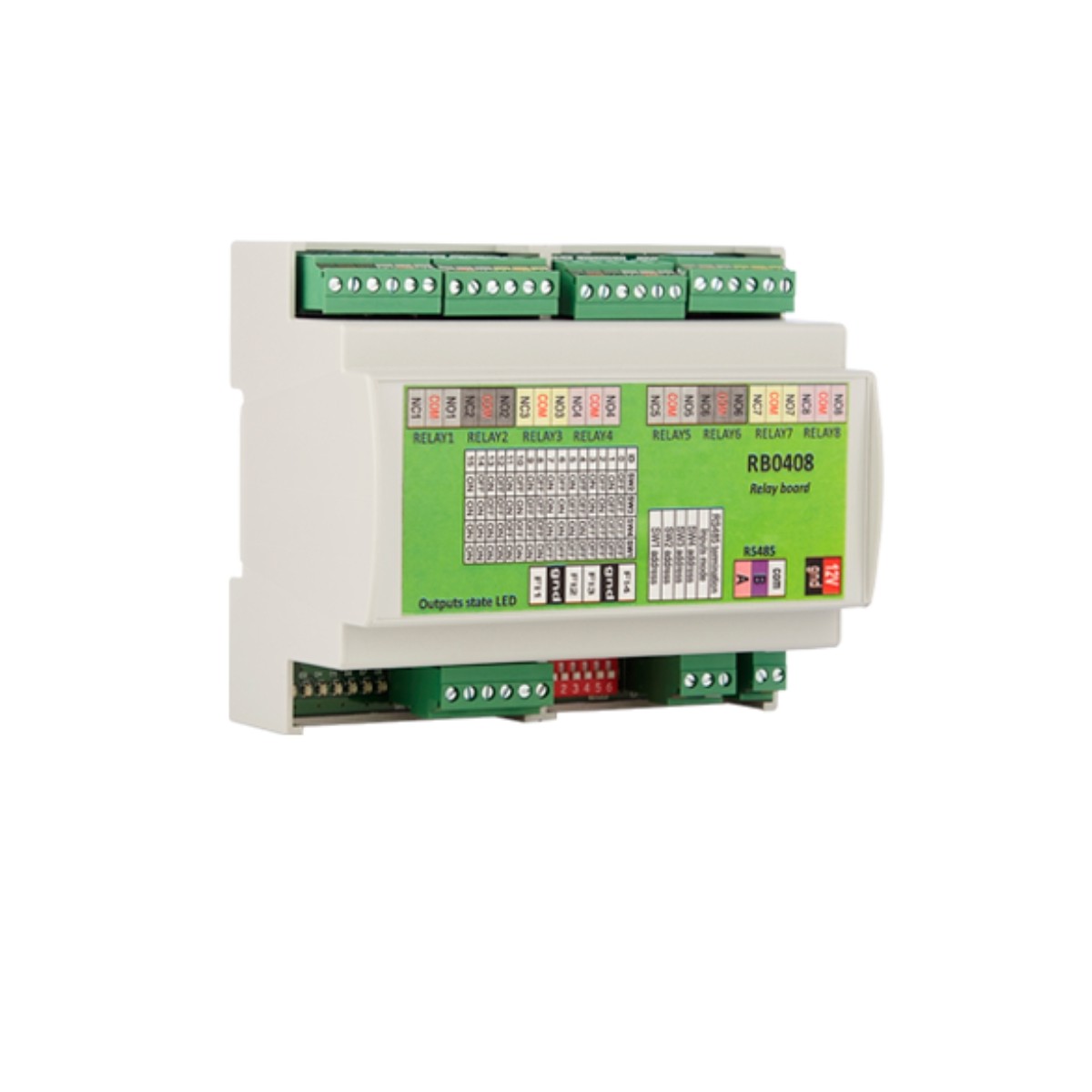

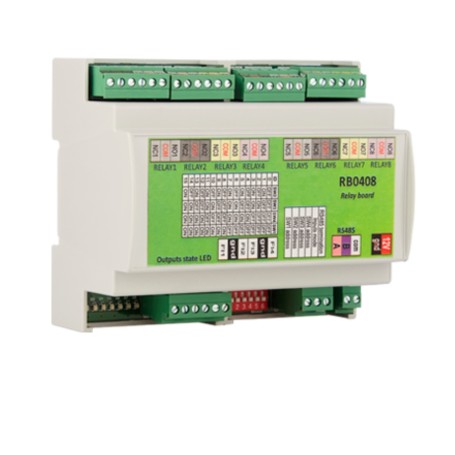

RB0408 – Placa de relé de 8 salidas para teclados y lectores MTPADPBK-EH-SA

El RB0408 es una placa de relé de expansión de 8 salidas, diseñada para usarse junto con los teclados y lectores de proximidad de la serie MTPADP-EH-SA.
A través de la conexión RS-485, le permite ampliar significativamente la capacidad de control, elevando el número total de relés disponibles a nueve (uno en el teclado y ocho en el módulo adicional).

Cada salida se puede asignar de forma independiente a usuarios específicos, lo que permite una gestión flexible de puertas, portones, ascensores, luces u otros dispositivos eléctricos.

⚠️ Nota importante: Cada usuario puede operar solo una salida de relé a la vez.
No es posible controlar varios relés simultáneamente por el mismo usuario.

El módulo dispone de 4 entradas digitales y 8 salidas de relé de 2 A / 150 VAC, con montaje en carril DIN, para una instalación ordenada y segura en el armario eléctrico.

Principales características técnicas:

• Número de relés: 8 salidas (2 A / 150 VAC)

• Entradas digitales: 4 (0V/3.3V)

• Protocolo de comunicación: RS-485

• Número máximo de módulos: 4 placas de relés por controlador (32 salidas en total)

• Número de controladores por sitio: ilimitado (en modo de ascensor)

• Gestión de accesos: controle pisos o dispositivos a través de niveles de acceso

• Tamaño de PCB: 102,8 × 86,8 mm

• Tamaño del paquete DIN: 107 × 90 × 61 mm

• Montaje: Carril DIN estándar

• Tensión de alimentación: 12 – 24 V AC/DC (a través del controlador o fuente de alimentación dedicada)

Aplicaciones típicas:

• Control de puertas y portones múltiples

• Gestión de pisos de ascensores con relés dedicados

• Activación de luces o dispositivos eléctricos desde el teclado

• Integración en sistemas de seguridad o acceso multinivel

Compatibilidad directa:

• MTPADPBK-EH-SA
