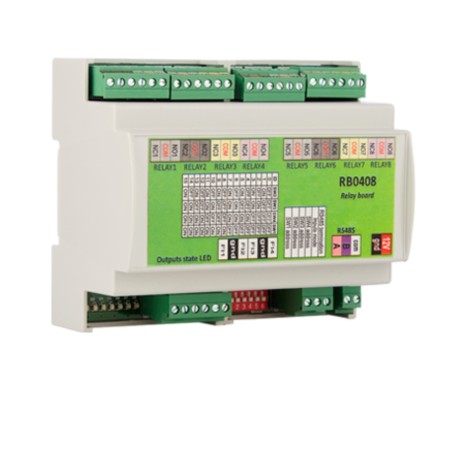

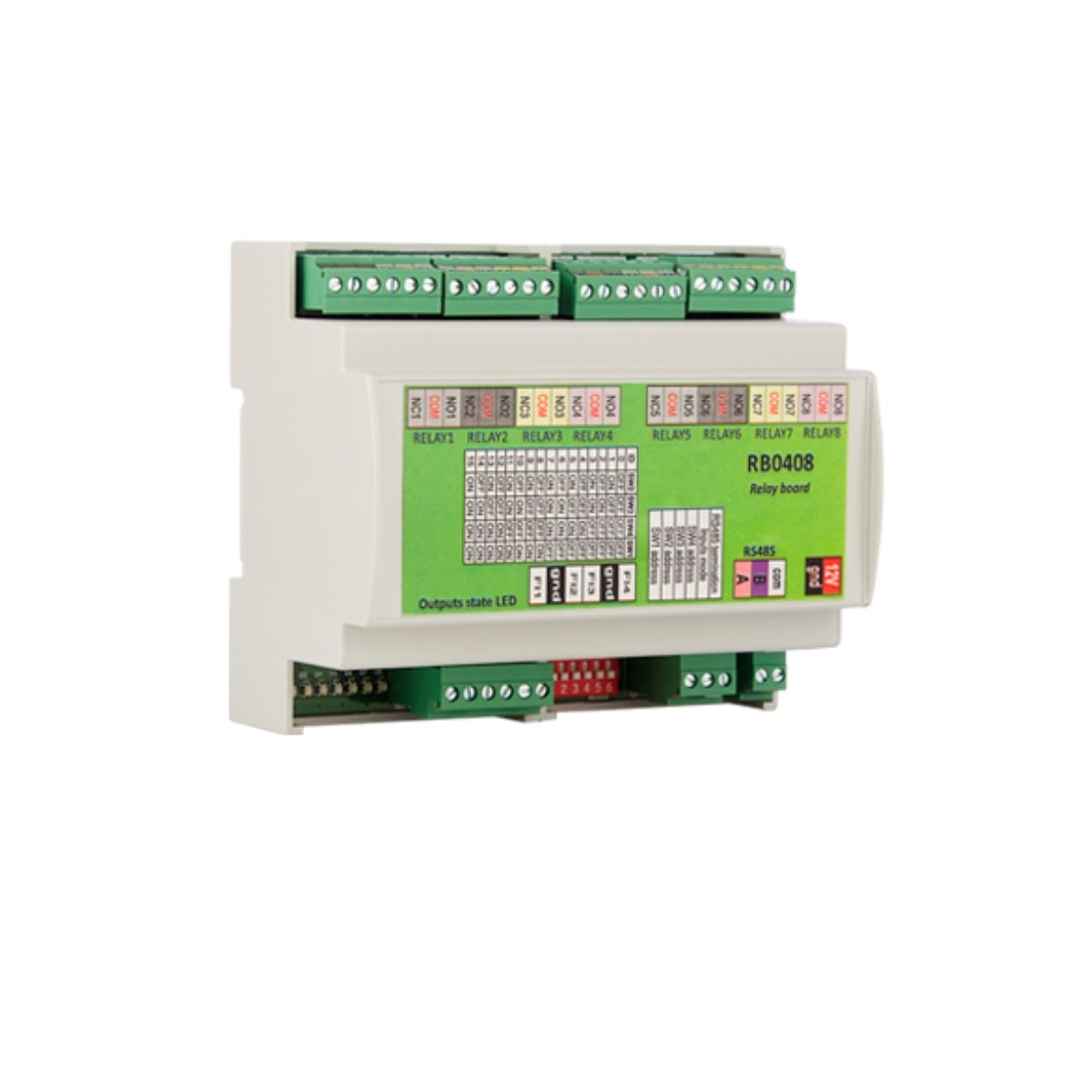

RB0408 to 8-wyjściowa płytka przekaźnika rozszerzeń, przeznaczona do użytku w połączeniu z manipulatorami i czytnikami zbliżeniowymi serii MTPADP-EH-SA.
Poprzez połączenie RS-485 pozwala na znaczne rozszerzenie możliwości sterowania, zwiększając łączną liczbę dostępnych przekaźników do dziewięciu (jeden na klawiaturze i osiem na module dodatkowym).
Każde wyjście może być niezależnie przypisane do konkretnych użytkowników, co pozwala na elastyczne zarządzanie drzwiami, bramami, windami, oświetleniem lub innymi urządzeniami elektrycznymi.
⚠️ Ważna uwaga: Każdy użytkownik może obsługiwać tylko jedno wyjście przekaźnikowe na raz.
Nie jest możliwe sterowanie wieloma przekaźnikami jednocześnie przez tego samego użytkownika.
Moduł posiada 4 wejścia cyfrowe i 8 wyjść przekaźnikowych 2 A / 150 VAC, z montażem na szynie DIN, co zapewnia uporządkowany i bezpieczny montaż w szafie elektrycznej.
Główne cechy techniczne:
Ilość przekaźników: 8 wyjść (2 A / 150 VAC)
Wejścia cyfrowe: 4 (0 V/3,3 V)
Protokół komunikacyjny: Złącze RS-485
Maksymalna liczba modułów: 4 karty przekaźnikowe na sterownik (łącznie 32 wyjścia)
Liczba kontrolerów na stronę: nieograniczona (w trybie podnoszenia)
Zarządzanie dostępem: steruj piętrami lub urządzeniami za pomocą poziomów dostępu
Rozmiar PCB: 102,8 × 86,8 mm
Rozmiar opakowania DIN: 107 × 90 × 61 mm
Montaż: Standardowa szyna DIN
Napięcie zasilania: 12 – 24 V AC/DC (poprzez sterownik lub dedykowany zasilacz)
Typowe zastosowania:
Sterowanie wieloma drzwiami i bramami
Zarządzanie piętrami wind za pomocą dedykowanych przekaźników
Włączanie świateł lub urządzeń elektrycznych za pomocą klawiatury
Integracja z systemami bezpieczeństwa lub dostępem wielopoziomowym
Bezpośrednia kompatybilność:
