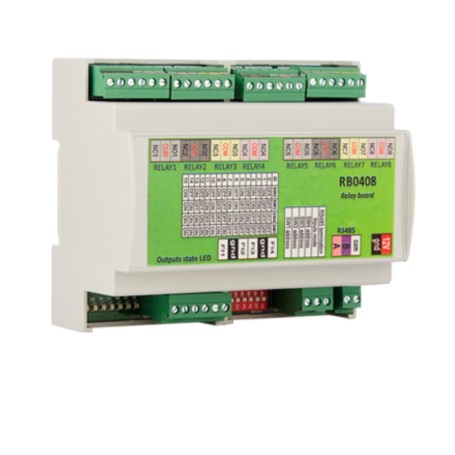

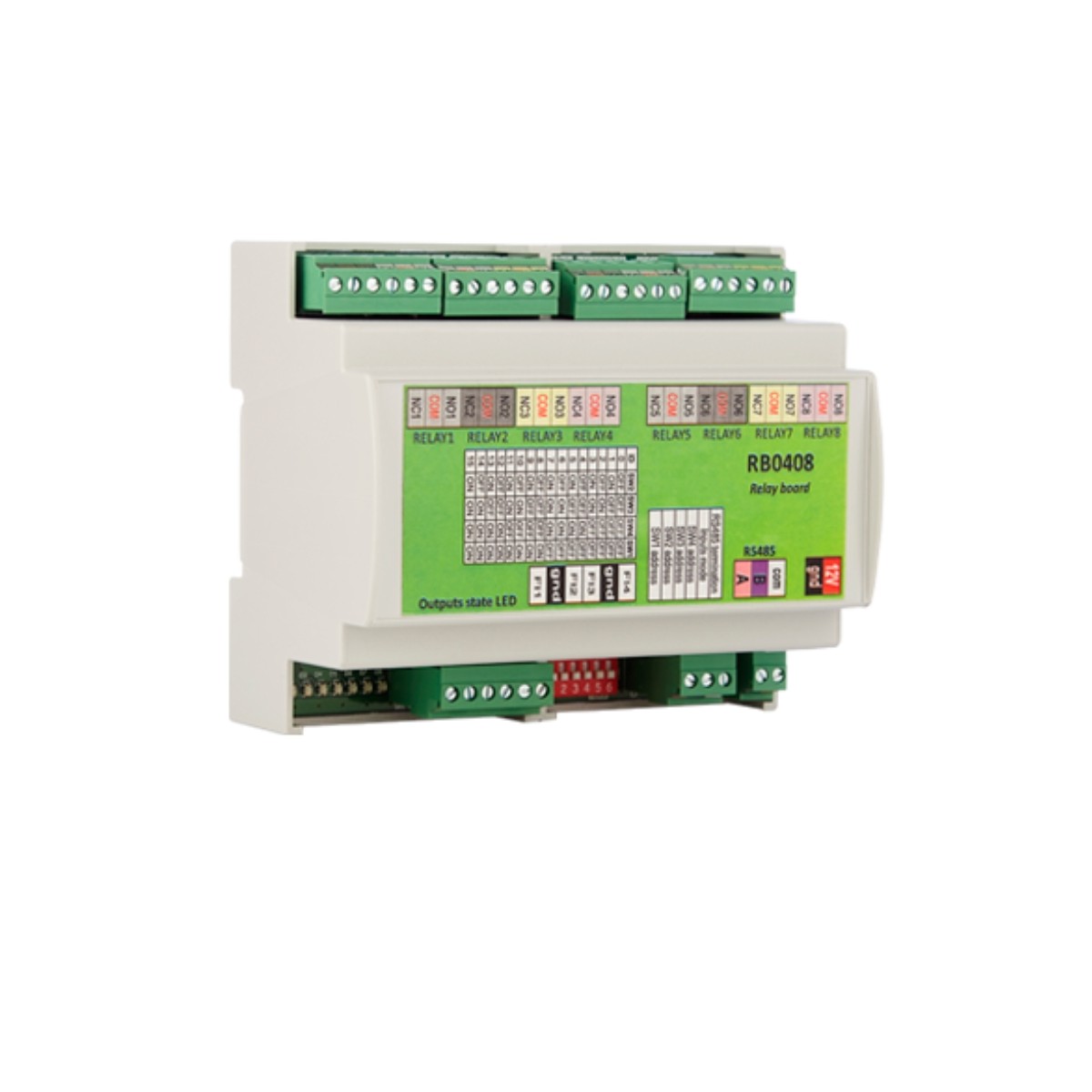

RB0408 – 8-výstupová reléová doska pre klávesnice a čítačky MTPADPBK-EH-SA

RB0408 je 8-výstupová rozširujúca reléová doska, určená na použitie v spojení s bezdotykovými klávesnicami a čítačkami série MTPADP-EH-SA.
Prostredníctvom pripojenia RS-485 umožňuje výrazne rozšíriť riadiacu kapacitu, čím sa celkový počet dostupných relé zvýši na deväť (jedno na klávesnici a osem na prídavnom module).

Každý výstup je možné nezávisle priradiť konkrétnym používateľom, čo umožňuje flexibilnú správu dverí, brán, výťahov, svetiel alebo iných elektrických zariadení.

⚠️ Dôležitá poznámka: Každý používateľ môže súčasne ovládať iba jeden reléový výstup.
Nie je možné ovládať viacero relé súčasne tým istým používateľom.

Modul má 4 digitálne vstupy a 8 reléových výstupov 2 A / 150 VAC, s montážou na DIN lištu, pre upratanú a bezpečnú inštaláciu v elektrickej skrini.

Hlavné technické vlastnosti:

• Počet relé: 8 výstupov (2 A / 150 VAC)

• Digitálne vstupy: 4 (0V/3.3V)

• Komunikačný protokol: RS-485

• Maximálny počet modulov: 4 reléové dosky na regulátor (spolu 32 výstupov)

• Počet ovládačov na miesto: neobmedzený (v režime výťahu)

• Správa prístupu: ovládanie poschodí alebo zariadení prostredníctvom úrovní prístupu

• Veľkosť PCB: 102,8 × 86,8 mm

• Veľkosť balenia DIN: 107 × 90 × 61 mm

• Montáž: Štandardná DIN lišta

• Napájacie napätie: 12 – 24 V AC/DC (cez ovládač alebo vyhradený zdroj napájania)

Typické aplikácie:

• Ovládanie viacerých dverí a brán

• Správa podláh výťahov pomocou vyhradených relé

• Aktivácia svetiel alebo elektrických zariadení z klávesnice

• Integrácia do bezpečnostných systémov alebo viacúrovňový prístup

Priama kompatibilita:

• MTPADPBK-EH-SA
